در مدارهای قدرت، انتخاب درست تجهیزات کنترلی نقش مهمی در عملکرد ایمن و پایدار سیستم دارد. مهندسان برق، تکنسینهای صنعتی و دانشجویان رشته برق، اغلب با چالش درک تفاوت بین انواع کنتاکتورها مواجه هستند. هدف شما در مطالعه این مقاله، یافتن پاسخ روشن و کاربردی درباره عملکرد واقعی این تجهیزات است.
کنتاکتور AC و DC یکی از کلیدهای اصلی در کنترل جریان برق محسوب میشود و تفاوتهای ساختاری و عملکردی آن، اثر مستقیم بر ایمنی و کارایی مدار دارد. در ادامه مقاله، شما با نحوه قطع و وصل جریان در هر نوع کنتاکتور، طراحی هسته و سیمپیچ، مدیریت قوس الکتریکی و کاربردهای صنعتی هر کدام آشنا خواهید شد.
برای دسترسی به تجهیزات واقعی و خرید امن میتوانید به فروشگاه قطعات برق صنعتی آبادیس مراجعه کنید. پس اگر میخواهید تصمیم درست در انتخاب کنتاکتور برای مدارهای AC یا DC بگیرید و از اشتباهات پرهزینه جلوگیری کنید، این مقاله راهنمای کامل شما خواهد بود.

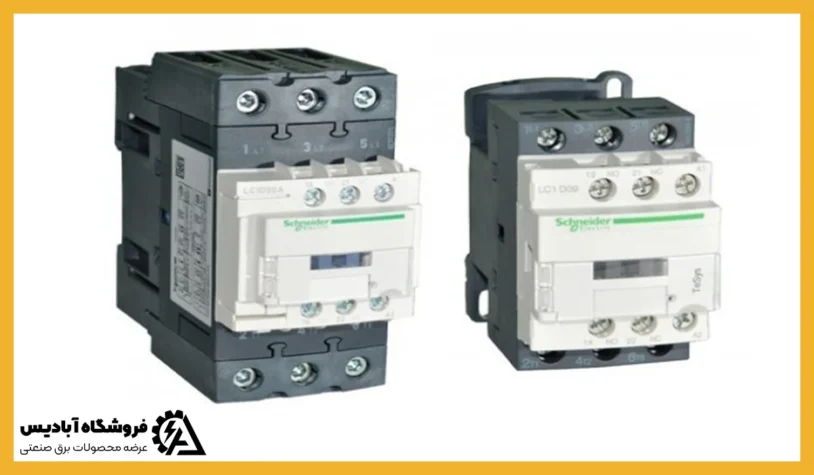

کنتاکتور AC و DC چیست؟
کنتاکتور یک کلید الکتریکی است که برای قطع و وصل جریان در مدارهای صنعتی به کار میرود. این تجهیز بهصورت مکانیکی عمل میکند و با اعمال ولتاژ به سیمپیچ، تماسهای الکتریکی را باز یا بسته میکند. کنتاکتورها در کنترل موتورهای الکتریکی، مدارهای روشنایی و تجهیزات اتوماسیون صنعتی نقش اساسی دارند و به افزایش ایمنی و کارایی سیستم کمک میکنند.
کنتاکتور AC و DC، دو نوع اصلی این تجهیز هستند که بر اساس نوع جریان طراحی شدهاند. کنتاکتورهای AC برای جریان متناوب مناسباند و از مزیت عبور جریان از صفر در هر سیکل بهره میبرند، بنابراین قوس الکتریکی هنگام قطع سریعتر خاموش میشود. در مقابل، کنتاکتورهای DC برای جریان مستقیم طراحی شدهاند که جریان آن ثابت و بدون تغییر جهت است. به همین دلیل خاموش کردن قوس در DC چالشبرانگیزتر است و نیاز به سیستمهای ویژه برای مدیریت قوس دارد.
تفاوتهای عملکردی و ساختاری این دو نوع کنتاکتور باعث میشود انتخاب درست آنها برای هر مدار صنعتی حیاتی باشد. توجه به نوع جریان، ولتاژ و کاربرد تجهیزات، عامل تعیینکننده در انتخاب کنتاکتور مناسب است و از مشکلات احتمالی ناشی از استفاده نادرست جلوگیری میکند.

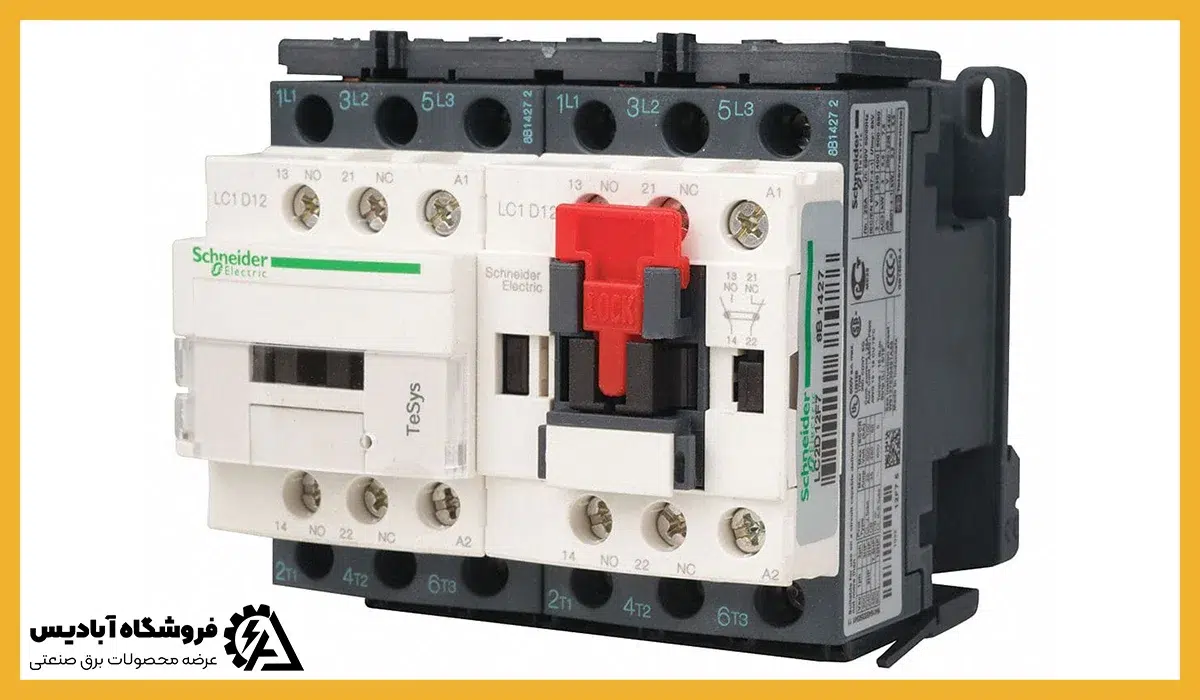

تفاوت عملکرد کنتاکتور AC و DC
تفاوت عملکرد کنتاکتور AC و DC اهمیت زیادی در طراحی مدارهای صنعتی دارد. این تجهیزات، وظیفه قطع و وصل جریان برق را بر عهده دارند و انتخاب نوع صحیح آنها مستقیماً بر ایمنی و پایداری سیستم تأثیر میگذارد. درک تفاوت عملکرد کنتاکتورهای AC و DC برای مهندسان برق، تکنسینها و علاقهمندان به صنعت برق ضروری است. با توجه به نوع جریان و نیاز مدار، طراحی و عملکرد هر کنتاکتور متفاوت است و هر گونه استفاده نادرست میتواند خطرساز باشد. در ادامه، به بررسی جزئی عملکرد، طراحی و مدیریت قوس الکتریکی در کنتاکتورهای AC و DC میپردازیم تا تصمیمگیری برای انتخاب مناسب آسانتر شود.
نحوه قطع و وصل جریان
در کنتاکتورهای AC و DC، نحوه قطع و وصل جریان یکی از تفاوتهای اصلی است. در کنتاکتور AC، جریان متناوب به صفر میرسد و این ویژگی باعث خاموشی سریع قوس الکتریکی میشود. برخلاف آن، در کنتاکتور DC جریان ثابت است و هرگز به صفر نمیرسد. بنابراین برای خاموش کردن قوس در DC نیاز به سیستمهای ویژه وجود دارد تا از پایداری قوس جلوگیری شود و ایمنی مدار حفظ گردد.
طراحی هسته و سیمپیچ (Coil & Core)
تفاوت عملکرد کنتاکتور AC و DC در طراحی هسته و سیمپیچ نیز مشهود است. در کنتاکتور AC، هسته از ورقههای سیلیکونی ساخته شده و دارای حلقه سایه است که لرزش و نویز در هنگام عملکرد را کاهش میدهد. مقاومت کویل نیز کمتر است و انرژی کمتری مصرف میکند. در مقابل، در کنتاکتور DC، هسته یکپارچه بوده و بدون حلقه سایه طراحی شده است. مقاومت کویل بالاتر است تا گرمای ایجاد شده کنترل شود و دوام تماسها افزایش یابد.
مدیریت قوس الکتریکی (Arc Quenching)
مدیریت قوس الکتریکی بخش حیاتی در عملکرد کنتاکتورهای AC و DC محسوب میشود. در AC، قوس بهطور طبیعی خاموش میشود و نیاز به سازوکار پیچیده ندارد. اما در DC برای کنترل قوس پایدار، معمولاً از magnetic blowout یا مسیر طولانی تماسها استفاده میشود تا انرژی قوس بهصورت ایمن دفع شود.
عملکرد متفاوت این تجهیزات باعث میشود انتخاب نوع صحیح برای هر مدار حیاتی باشد. توجه به ولتاژ، جریان، نوع بار و کاربرد کنتاکتور، همگی در بهینهسازی عملکرد سیستم و جلوگیری از مشکلات ایمنی نقش دارند. استفاده از کنتاکتور AC و DC مناسب، تضمینکننده دوام و عملکرد پایدار تجهیزات صنعتی است و در کنار آن، شناخت کامل کاربرد کنتاکتور به مهندسان کمک میکند تصمیم دقیقتری اتخاذ کنند.

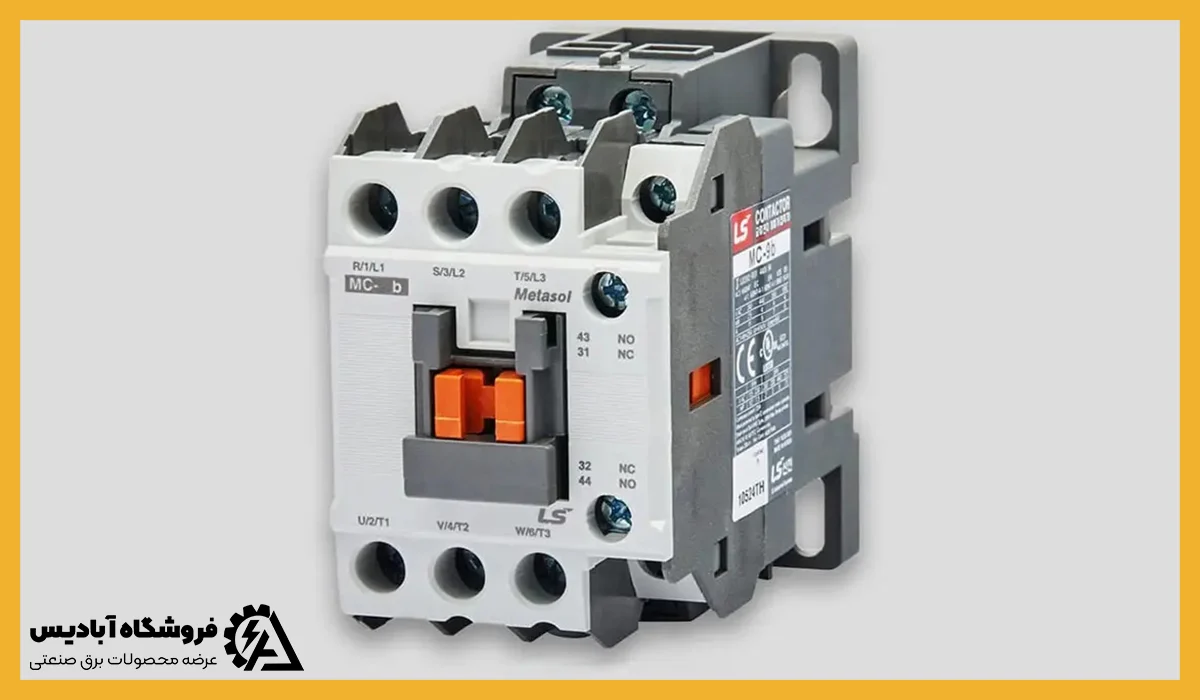

کاربردهای کنتاکتور AC و DC
اگر به دنبال کنترل ایمن و دقیق جریان در سیستمهای برقی خود هستید، میتوانید با خرید کنتاکتور AC و DC تجهیزات مناسب را تهیه کنید. کنتاکتور AC و DC نقش کلیدی در مدارهای صنعتی ایفا میکنند و کاربردهای آنها بر اساس نوع جریان و نیاز مدار متفاوت است. درک کاربرد صحیح این کنتاکتورها به مهندسان و تکنسینها کمک میکند تا عملکرد سیستم را بهینه کرده و از خطرات ناشی از استفاده نادرست جلوگیری کنند. انتخاب مناسب کنتاکتور همچنین موجب افزایش دوام تجهیزات و کاهش هزینههای نگهداری میشود.
کاربرد کنتاکتور AC
کنتاکتور AC عمدتاً در مدارهای صنعتی استفاده میشود که جریان متناوب دارند. این نوع کنتاکتور، قابلیت قطع و وصل سریع جریان را داراست و برای بارهای AC بهینه شده است. کاربردهای اصلی آن عبارتاند از:
- کنترل و راهاندازی موتورهای الکتریکی
- روشنایی صنعتی و تجاری
- کمپرسورها و پمپهای برقی
کاربرد کنتاکتور DC
کنتاکتور DC برای سیستمهایی که جریان مستقیم دارند طراحی شده و مدیریت قوس در آن اهمیت ویژهای دارد. استفاده از این نوع کنتاکتور باعث ایمنی و پایداری مدارهای DC میشود. کاربردهای معمول آن شامل:
- مدارهای باتری و سیستمهای ذخیره انرژی
- پنلها و تجهیزات انرژی خورشیدی
- وسایل نقلیه الکتریکی و تجهیزات حمل و نقل برقی
کنتاکتور AC و DC با توجه به نوع جریان و نیاز مدار صنعتی، امکان کنترل دقیق و ایمن تجهیزات را فراهم میکنند. شناخت دقیق کاربرد هر نوع کنتاکتور و انتخاب مناسب آن، علاوه بر افزایش ایمنی، موجب کاهش مصرف انرژی و افزایش عمر مفید تجهیزات میشود. در کنار این، توجه به نوع بار و ولتاژ مدار، عامل تعیینکننده در عملکرد صحیح این کلیدهای الکتریکی است.

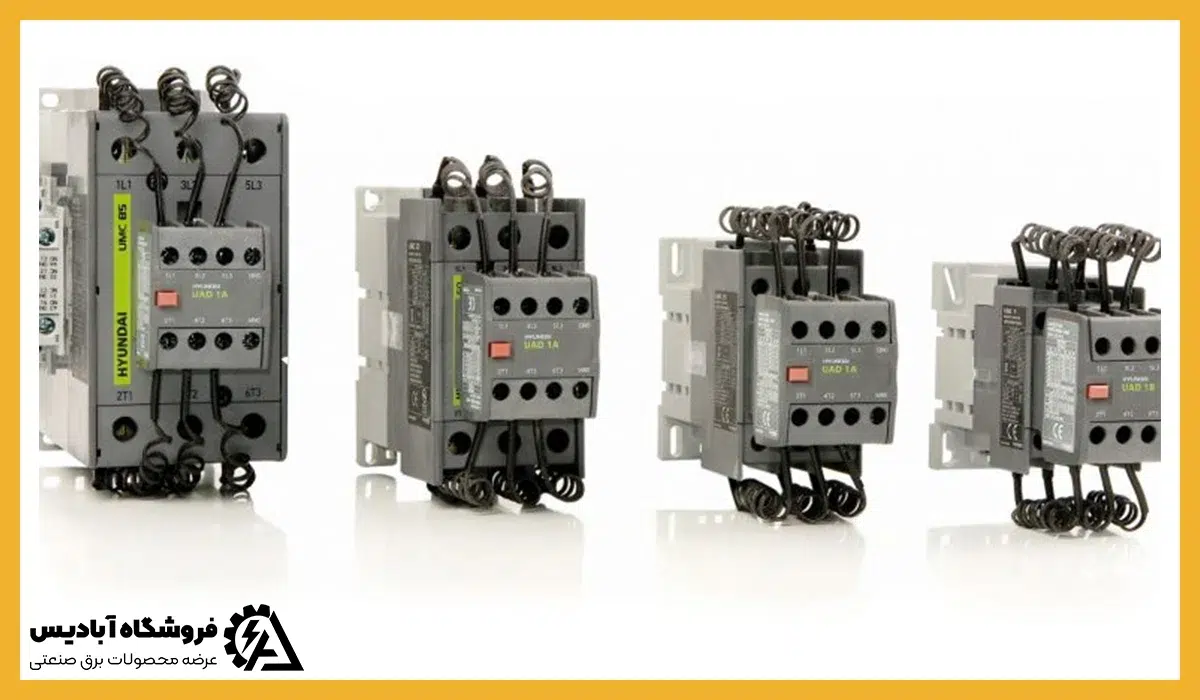

نکات مهم در انتخاب کنتاکتور AC و DC
در انتخاب کنتاکتور مناسب، رعایت نکات کلیدی برای عملکرد ایمن و پایدار مدار اهمیت دارد:
- هرگز جایگزینی بین AC و DC مجاز نیست. استفاده از کنتاکتور AC به جای DC یا بالعکس میتواند باعث آسیب دیدن تجهیزات، افزایش خطر قوس الکتریکی و کاهش عمر مفید مدار شود.
- بررسی ولتاژ، جریان، تعداد قطع و وصل، نوع بار ضروری است. انتخاب کنتاکتوری که توان تحمل جریان و ولتاژ مدار را داشته باشد، از سوختن سیمپیچ و تماسها جلوگیری میکند. تعداد دفعات قطع و وصل، به خصوص در مدارهای پرکاربرد، باید با ظرفیت کنتاکتور همخوانی داشته باشد. نوع بار، مانند موتور، روشنایی یا بار مقاومتی، نقش تعیینکنندهای در انتخاب نوع و سایز کنتاکتور دارد.
کنتاکتور AC و DC تنها زمانی عملکرد صحیح و ایمن خواهد داشت که تمام پارامترهای ذکر شده در نظر گرفته شوند. رعایت این نکات، علاوه بر افزایش ایمنی، موجب کاهش هزینههای نگهداری و جلوگیری از توقف ناخواسته مدارهای صنعتی میشود. انتخاب دقیق کنتاکتور، کلید کنترل مدار را به ابزاری قابل اعتماد برای مهندسان و تکنسینها تبدیل میکند.
جدول مقایسه عملکرد کنتاکتور AC و DC
برای مقایسه سریع و روشن ویژگیها و عملکرد هر نوع کنتاکتور، جدول زیر تفاوتهای اصلی بین کنتاکتور AC و DC را نشان میدهد:
| ویژگی | کنتاکتور AC | کنتاکتور DC |
|---|---|---|
| نوع جریان | جریان متناوب (AC) | جریان مستقیم (DC) |
| نحوه خاموشی قوس | قوس بهطور طبیعی هنگام عبور جریان از صفر خاموش میشود | قوس پایدار است و نیاز به سیستمهای ویژه مانند magnetic blowout دارد |
| طراحی هسته | هسته ورقهای با حلقه سایه برای کاهش لرزش و نویز | هسته یکپارچه، بدون حلقه سایه |
| مقاومت سیمپیچ | کمتر، مصرف انرژی پایینتر | بیشتر، برای کنترل گرما و افزایش دوام |
| فاصله و مقاومت تماسها | کوچکتر، مناسب قطع و وصل سریع | بزرگتر، مقاوم در برابر قوس پایدار و طولانی |
| کاربرد اصلی | موتورها، روشنایی، کمپرسورها | باتریها، انرژی خورشیدی، وسایل نقلیه الکتریکی |
| ایمنی در مدار صنعتی | بالا به دلیل خاموشی طبیعی قوس | نیاز به طراحی دقیق برای ایمنی و جلوگیری از آسیب به مدار |
جمعبندی
در جمعبندی میتوان گفت که کنتاکتور AC و DC هر دو نقش حیاتی در کنترل جریان در مدارهای صنعتی دارند، اما عملکرد و طراحی آنها بر اساس نوع جریان متفاوت است. انتخاب صحیح کنتاکتور باعث افزایش ایمنی، دوام تجهیزات و بهینهسازی عملکرد مدار میشود. توجه به ولتاژ، جریان، نوع بار، تعداد قطع و وصل و کاربرد واقعی تجهیزات، عامل تعیینکننده در تصمیمگیری است. استفاده نادرست از کنتاکتور میتواند باعث آسیب به مدار، ایجاد قوس الکتریکی خطرناک و کاهش عمر مفید سیستم شود. شناخت تفاوتها و کاربردهای هر نوع کنتاکتور، پایهای برای انتخاب هوشمندانه و ایمن است.
