سنسور PT100 چیست و چرا نقش آن در اندازهگیری دقیق دما صنعتی بیرقیب است؟ این قطعه حساس، دقت و پایداری فوقالعادهای ارائه میدهد و کوچکترین نوسانات دمایی را ثبت میکند. در صنایع حساس مانند غذایی، دارویی و خودروسازی، انتخاب درست این سنسور میتواند تفاوت بین موفقیت و زیان مالی قابل توجه باشد.
اگر قصد خرید سنسور PT100 را دارید، فروشگاه اینترنتی قطعات برق صنعتی آبادیس بهترین گزینه است؛ چراکه با توجه به تنوع محصولات، تیم پشتیبانی آبادیس شما را در انتخاب دقیق همراهی میکند و کیفیت بالا و قیمت رقابتی را تضمین خواهد کرد. در ادامه با ما همراه باشید تا تمام زوایای عملکرد، انواع و نکات خرید این سنسور حساس را بررسی کنیم.
معرفی سنسور PT100
برای اینکه بفهمیم سنسور PT100 چیست و چه کاربرد یا اهمیتی در صنایع حرارتی دارد، ابتدا باید بدانید که این قطعه کوچک با تکیه بر خاصیت مقاومتی فلز پلاتین، تغییر دما را با دقتی بالا به سیگنال الکتریکی تبدیل میکند. بعد از آن، این نکته حائز اهمیت است که عملکرد قابل اعتماد و پایداری طولانیمدت این سنسور باعث میشود تا در خطوط تولید، سیستمهای کنترل دما و تجهیزات ابزار دقیق، جایگاه ویژهای پیدا کند و به گزینهای مطمئن برای مهندسان تبدیل شود.
اهمیت سنسور PT100 زمانی بیشتر مشهود میشود که بخواهیم از آن در محیطهای حساس مانند صنایع غذایی، پتروشیمی یا فولاد استفاده کنیم. این سنسور با طراحی مقاوم در برابر نوسانات دمایی نه تنها اندازهگیری را دقیقتر انجام میدهد، بلکه از بروز خطا در سیستمهای کنترلی جلوگیری میکند و نقش مهمی در افزایش بهرهوری فرآیند دارد.
سنسور RTD PT100 چگونه کار میکند؟
سنسور PT100 از عنصر پلاتینی ساخته میشود که با افزایش دما، مقاومت الکتریکی آن به صورت خطی افزایش مییابد. این ویژگی باعث میشود تا کنترلرها بتوانند مقدار دما را با دقتی بالا محاسبه کنند. این سیستم ساده اما علمی، دلیل محبوبیت PT100 در صنایع دقیق و حساس است؛ زیرا امکان انتقال دادههای حرارتی با خطای بسیار کم را فراهم میکند.
در ساختار داخلی سنسورrtd pt100، المنت مقاومتی درون غلافی محافظ قرار دارد تا در برابر ضربه، رطوبت و خوردگی پایدار بماند. تغییر مقاومت این المنت به سیگنال الکتریکی تبدیل شده و از طریق کابلهای اتصال به واحد کنترل ارسال میشود. این فرآیند، دما را در لحظه و با دقت بالا ثبت میکند و بر این اساس سیستمهای اتوماسیون عملکردی دقیقتر خواهند داشت.
تفاوت RTD و PT100 در چیست؟
سنسور rtd pt100 یکی از انواع RTD است که دقت بالا و مقاومت مشخص ۱۰۰Ω در ۰°C دارد. RTD دستهای کلی از سنسورهای مقاومتی است، اما PT۱۰۰ استانداردی متداول و پایدار برای اندازهگیری دقیق دما در صنعت به شمار میرود.
سنسور PT100 چیست و چرا در صنایع مختلف اهمیت دارد؟
سنسور RTD PT100 یکی از دقیقترین ابزارهای اندازهگیری دما در صنعت است که تغییرات کوچک حرارتی را با دقت بالا ثبت میکند. این حسگر به دلیل پایداری، قابلیت اعتماد و پاسخ سریع، در بسیاری از سیستمهای کنترلی و خطوط تولید کاربرد گسترده دارد و نقش کلیدی در بهینهسازی فرآیندها ایفا میکند.
کاربرد سنسور RTD PT۱۰۰ در صنعت
سنسور PT۱۰۰ در صنایع مختلف برای اندازهگیری دقیق دما و کنترل فرآیندهای حرارتی استفاده میشود. در خطوط تولید فلزات، پتروشیمی و ماشینآلات صنعتی، این حسگر تغییرات دمایی را به صورت لحظهای ثبت کرده و به سیستمهای کنترل ارسال میکند. دقت بالا و پایداری طولانیمدت آن باعث کاهش خطا و افزایش بهرهوری میشود.
کاربرد PT100 در PLC و سیستمهای اتوماسیون
سنسور pt100 با استفاده از ماژولهای RTD و سیگنال آنالوگ به PLC و سیستمهای اتوماسیون صنعتی متصل میشود. این اتصال امکان کنترل خودکار دما، تنظیم فرآیند و واکنش سریع به تغییرات محیطی را فراهم میکند. سیستمهای اتوماسیون با دریافت دادههای دقیق از pt100، عملکرد دقیق و پایدار دارند.
کاربرد PT100 در صنایع غذایی، دارویی و فولاد
PT100 در صنایع حساس مانند غذایی، دارویی و فولاد به دلیل دقت بالا، قابلیت اطمینان و مقاومت در برابر شرایط محیطی سخت، استفاده میشود. این سنسور کمک میکند دما در محدوده استاندارد حفظ شود و کیفیت محصول نهایی تضمین شود.
جدول کاربرد سنسور PT100 در صنایع مختلف
| صنعت | کاربرد اصلی | مزیت استفاده |
|---|---|---|
| فلزات و فولاد | کنترل دما در فرآیند ذوب | دقت بالا و پایداری طولانی |
| صنایع غذایی و دارویی | حفظ دمای استاندارد | افزایش کیفیت و ایمنی محصول |
| پتروشیمی و شیمیایی | کنترل واکنشها و فرآیندها | کاهش خطا و بهینهسازی مصرف انرژی |
| اتوماسیون و PLC | انتقال سیگنال دقیق به کنترلر | عملکرد پایدار و قابل اعتماد |
سنسور RTD PT100 به دلیل دقت، سرعت پاسخ و پایداری، به ابزاری ضروری برای اندازهگیری دما و کنترل فرآیند در صنعت تبدیل شده است.
تقسیمبندی سنسور PT100 بر اساس نوع
درک درست از اینکه سنسور PT100 چیست زمانی معنا پیدا میکند که بدانیم این سنسور در چند مدل مختلف تولید میشود و هر نوع از آن برای شرایط محیطی خاص و سطح دقت متفاوتی طراحی شده است. انتخاب درست میان مدلهای مختلف، نقش تعیینکنندهای در دوام و عملکرد دستگاه دارد. به همین دلیل برای خرید سنسور مناسب لازم است ابتدا با انواع آن آشنا شوید که در ادامه به معرفی آنها میپردازیم.
سنسور PT100 شیلددار
این نوع با بهرهگیری از کابل مسی قلعاندود و شیلد محافظ در برابر نویزهای الکترومغناطیسی و آسیبهای مکانیکی مقاومت بالایی دارد. دقت دمایی بسیار زیاد، خطای اندازهگیری ناچیز و امکان سفارش در طولهای متفاوت باعث شده این مدل گزینهای مطمئن برای کاربردهای حساس صنعتی باشد. بسیاری از نسخههای باکیفیت آن از ترکیب قطعات ایتالیایی و آلمانی ساخته میشوند.
سنسور فیلمی
در این مدل، عنصر نیمههادی بر پایه پلاتین ساخته میشود و مقاومت آن بر اثر تغییر دما به صورت دقیق اندازهگیری میشود. این ساختار سبب انتقال سریع داده و پاسخ حرارتی بالا خواهد شد. سنسورهای فیلمی برای سیستمهای کنترلی دقیق و محیطهایی که نیاز به سنجش سریع دما دارند، انتخابی ایدهآل محسوب میشوند.
سنسور سرامیکی
سنسور سرامیکی از یک بدنه استوانهای مقاوم و سیم ظریف پلاتینی تشکیل شده است. این طراحی موجب پایداری بالا در دماهای شدید و شرایط صنعتی خشن میشود. خاصیت خطی تغییر مقاومت فلز پلاتین، دقت اندازهگیری را افزایش میدهد و باعث میشود این مدل در صنایع فولاد و شیمیایی پرکاربرد باشد.
سنسور شیشهای
در ساخت این نوع، المنتهای پلاتینی درون محفظهای شیشهای قرار میگیرند تا در برابر رطوبت و تغییرات محیطی محافظت شوند. ویژگی اصلی این مدل، دقت بالا در اندازهگیری و طول عمر زیاد در کاربردهای آزمایشگاهی است. همچنین ساختار شفاف سنسور PT100 شیشهای، کنترل کیفی دقیقتری را برای کاربران فراهم میکند.

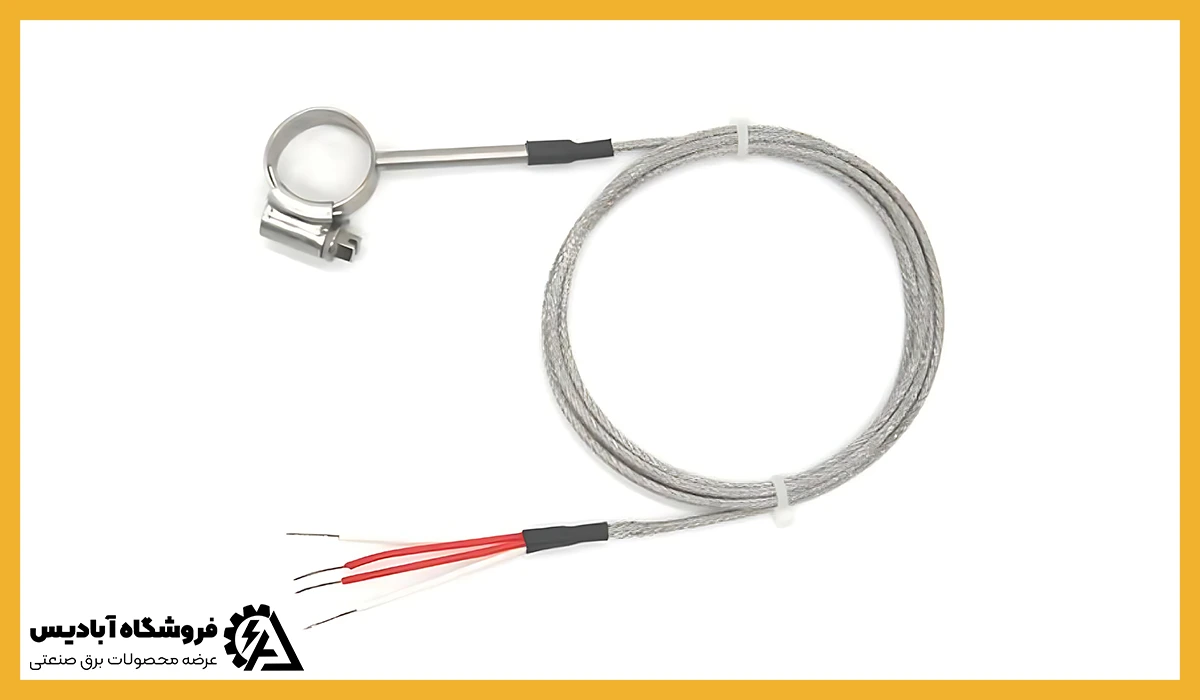

انواع سنسور PT100 بر اساس محدوده دما
انواع سنسور Pt100 بر اساس محدوده دمایی به سه دسته اصلی تقسیم میشوند که هرکدام متناسب با نوع کاربرد صنعتی طراحی شدهاند. انتخاب صحیح آن بستگی به بازه دمای کاری و حساسیت فرآیند دارد و در عملکرد دقیق سیستمهای حرارتی نقش کلیدی ایفا میکند. تقسیمبندی در این گروه به قرار زیر است:
- مدل ساده: برای بازه دمایی بین ۲۰۰- تا ۴۰۰+ درجه سانتیگراد استفاده میشود و در صنایع عمومی و تجهیزات روزمره کاربرد دارد.
- مدل سرامیکی: تحمل دما تا حدود ۶۰۰+ درجه سانتیگراد دارد و در فرآیندهای تولید با حرارت بالا مانند متالورژی استفاده میشود.
- مدل قلاف کونیک: گستردهترین محدوده کاری را از ۲۰۰- تا ۸۰۰+ درجه سانتیگراد پوشش میدهد و برای محیطهای خاص با فشار و دمای بالا مناسب است.
ساختار داخلی سنسور PT100 از چه اجزایی تشکیل شده است؟
برای اینکه بهتر بدانید PT100 چیست، خوب است که با اجزای داخلی آن آشنا شوید:
- المنت حساس پلاتینی: عنصر اصلی از پلاتین خالص ساخته شده و تغییر مقاومت آن با دما، اندازهگیری دقیق را ممکن میکند.
- هسته نگهدارنده: المنت روی زیرلایهای سرامیکی یا شیشهای قرار دارد تا ثبات مکانیکی و پایداری حرارتی حفظ شود.
- سیمهای اتصال: سیمهای مقاوم به حرارت، المنت را به مدار بیرونی متصل میکنند و بسته به مدل، دو، سه یا چهار سیم دارند.
- غلاف محافظ: کل مجموعه داخل غلاف فلزی قرار میگیرد تا در برابر ضربه، رطوبت و خوردگی محافظت شود.
- عایق حرارتی و الکتریکی: بین المنت، سیمها و غلاف از مواد با تحمل دمای بالا استفاده میشود تا خطا و تداخل کاهش یابد.
این ساختار موجب میشود سنسور PT100 در اندازهگیری دما، دقت و پایداری بالایی داشته باشد و برای کاربردهای صنعتی قابلاعتماد باشد.
مزایای سنسور PT100 چیست؟
در بررسی انواع سنسور حرارتی pt100 میتوان دریافت که این حسگرها به دلیل دقت بالا و عملکرد خطی در صنایع مختلف جایگاه ویژهای دارند. این سنسورها با واکنش سریع به تغییرات حرارت، کنترل دقیق دما را در فرآیندهای صنعتی فراهم میکنند. اما مهمترین کارایی و مزایای Sensor پی تی ۱۰۰ چیست؟
- دقت و حساسیت بالا: توانایی تشخیص تغییرات بسیار جزئی در دما باعث شده در صنایع حساس مانند داروسازی و آزمایشگاهی کاربرد گستردهای داشته باشد.
- پایداری در دماهای بالا: این سنسور حتی در محدودههای حرارتی ۸۰۰ درجه سانتیگراد نیز عملکردی ثابت و مطمئن دارد.
- واکنش سریع به تغییرات حرارتی: طراحی مقاومتی آن موجب میشود در کمترین زمان به تغییرات دما واکنش نشان دهد.
- قابلیت استفاده از کابلهای استاندارد: امکان استفاده از سیمهای معمولی، هزینههای نگهداری را کاهش میدهد.
- مقاومت در برابر تشعشعات: پرتوهای گاما و بتا تأثیری در دقت اندازهگیری آن ندارند که برای صنایع خاص مزیت مهمی است.
کلاسهای دقت سنسور PT100
برای درک بهتر PT100 چیست، لازم است با کلاسهای دقت آن آشنا شوید:
- Class AA: دقیقترین کلاس، مناسب کاربردهای آزمایشگاهی و علمی است و کمترین خطای اندازهگیری را دارد.
- Class A: دقت بالا، ایدهآل برای صنایع حساس که نیاز به کنترل دقیق دما دارند.
- Class B: رایجترین کلاس در صنایع عمومی، مناسب کاربردهایی با دقت متوسط و هزینه پایینتر.
کلاسهای دقت نشاندهنده میزان خطای مجاز سنسور در دماهای مختلف هستند و هرچه کلاس بالاتر باشد، اندازهگیری دقیقتر و قابل اعتمادتر است. انتخاب صحیح کلاس دقت باعث بهبود کنترل فرآیند، کاهش خطا و افزایش کیفیت محصولات میشود. سنسور PT100 با کلاس دقت مناسب، تضمین میکند که تغییرات کوچک دما بدون خطا ثبت شود و سیستمهای اتوماسیون عملکردی پایدار داشته باشند.
مهمترین نکات خرید سنسور PT100
انتخاب درست و اصولی هنگام خرید سنسور دمای pt100 نقش مهمی در دقت اندازهگیری و طول عمر تجهیزات دارد. این سنسور با تنوع ساخت و محدوده دمایی متفاوت، نیازمند بررسی دقیق ویژگیها و کیفیت متریال است. رعایت نکات تخصصی خرید، شما را از انتخابهای نادرست و هزینههای اضافی محافظت و عملکرد صنعتی بهینه را تضمین میکند. اما مهمترین نکات خرید سنسور PT100 چیست؟
بررسی نوع و ساخت سنسور
سنسور PT100 در انواع فیلمی، سرامیکی، شیشهای و شیلددار تولید میشود. هر نوع با ویژگیهای خاص مانند دقت، سرعت پاسخدهی و مقاومت مکانیکی متفاوت است. شناخت نوع مناسب با توجه به محیط و کاربرد صنعتی، پایهایترین گام در خرید سنسور به شمار میآید.
محدوده دمایی سنسور
قبل از خرید سنسور PT100 به محدوده دمایی که دستگاه باید اندازهگیری کند، توجه کنید. انتخاب سنسوری با محدوده مناسب از خطا در اندازهگیری جلوگیری کرده و عمر مفید سنسور را افزایش میدهد. سنسورهای PT100 برای دماهای منفی تا ۸۵۰+ درجه سانتیگراد طراحی شدهاند.
دقت و خطای اندازهگیری
دقت سنسور PT100 و خطای مجاز آن برای صنایع حساس حیاتی است. بررسی مشخصات کالیبراسیون و استانداردهای بینالمللی تضمین میکند که حسگر تغییرات کوچک دما را به درستی ثبت میکند. انتخاب سنسوری با خطای کمتر، عملکرد کنترل فرآیند را بهینه خواهد کرد.
کیفیت متریال و برند سازنده
کیفیت مواد داخلی و برند سازنده سنسور PT100 تاثیر مستقیم بر پایداری و طول عمر دارد. برندهای معتبر اروپایی و ژاپنی به دلیل دقت بالای تولید و گواهیهای کالیبراسیون، توصیه میشوند. همچنین خرید سنسور دمای pt100 از منابع معتبر، ریسک خرابی و خطاهای اندازهگیری را کاهش میدهد.
نوع اتصال و تعداد سیمها
سنسور PT100 در نسخههای ۲، ۳ و ۴ سیمه تولید میشود. انتخاب صحیح نوع سیمها و اتصال با توجه به سیستم ابزار دقیق، میزان خطای اندازهگیری را کاهش میدهد و نصب را سادهتر میکند. بررسی نیاز سیستم قبل از خرید بسیار ضروری است.
شرایط محیطی و محافظت فیزیکی
محیط نصب، میزان رطوبت، گردوغبار و شوکهای مکانیکی بر عملکرد سنسور PT100 تأثیرگذار است. استفاده از غلاف محافظ، شیلد کابل و پوششهای مناسب، عمر سنسور را افزایش داده و دقت اندازهگیری را در شرایط صنعتی حفظ میکند.
سخن پایانی
در این مقاله بررسی کردیم که سنسور PT100 چیست و چرا نقش آن فراتر از یک حسگر ساده است؟ این سنسور دمایی، عملکردی بینظیر در اندازهگیری دقیق دما دارد و با دوام بالا در محیطهای صنعتی سخت، دقت قابل اعتماد ارائه میدهد. با کاربردهای گسترده در خطوط تولید، ابزار دقیق و کنترل صنعتی، این قطعه جزو ضروریترین ابزارهای اندازهگیری دما محسوب میشود و کارایی سیستمهای صنعتی را تضمین میکند.
اما فراموش نکنید که استفاده از سنسورهای بیکیفیت میتواند خسارتهای جبرانناپذیری به تجهیزات و خط تولید وارد کند. از اینرو فروشگاه اینترنتی قطعات برق صنعتی آبادیس پیشنهاد میشود که با ارائه قطعات اورجینال، پوشش سراسری، فروش عمده و شرایط استثنایی مانند خرید چکی و اقساطی، نیازهای شما را برطرف میکند.
