اگر شما یک تکنسین برق، مدیر فنی یا حتی صاحب ساختمان هستید که با قطع مداوم کلید مینیاتوری در تابلو برق مواجه شدهاید، این مطلب برای شما نوشته شده است. قطعهای مکرر میتواند باعث نگرانی، اختلال در عملکرد تجهیزات و افزایش ریسکهای ایمنی شود.
در این مقاله با عیبیابی کلید مینیاتوری آشنا میشوید و دلایل اصلی قطع مداوم کلید بررسی خواهد شد. شما یاد میگیرید چگونه الگوی قطع، بار مصرفی و وضعیت سیمکشی را بهصورت دقیق بررسی کنید و اقدامات اولیه ایمن برای رفع مشکل را انجام دهید. همچنین نکات فنی، انتخاب صحیح کلاس کلید و زمان مراجعه به برقکار حرفهای توضیح داده خواهد شد.
هدف این مقاله این است که تجربه شما از مواجهه با قطعی کلید کاهش یابد و با دیدی علمی و عملی بتوانید سریعتر مشکل را تشخیص دهید. برای تهیه تجهیزات و قطعات مورد نیاز میتوانید به فروشگاه قطعات برق صنعتی آبادیس مراجعه کنید.

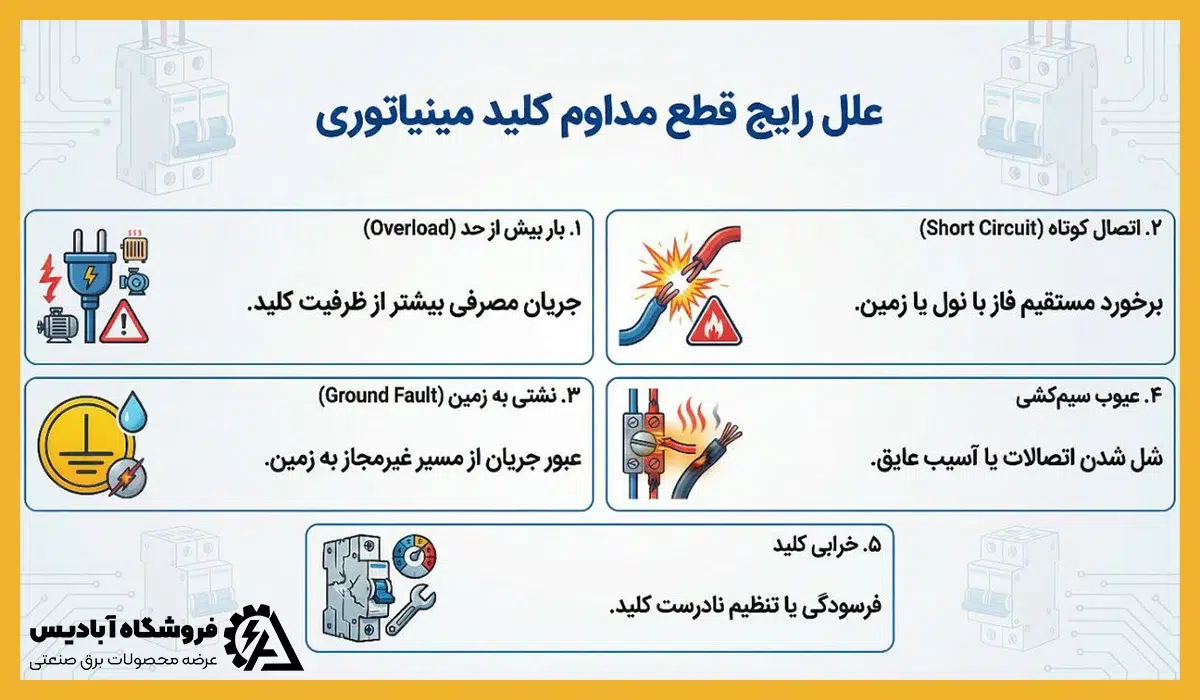

علل رایج قطع مداوم کلید مینیاتوری
قطع مداوم کلید مینیاتوری میتواند نشاندهنده مشکلات جدی در مدار برق باشد و نباید به سادگی از کنار آن گذشت. برای هر تکنسین یا کاربر برق، شناخت دلایل اصلی و اجرای روشهای عیبیابی کلید مینیاتوری ضروری است. در بسیاری از موارد، قطعهای مکرر به دلیل بار بیش از حد، اتصال کوتاه، نشتی به زمین یا مشکلات سیمکشی رخ میدهد. همچنین فرسودگی کلید یا تنظیم نادرست آن میتواند باعث رفتار غیرطبیعی شود.
در ادامه، هر یک از این موارد بهصورت دقیق بررسی خواهد شد تا بتوانید منبع مشکل را سریع شناسایی کرده و اقدامات لازم را انجام دهید.
1.بار بیش از حد (Overload)
بار بیش از حد زمانی رخ میدهد که مجموع جریان مصرفی تجهیزات متصل به مدار از جریان نامی کلید بیشتر شود. در این شرایط کلید به تدریج گرم شده و در نهایت قطع میکند. نشانههای معمول شامل قطع تدریجی، گرم شدن سیمها و کاهش عملکرد دستگاهها است. نمونهای از این وضعیت میتواند روشن کردن چند وسیله پرمصرف مانند موتور، بخاری و پمپ در یک مدار کوچک باشد. بررسی بار مصرفی و مقایسه آن با جریان نامی کلید اولین گام در عیبیابی کلید مینیاتوری است.
2.اتصال کوتاه (Short circuit)
اتصال کوتاه زمانی رخ میدهد که سیم فاز مستقیماً با نول یا زمین برخورد کند. این حالت باعث جریان لحظهای بسیار زیاد میشود و کلید به صورت ناگهانی قطع میکند. نشانهها شامل جرقه، صدای غیرمعمول یا قطع فوری بدون افزایش بار است. اتصال کوتاه خطر آتشسوزی و آسیب به تجهیزات را افزایش میدهد و باید سریعاً رفع شود.
3.نشتی به زمین / خطای ارت (Ground fault)
نشتی به زمین مشابه اتصال کوتاه است اما جریان از مسیر غیرمجاز به زمین عبور میکند. این وضعیت اغلب با وجود بار کم باعث قطع کلید میشود. نشانهها شامل فعال شدن کلید بدون مصرف زیاد، رطوبت یا آسیب عایق سیمهاست. تشخیص درست این حالت بخش مهمی از عیبیابی کلید مینیاتوری است.
4.عیوب سیمکشی و اتصالات
شل شدن ترمینالها، سوختگی، یا قطعی عایق باعث افزایش مقاومت در مسیر و تولید حرارت میشود. این شرایط کلید را تحریک کرده و قطع مکرر MCB ایجاد میکند. بررسی بصری و محکم کردن اتصالات اغلب مشکل را حل میکند.
5.خرابی یا تنظیم نامناسب کلید
فرسودگی مکانیزم داخلی کلید، تنظیم نادرست کلاس قطع (B/C/D) یا نصب غیراستاندارد میتواند علت دیگر قطعهای مکرر باشد. در این موارد حتی جریان عادی نیز باعث فعال شدن کلید میشود و لازم است کلید بررسی یا تعویض شود.
دستورالعمل گامبهگام برای عیبیابی کلید مینیاتوری
قطع مداوم کلید مینیاتوری یکی از مشکلات رایج در تابلوهای برق است که میتواند منجر به اختلال در عملکرد تجهیزات و افزایش خطرات ایمنی شود. برای هر تکنسین یا کاربر برق، رعایت روشهای دقیق و مرحلهبهمرحله در عیبیابی کلید مینیاتوری ضروری است. این راهنما به شما کمک میکند بدون آزمون و خطای بیهدف، منبع مشکل را شناسایی کرده و اقدامات لازم را انجام دهید. همچنین در صورتی که نیاز به تعویض کلید باشد، بررسی قیمت کلید مینیاتوری به تصمیمگیری صحیح کمک میکند. در ادامه، دستورالعمل کامل و کاربردی برای بررسی و رفع علل رایج قطع مداوم ارائه شده است.
نکات ایمنی قبل از شروع
پیش از هر اقدامی، ایمنی را اولویت قرار دهید:
- قطع برق اصلی مدار و اطمینان از عدم جریان.
- استفاده از ابزار با عایق استاندارد و رعایت نکات ایمنی فردی.
- برخورداری از دانش پایه برق یا مشورت با برقکار مجاز.
- دور نگه داشتن تجهیزات فلزی و جلوگیری از تماس مستقیم با سیمهای برقدار.
ابزار لازم
برای انجام عیبیابی کلید مینیاتوری به ابزارهای زیر نیاز خواهید داشت:
- فازمتر برای بررسی حضور جریان.
- مولتیمتر یا آمپرمتر کلمپی جهت اندازهگیری جریان و مقاومت.
- پیچگوشتی ایزوله برای باز و بسته کردن ترمینالها.
- چراغ تست برای شناسایی جریان کوچک یا نشتی.
- برگه یادداشت برای ثبت نتایج و الگوهای قطع.
گام ۱: تعیین الگوی قطع (تدریجی یا آنی)
شناخت الگوی قطع کمک میکند نوع مشکل مشخص شود:
- قطع تدریجی معمولاً ناشی از بار بیش از حد است.
- قطع آنی غالباً به دلیل اتصال کوتاه یا نشتی رخ میدهد.
- یادداشت زمان و شرایط قطع برای تحلیل دقیق ضروری است.
گام ۲: تفکیک بارها (Unplug / خاموش کردن مصرفکنندهها)
شناسایی مصرفکننده مشکلدار به این روش امکانپذیر است:
- خاموش کردن یا جدا کردن تجهیزات یکبهیک.
- بررسی اینکه قطع کلید پس از جدا کردن کدام دستگاه متوقف میشود.
- ثبت نتیجه برای تصمیمگیری مرحله بعد.
گام ۳: اندازهگیری جریان تحت بار واقعی
این گام نشان میدهد جریان مصرفی با مشخصات کلید مطابقت دارد یا خیر:
- استفاده از آمپرمتر کلمپی برای اندازهگیری جریان کل.
- مقایسه جریان واقعی با جریان نامی کلید.
- شناسایی مصرفکنندههایی که بار اضافه ایجاد میکنند.
گام ۴: بررسی وجود اتصال کوتاه یا نشتی
تشخیص مشکلات جریان لحظهای و نشتی ضروری است:
- اندازهگیری مقاومت فاز-نول و فاز-زمین.
- بررسی جرقه، بو سوختگی یا تغییر رنگ ترمینالها.
- شناسایی مدارهای آسیبدیده.
گام ۵: بازبینی اتصالات و بررسی بصری تابلو
کیفیت اتصالات بر عملکرد کلید تأثیر مستقیم دارد:
- بررسی شلشدگی ترمینالها.
- مشاهده رد سوختگی یا تغییر رنگ عایقها.
- اطمینان از نصب صحیح سیمها و تجهیزات.
گام ۶: تست عملکرد کلید (در صورت دسترسی)
در نهایت، عملکرد کلید باید ارزیابی شود:
- تعویض موقت با کلید سالم و مشاهده رفتار مدار.
- استفاده از دستگاههای تست استاندارد برای اطمینان از عملکرد صحیح
نکات فنی و تنظیمات مربوط به کلید مینیاتوری (برای تکنسین)
در تابلوهای برق صنعتی، آگاهی از نکات فنی و تنظیمات صحیح کلیدها برای هر تکنسین حیاتی است. رعایت اصول فنی و شناخت دقیق مشخصات کلید و تجهیزات جانبی، از بروز قطعهای غیرضروری و آسیب به مدار جلوگیری میکند. این بخش به شما کمک میکند با رعایت موارد مهم، عیبیابی کلید مینیاتوری و پیشگیری از مشکلات احتمالی را بهصورت حرفهای انجام دهید:
- انتخاب کلاس قطع مناسب (B/C/D) و تأثیر آن بر حساسیت:
- کلاس B برای بارهای مقاومتی سبک، کلاس C برای بارهای ترکیبی و کلاس D برای موتورهای سنگین استفاده میشود.
- انتخاب کلاس نادرست میتواند باعث قطع زودهنگام یا تأخیر در عملکرد کلید شود.
- ضریب همزمانی و محاسبات بار برای جلوگیری از Overload:
- جمع جریان مصرفی تجهیزات و اعمال ضریب همزمانی به تعیین جریان واقعی مدار کمک میکند.
- محاسبه دقیق بار، از تحریک غیرضروری کلید و گرم شدن مسیرها جلوگیری میکند.
- نقش رلههای حرارتی و ترکیب با کلید مینیاتوری در تابلوهای موتوری:
- رلههای حرارتی جریان بیش از حد موتور را شناسایی کرده و از آسیب به سیمپیچها جلوگیری میکنند.
- هماهنگی رله حرارتی و کلید مینیاتوری باعث عملکرد ایمن و پایدار مدار موتوری میشود.
جمعبندی
قطع مداوم کلید مینیاتوری نشاندهنده وجود مشکل در مدار و نیاز به بررسی دقیق است. در این راهنما، ابتدا علل رایج مانند بار بیش از حد، اتصال کوتاه، نشتی به زمین و مشکلات سیمکشی بررسی شد. سپس دستورالعمل گامبهگام برای شناسایی منشأ خطا ارائه شد، شامل تعیین الگوی قطع، تفکیک بارها، اندازهگیری جریان و بررسی بصری اتصالات. همچنین نکات فنی، انتخاب کلاس قطع مناسب و نقش رلههای حرارتی در تابلوهای موتوری توضیح داده شد. رعایت این اصول، امنیت مدار و عملکرد پایدار کلید را تضمین میکند و به شما در عیبیابی کلید مینیاتوری کمک مؤثری میکند.
