در صنایع مختلف، مهندسان برق، تکنسینها و مدیران کارخانه به دنبال انتخابی دقیق برای تغذیه الکتروموتورهای سهفاز هستند. هدف آنها افزایش راندمان، کاهش تلفات انرژی و محافظت از تجهیزات حیاتی است. انتخاب کابل اشتباه میتواند باعث افت ولتاژ، داغ شدن موتور و آسیب جدی به سیمپیچها شود.
در این محتوا، مشخصات بهترین سیم و کابل صنعتی برای موتورهای سهفاز بهطور کامل بررسی میشود. از جنس هادی و سطح مقطع گرفته تا نوع عایق، شیلد و شرایط نصب، همه نکات فنی که برای انتخاب درست لازم دارید ارائه خواهد شد. همچنین استانداردهای بینالمللی و اشتباهات رایج در انتخاب کابل صنعتی توضیح داده میشود تا تصمیمگیری شما اصولی و ایمن باشد. اگر به دنبال خرید مستقیم و مطمئن کابل و تجهیزات برق صنعتی هستید، میتوانید از فروشگاه قطعات برق صنعتی آبادیس استفاده کنید و مطمئن باشید که انتخاب شما با استانداردهای صنعتی همخوانی دارد.

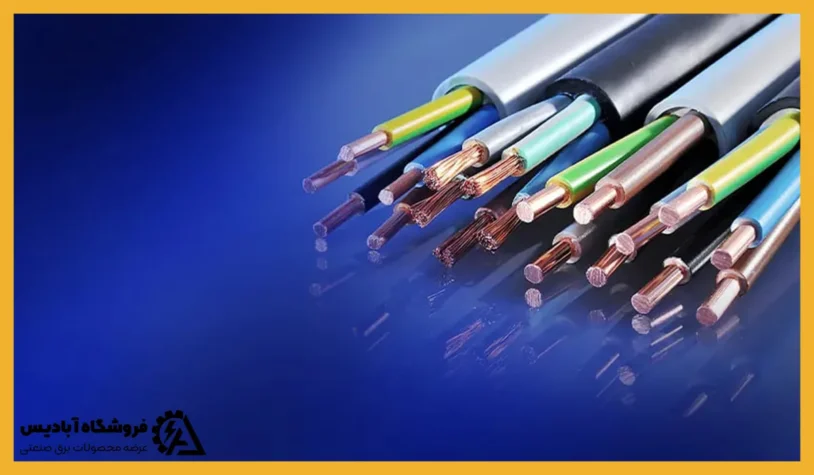

اهمیت انتخاب بهترین سیم و کابل صنعتی برای موتور سه فاز
اگر بخواهیم پاسخ کوتاه بدهیم به پرسش «بهترین سیم و کابل صنعتی برای موتور سه فاز چیست؟»، باید گفت که کابل باید تحمل جریان راهاندازی بالا، افت ولتاژ کم و شرایط محیطی مختلف را داشته باشد. در ادامه دلایل اهمتی انتخاب سیم و کابل صنعتی برای موتور سه فاز گفته شده است:
- حفظ راندمان موتور: کابل با مقاومت پایین افت ولتاژ را کاهش میدهد و گشتاور راهاندازی موتور را حفظ میکند.
- ایمنی و حفاظت: کابل استاندارد مانع افزایش جریان و خطر سوختن موتور میشود.
- تحمل حرارتی و مکانیکی: کابل صنعتی باید در برابر حرارت، لرزش و ضربه مقاوم باشد تا طول عمر موتور تضمین شود.
- هماهنگی با اینورتر: در موتورهای کنترل دور، کابل شیلددار از نویز و اختلالات الکترومغناطیسی جلوگیری میکند.
- مطابقت با استانداردها: کابل باید مطابق IEC و VDE باشد تا عملکرد پایدار و ایمن داشته باشد.
- تطابق با محیط نصب: انتخاب روکش مناسب کابل (PVC، PE یا زرهدار) باعث مقاومت در برابر روغن، رطوبت و آسیب مکانیکی میشود.
جنس هادی کابل (مس یا آلومینیوم؟)
هادی مسی بهترین گزینه برای کابل موتور سهفاز است؛ مقاومت پایین، تحمل جریان راهاندازی و کنترل دمای سیمپیچ را فراهم میکند. آلومینیوم تنها در مسیرهای طولانی و توان بالا استفاده میشود زیرا افت ولتاژ و گرمای بیشتری ایجاد میکند.
نکات کلیدی در انتخاب جنس هادی:
- راندمان انرژی: هادی مسی باعث کاهش تلفات و افزایش راندمان موتور میشود.
- تحمل جریان راهاندازی: جریان لحظهای بالا در زمان استارت، هادی مسی را بهتر از آلومینیوم پشتیبانی میکند.
- دوام و انعطافپذیری: مس انعطاف بیشتری دارد و نصب آن در مسیرهای پیچیده راحتتر است.
- هماهنگی با استانداردها: کابلهایی که هادی مسی دارند، معمولاً با استانداردهای IEC و VDE مطابقت دارند.
- ایمنی و حفاظت: استفاده از سیم و کابل صنعتی با هادی مسی خطر داغ شدن موتور و خرابی کابل را کاهش میدهد.
سطح مقطع استاندارد کابل موتور
سطح مقطع کابل موتور سهفاز بر اساس جریان، طول مسیر و افت ولتاژ مجاز تعیین میشود؛ مسیرهای طولانی به سایز بزرگتر نیاز دارند و افت ولتاژ معمولاً حداکثر ۳٪ است. برای اطمینان از ایمنی و دوام تجهیزات، خرید سیم و کابل صنعتی از منابع معتبر توصیه میشود.

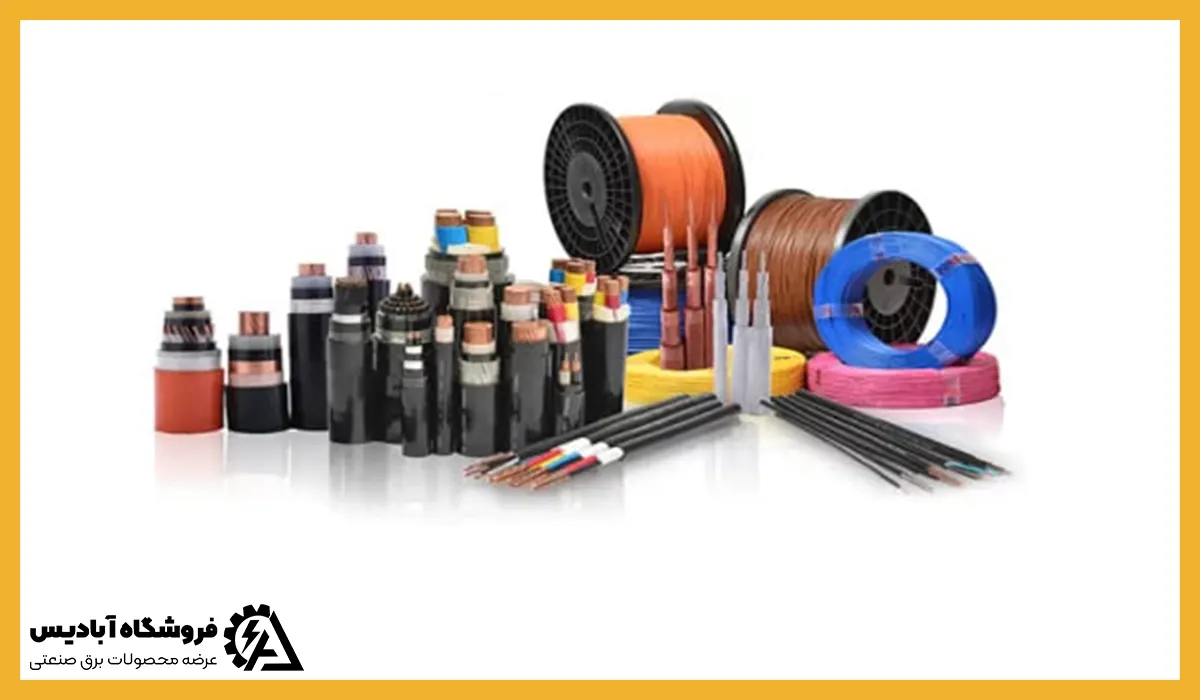

نوع عایق در بهترین سیم و کابل صنعتی
نوع عایق کابل در محیط صنعتی بر ایمنی و عملکرد موتور سهفاز اثر مستقیم دارد. عایق مناسب داغ شدن را کاهش میدهد، در برابر شرایط محیطی و مواد شیمیایی مقاوم است و عمر تجهیزات را افزایش میدهد؛ انتخاب نادرست میتواند خرابی زودهنگام و خطرات ایمنی ایجاد کند.
برای تضمین عملکرد پایدار و طول عمر تجهیزات، انتخاب بهترین سیم و کابل صنعتی با عایق مناسب اهمیت بالایی دارد.
عایق PVC
عایق PVC یکی از رایجترین انواع در صنعت است و برای محیطهای خشک و کمخطر مناسب است. این نوع عایق مقاومت مناسبی در برابر سایش و فشار مکانیکی دارد و نصب آن نسبتاً آسان است. با این حال، مقاومت حرارتی PVC محدود است و در محیطهای پرحرارت یا با تماس مداوم با روغن صنعتی عملکرد مناسبی ندارد.
عایق XLPE (انتخاب رایج صنعتی)
عایق XLPE استاندارد رایج صنعتی است؛ تحمل حرارتی و مقاومت الکتریکی بالایی دارد، جریانهای لحظهای را بدون افزایش دما تحمل میکند و برای موتورهای اینورتردار مناسب است و در برابر روغن و رطوبت پایدار است.
عایق مقاوم حرارتی و شیمیایی
در محیطهای بسیار سخت و پرخطر، استفاده از عایق مقاوم حرارتی و شیمیایی ضروری است. این نوع کابل میتواند دماهای بالا، تماس با مواد شیمیایی و خوردگی محیطی را تحمل کند و خطر خرابی تجهیزات را به حداقل برساند.

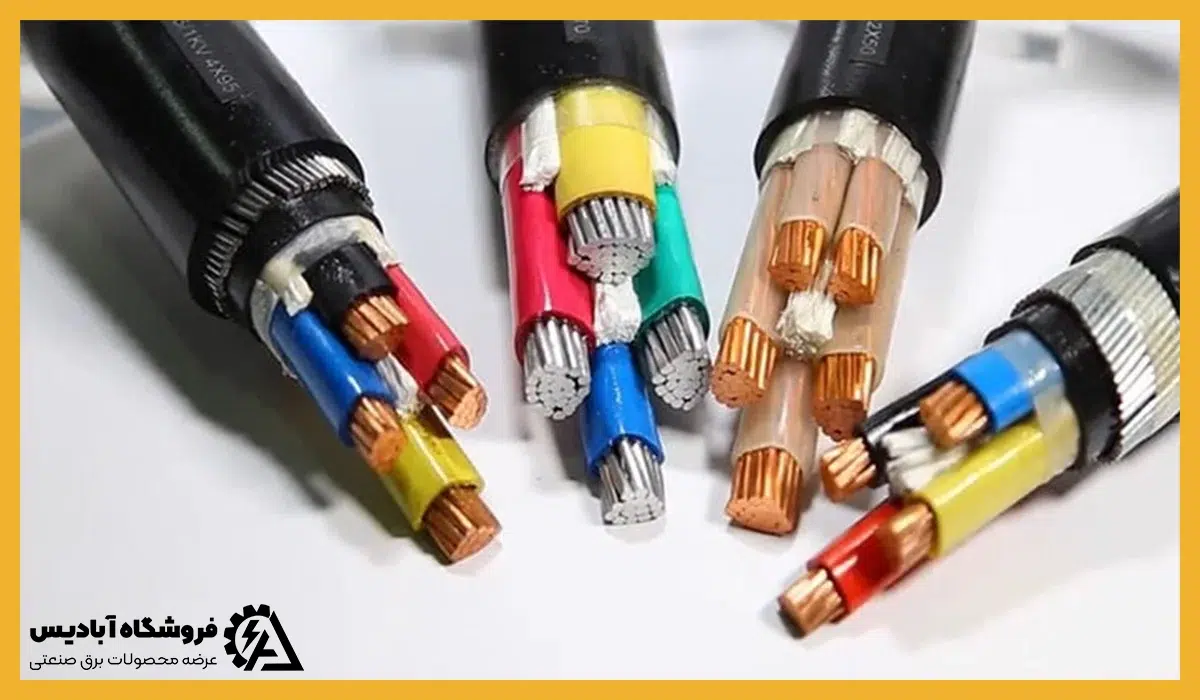

تعداد رشتهها و وجود سیم ارت در انتخاب بهترین سیم و کابل صنعتی
برای تضمین عملکرد پایدار، لازم است هنگام خرید به تعداد هادیها و سیستم ارتینگ توجه ویژهای شود.
کابل سه رشته
کابل سه رشته شامل سه هادی برای فازهای برق است و معمولاً در سیستمهایی بدون اتصال به زمین یا تجهیزات کوچک کاربرد دارد. این نوع کابل مناسب محیطهای کمخطر و جریان محدود است و هزینه نصب پایینتری دارد. با این حال، عدم وجود سیم ارت میتواند خطرات ایمنی و آسیب به موتور را افزایش دهد.
کابل چهار رشته (سه فاز + ارت)
کابل چهار رشته شامل سه هادی برای فازها و یک هادی اضافی برای ارت است. این کابل استاندارد صنعتی محسوب میشود و امکان حفاظت بهتر تجهیزات و افراد را فراهم میکند. وجود سیم ارت در این کابل، مسیر امنی برای جریانهای نشتی فراهم میکند و از ایجاد شوک و آسیب به موتور جلوگیری میکند.
اهمیت سیستم ارتینگ در حفاظت موتور
سیستم ارتینگ، جریانهای خطا و نشتی را به زمین هدایت میکند و خطرات ایمنی را کاهش میدهد. همچنین به افزایش طول عمر موتور کمک کرده و از خرابی ناگهانی سیمپیچها جلوگیری میکند. انتخاب کابل با تعداد رشته مناسب و ارت استاندارد بخشی ضروری از استفاده صحیح از بهترین سیم و کابل صنعتی است.
کابل شیلددار برای موتورهای دارای اینورتر
در موتورهای اینورتردار، کابل شیلددار ضروری است؛ نویز الکترومغناطیسی را جذب و جریانهای نشتی را به زمین هدایت میکند، عملکرد سیستم را پایدار نگه داشته و طول عمر موتور و تجهیزات افزایش مییابد.
مزایای کابل شیلددار در تجهیزات صنعتی
در ادامه مزایای کابل شیلددار در تجهیزات صنعتی آمده است.
| ویژگی | توضیح |
|---|---|
| کاهش نویز | جذب و هدایت نویز الکترومغناطیسی به زمین |
| حفاظت موتور | جلوگیری از تخریب بلبرینگ و سیمپیچ موتور |
| ایمنی سیستم | کاهش احتمال خطای تجهیزات کنترلی |
| طول عمر بالا | افزایش دوام کابل و تجهیزات صنعتی |
روکش و حفاظت مکانیکی کابل
روکش و حفاظت مکانیکی کابل نقش حیاتی در ایمنی و دوام تجهیزات صنعتی دارد. کابل قدرت باید بتواند در برابر شرایط محیطی مختلف مقاومت کند تا خطر خرابی کاهش یابد. کابل زرهدار برای محیطهای خشن مناسب است و از آسیب مکانیکی ناشی از ضربه یا فشار جلوگیری میکند. روکش کابل باید در برابر روغن، رطوبت و تابش UV مقاوم باشد تا در طول زمان عملکرد پایدار داشته باشد. نصب صحیح کابل در سینی کابل یا دفنی اهمیت بالایی دارد و حفاظت فیزیکی بیشتری ایجاد میکند.

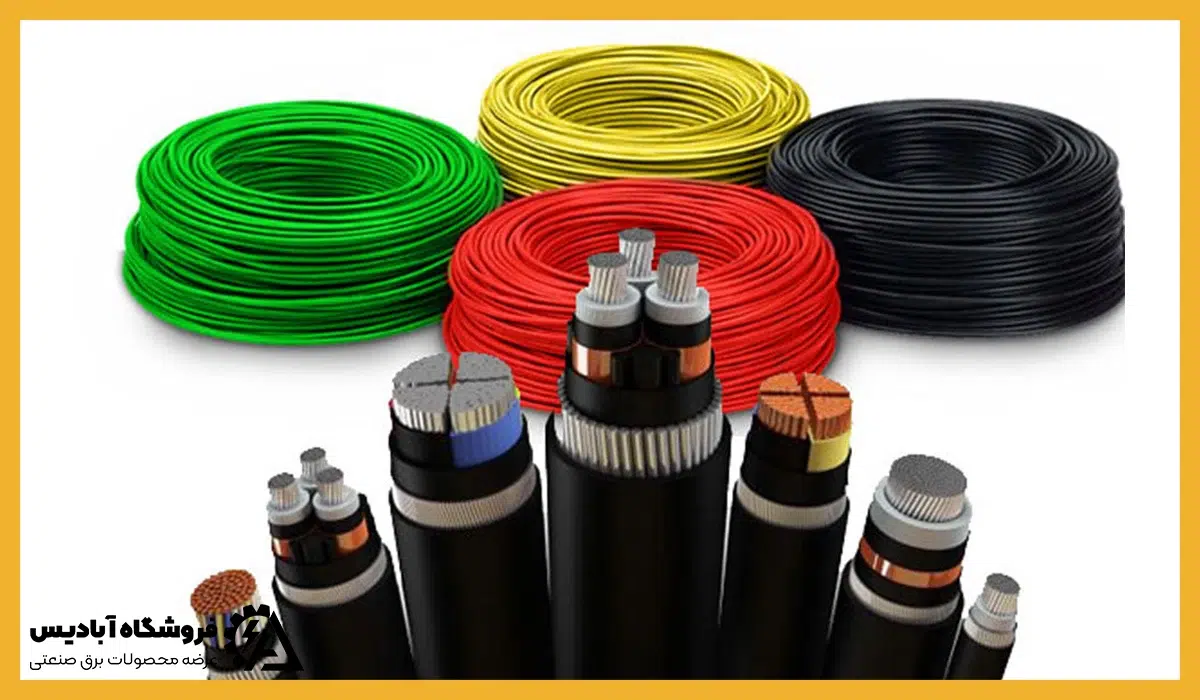

استانداردهای مهم کابلهای صنعتی
در انتخاب کابلهای صنعتی، رعایت استانداردهای بینالمللی و ملی نقش مهمی در ایمنی، عملکرد و طول عمر تجهیزات دارد. جدول زیر مهمترین استانداردهای کابل صنعتی و کاربرد آنها را نشان میدهد:
| استاندارد | کاربرد و توضیح |
|---|---|
| IEC 60502 | کابلهای قدرت با ولتاژ 1 kV تا 30 kV، شامل عایق و روکش |
| IEC 60228 | کلاسهای هادی و مشخصات جریان مجاز کابلها |
| VDE 0276 | کابلهای صنعتی و قدرت در سیستمهای آلمان و اروپا |
| IEC 60332 | کابلهای مقاوم در برابر شعله و انتشار دود محدود |
| UL 1277 | کابلهای صنعتی و قدرت مطابق استاندارد آمریکایی |
| BS 5467 | کابلهای قدرت زرهدار و مقاوم در محیطهای صنعتی |
| IEC 60840 | کابلهای قدرت ولتاژ بالا و شرایط ویژه صنعتی |
اشتباهات رایج در انتخاب کابل موتور
رایجترین اشتباهات هنگام انتخاب کابل موتور که میتواند ایمنی و عملکرد تجهیزات را تهدید کند، عبارتند از:
- انتخاب سایز کابل فقط بر اساس جدول روشنایی، بدون در نظر گرفتن جریان راهاندازی موتور و طول مسیر.
- حذف سیم ارت که باعث افزایش خطر شوک الکتریکی و کاهش حفاظت موتور میشود.
- استفاده از کابل ساختمانی در محیط صنعتی، که تحمل حرارت و شرایط مکانیکی کابل موتور را ندارد.
- نادیده گرفتن استانداردهای بینالمللی و شرایط محیطی نصب کابل.
- عدم توجه به وجود اینورتر و نیاز به کابل شیلددار در سیستمهای کنترل دور.
رعایت این نکات و استفاده از بهترین سیم و کابل صنعتی باعث افزایش ایمنی، دوام و عملکرد پایدار موتور سهفاز خواهد شد.
جمعبندی
انتخاب صحیح کابل برای موتورهای سهفاز تاثیر مستقیم بر ایمنی، عملکرد و طول عمر تجهیزات دارد. رعایت نکات فنی شامل جنس هادی، سطح مقطع، تعداد رشتهها، وجود سیم ارت، نوع عایق و حفاظت مکانیکی، عملکرد پایدار موتور را تضمین میکند. استفاده از بهترین سیم و کابل صنعتی باعث کاهش خطرات الکتریکی، مقاومت در برابر شرایط محیطی و افزایش دوام تجهیزات میشود. رعایت استانداردها و نصب صحیح کابل، کلید عملکرد ایمن و بهینه موتور در محیطهای صنعتی است.
