رله به عنوان یک واسطه میان دستگاههای کنترلکننده و مصرفکنندههای برق عمل میکند و نقش اصلی آن حفاظت از تجهیزات در شرایط غیرمنتظره و غیرعادی است. با استفاده از این ابزار، جریانها و ولتاژهای بالا قابل مدیریت هستند؛ بدون اینکه بخشهای حساس سیستم آسیب ببینند.
با توجه به اهمیت کیفیت و دوام این تجهیزات در عملکرد ایمنی مدارها، خرید رلهای استاندارد و مقاوم بسیار مهم است. اگر به دنبال انتخاب محصولی مطمئن هستید، فروشگاه قطعات برق صنعتی آبادیس میتواند مرجعی مناسب باشد. همچنین توصیه میشود تا انتهای این محتوا همراه ما بمانید تا با اجزای شکیل دهنده، انواع، کاربردها، نکات مهم خرید و بررسی قیمت این کلید الکتریکی آشنا شوید.

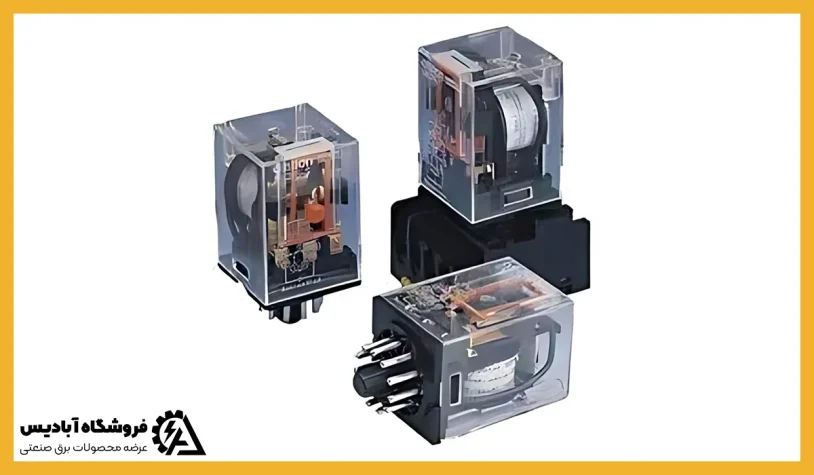

رله چیست و چه وظیفهای دارد؟
در پاسخ به سوال رله چیست باید که یکی از پرکاربردترین تجهیزات الکتریکی و الکترونیکی است که نقش کلیدی در کنترل و حفاظت مدارها ایفا میکند. این قطعه بدون دخالت مستقیم انسان، عمل قطع و وصل جریان را انجام میدهد و در نتیجه، امکان کنترل تجهیزات از راه دور و به صورت خودکار فراهم میشود. کاربرد این کلید تنها به قطع و وصل ساده محدود نمیشود، بلکه در بسیاری از موارد به عنوان محافظ مدار نیز عمل میکند. همچنین میتواند مدار را در برابر اضافهبار، اتصال کوتاه یا شرایط غیرعادی ایمن نگه دارد.
رله چیست و اهمیت آن در مدارهای الکتریکی
رله یکی از تجهیزات کلیدی در مدارهای الکتریکی و الکترونیکی است که امکان کنترل جریان و حفاظت از تجهیزات حساس را فراهم میکند. این قطعه، جریانهای قوی را با فرمانهای کوچک و کمقدرت مدیریت میکند و در بسیاری از سیستمها، کارکرد بدون دخالت مستقیم انسان را ممکن میسازد.
وظیفه و کار رله، قطع و وصل کردن جریان برق در مدارها بر اساس فرمان صادرشده است. زمانی که یک سیگنال الکتریکی ضعیف به سیمپیچ وارد میشود، نیروی مغناطیسی ایجاد شده باعث جابهجایی کنتاکتها و تغییر وضعیت مدار خواهد شد. این ویژگی کمک میکند تا بتوان جریانهای قوی را با استفاده از فرمانی کوچک و کمقدرت مدیریت کرد. به طور مثال در تابلوهای برق صنعتی یا سیستمهای خودکار خانگی برای کنترل موتور، پمپ، لامپ یا سایر تجهیزات پرمصرف مورد استفاده قرار میگیرد.
در این میان، رله چیست و چرا اهمیت دارد؟ این ابزار بهعنوان واسطهای میان بخشهای کنترلکننده و مصرفکننده عمل میکند و میتواند از مدار در برابر اضافهبار، اتصال کوتاه و نوسانات غیرمنتظره محافظت کند. استفاده از رله موجب افزایش ایمنی، خودکارسازی سیستمها و کاهش نیاز به کنترل دستی مداوم میشود.
بنابراین، رله علاوه بر نقش کلید الکتریکی، نقش حیاتی در تضمین ثبات و امنیت مدارها در محیطهای صنعتی و خانگی ایفا میکند.
اجزای تشکیل دهنده انواع رله و نقش هر بخش
هرچند رله در ظاهر یک کلید ساده به نظر میرسد، اما برای عملکرد دقیق و مطمئن نیاز به اجزای متعددی دارد که هرکدام وظیفه خاصی در فرآیند کلیدزنی بر عهده دارند. هماهنگی این بخشها باعث میشود این قطعه بتواند جریانهای قوی را با یک فرمان ضعیف کنترل کرده و ایمنی مدار را تضمین کند. اگر بخواهیم بررسی کنیم رله چیست و انواع آن، میتوان اجزای اصلی آن را به صورت زیر معرفی کرد:
- بوبین (ورودی): بخش تحریککننده رله که با اتصال 2 سر تغذیه، جریان الکتریکی را دریافت کرده و میدان مغناطیسی ایجاد میکند.
- تیغه مشترک: پایهای که سیگنال ورودی به آن متصل میشود و نقش واسطه در تغییر وضعیت مدار دارد.
- سیمپیچ مسی: سیمپیچ دور هسته که وظیفه تقویت میدان مغناطیسی را بر عهده دارد.
- تیغه باز (NO): در حالت عادی باز است و هنگام تحریک بوبین بسته میشود. برای روشن کردن مصرفکننده با فعال شدن رله باید از این پایه استفاده شود.
- تیغه بسته (NC): این تیغه به طور پیشفرض بسته است و با تحریک بوبین باز میشود. در صورتی که نیاز به قطع جریان پس از فعالسازی رله باشد، مصرفکننده به این پایه وصل خواهد شد.
- کنتاکتها: کنتاکتها بخش کلیدزنی هستند که مدار را قطع یا وصل میکنند. باید کیفیت بالایی داشته باشند تا از فرسایش سریع جلوگیری شود.
- هسته آهنی: یک میله فلزی که به وسیله سیمپیچ احاطه شده و هنگام عبور جریان، خاصیت مغناطیسی پیدا میکند.
- فنر بازگرداننده: این فنر پس از قطع جریان، وظیفه دارد تیغهها را به حالت اولیه بازگرداند تا کلید الکتریکی برای عملکرد بعدی آماده باشد.
- پایانه و محفظه: ساختاری است که اجزایی شامل آرمیچر، هسته و فنر را در یک قالب محافظ نگه میدارد.
- یاتاقان: قطعهای مکانیکی شامل انواع بلبرینگ که حرکت روان اجزای داخلی رله را ممکن میسازد.
انواع رله
با توجه به گستردگی کاربردها و طراحیهای متنوع رله برق را میتوان به 2 گروه اصلی تقسیم کرد که هر کدام وظیفهای متفاوت در مدارها بر عهده دارند. اگر میخواهید برای دانستن رله چیست و انواع آن بیشتر بدانید، ادامه مقاله را مطالعه کنید تا با جزئیات هر گروه و نحوه عملکرد آنها آشنا شوید.
رله حفاظتی: این نوع رلهها وظیفه پایش مداوم شرایط مدار را بر عهده دارند و هنگام بروز وضعیتهای غیرعادی مانند افزایش جریان، نوسان ولتاژ یا اتصال کوتاه به سرعت مدار را قطع میکنند. نقش اصلی آنها حفاظت از تجهیزات و پیشگیری از حوادثی مانند خرابی یا آتشسوزی است.
رله کنترلی: این گروه بیشتر در سیستمهای فرمان و فرآیندهای اتوماسیون به کار میروند. نوع کنترلی عملکرد بخشهای مختلف یک سیستم را مدیریت کرده و مانند یک هماهنگکننده، ارتباط میان اجزای مختلف مدار را برقرار میکنند تا فعالیتها به صورت منظم انجام شود.

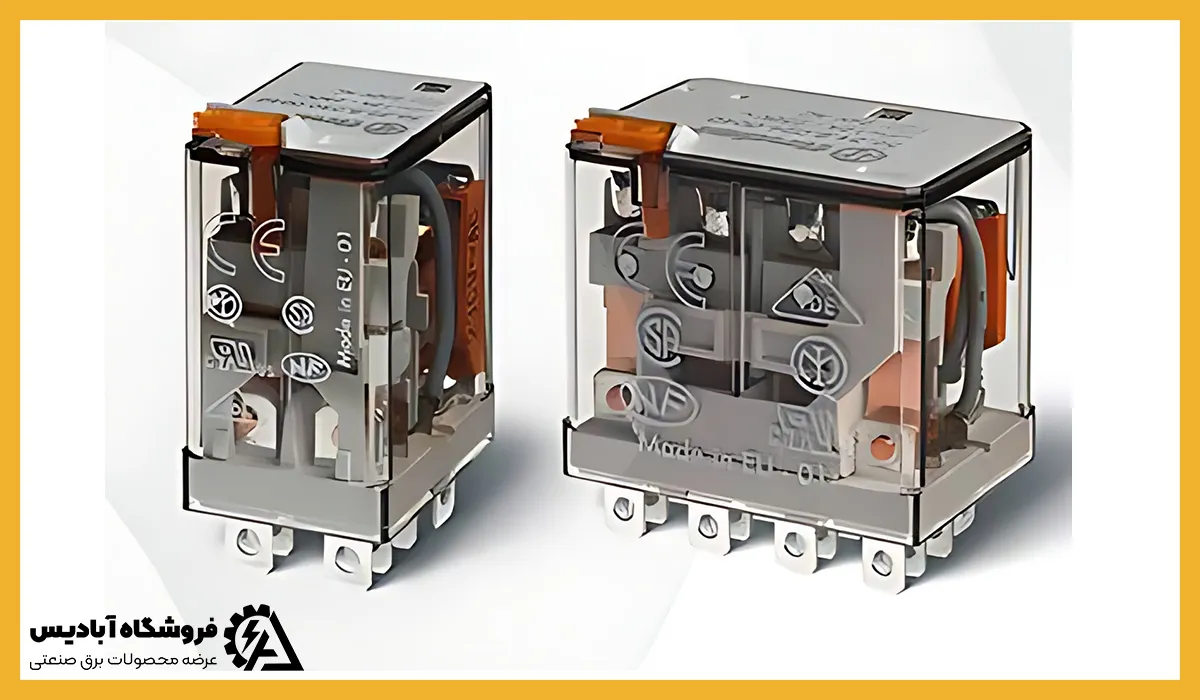

طبقهبندی رله بر اساس شیوه عملکرد
رله بر اساس شیوه عملکرد نیز به انواع مختلفی تقسیم میشود که مهمترین آنها عبارتند از:
- رله الکترومکانیکی: مدل الکترومکانیکی را میتوان از رایجترین و پرکاربردترین انواع رله دانست که بر اساس جابهجایی قطعات مکانیکی و ایجاد میدان مغناطیسی عمل میکند. مکانیزم عملکرد آنها به این صورت است که یک جریان الکتریکی ضعیف، باعث تحریک سیمپیچ و ایجاد حرکت مکانیکی در کنتاکتها شده و در نهایت باعث کنترل مدارهای پرقدرتتر میشود.
- رله الکترومغناطیسی: نوع الکترومغناطیسی با بهرهگیری از آهنربای الکتریکی، امکان کنترل مدارهای پرقدرت را تنها با یک ولتاژ و جریان ضعیف فراهم میکند. با تحریک سیمپیچ، میدان مغناطیسی ایجاد شده و آرمیچر حرکت کرده و مدار بسته میشود. پس از قطع جریان، فنر بازگرداننده آرمیچر را به وضعیت اولیه برمیگرداند.
- رله حرارتی (بیمتال): نوع حرارتی برای حفاظت از مدار در برابر اضافهبار طراحی شده است که با استفاده از 2 فلز با ضریب انبساط متفاوت کار میکند. عبور جریان موجب گرم شدن و خم شدن یکی از فلزها شده و همین تغییر باعث قطع مدار و جلوگیری از آسیب به تجهیزات میشود.
- رله مکانیکی: این مدل در واقع نوعی کلید مکانیکی متحرک است که قابلیت کنترل آن به وسیله سیگنال الکتریکی فراهم میشود. در این قطعه یک بخش انعطافپذیر مکانیکی وجود دارد که تحتتأثیر میدان مغناطیسی ایجاد شده توسط سیمپیچ، تغییر وضعیت میدهد. به همین دلیل، کاربر به جای روشن و خاموشکردن دستی، میتواند تنها با ارسال یک فرمان الکترونیکی عملکرد مدار را کنترل کند.
کاربردهای رله در صنایع مختلف
رله چیست و چرا در صنایع مختلف اهمیت دارد؟ رله وسیلهای است که با دریافت یک سیگنال کمقدرت، میتواند مدارهای جریان بالا را کنترل و ایزوله کند. این ویژگی باعث شده که در بسیاری از سیستمهای صنعتی، خانگی و خودرویی نقش حیاتی ایفا کند. استفاده از رله موجب افزایش ایمنی، دقت و طول عمر تجهیزات میشود و امکان مدیریت همزمان چند مدار را فراهم میآورد. در ادامه، کاربردهای اصلی رله در صنایع مختلف را بررسی میکنیم.

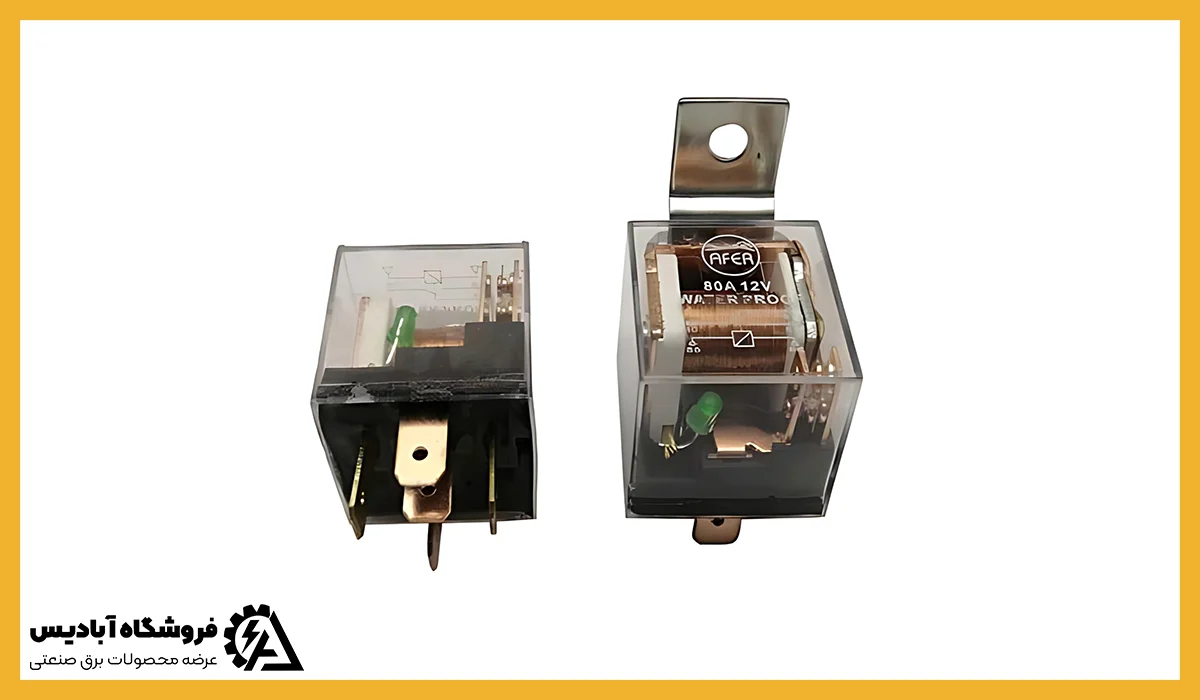

وسایل نقلیه و سیستمهای الکتریکی خودرو
رله در خودروها برای روشن و خاموش کردن چراغها، موتورهای کوچک و سیستمهای تهویه بهکار میرود. این قطعه جریان بالا را کنترل میکند و از آسیب دیدن مدارهای حساس جلوگیری مینماید. در خودروهای مدرن، رلهها نقش کلیدی در عملکرد ایمنی و مدیریت انرژی ایفا میکنند.
اتوماسیون خانگی و کنترل تجهیزات برقی
در سیستمهای خانه هوشمند، رلهها به کنترل لامپها، پمپها و وسایل برقی کمک میکنند. با استفاده از رله، امکان روشن و خاموش کردن تجهیزات از راه دور فراهم میشود. این کار علاوه بر راحتی، مصرف انرژی را بهینه میکند.
جداسازی مدارهای ضعیف و قوی
رلهها امکان جداسازی مدارهای کمقدرت و پرقدرت را فراهم میکنند. به کمک آن، تجهیزات حساس در برابر جریانهای بالا محافظت میشوند و ایمنی کل سیستم تضمین میگردد.
تجهیزات تست و عیبیابی مدارها
در آزمایشگاهها و کارگاههای تعمیراتی، رلهها برای تست مدارها و شبیهسازی شرایط مختلف جریان و ولتاژ بهکار گرفته میشوند. این کاربرد باعث میشود تشخیص خطا و رفع عیب با دقت و سرعت بیشتری انجام شود.
صنایع و خطوط اتوماسیون تولید
رلهها در خطوط تولید، کنترل موتورها، نوار نقالهها و سایر تجهیزات اتوماتیک را ممکن میسازند. آنها جریانهای بالا را مدیریت و فرآیندهای تولید را به صورت هماهنگ و ایمن اجرا میکنند.
کنترل بارهای سنگین الکتریکی
رلهها در صنایع، برای روشن و خاموش کردن بارهای سنگین مانند موتورهای صنعتی و کمپرسورها بهکار میروند. آنها از سوختن و آسیب دیدن تجهیزات جلوگیری میکنند.
سوئیچینگ مدارهای توان بالا
رله امکان سوئیچینگ مدارهای توان بالا را فراهم میکند و جایگزین ایمن و مقرون به صرفه برای کلیدهای دستی یا مکانیکی سنگین است.
پروژههای کاربردی و DIY
در پروژههای الکترونیکی و DIY، رلهها برای کنترل همزمان چند مدار و اجرای منطقهای ساده استفاده میشوند. این کاربرد به علاقهمندان اجازه میدهد مدارهای پیچیده را با ایمنی بیشتر طراحی کنند.
کنترل همزمان چند مدار
رلهها توانایی مدیریت همزمان چند مدار را دارند. با طراحی صحیح، میتوان جریانها و تجهیزات مختلف را بهصورت هماهنگ و مستقل از هم کنترل کرد، بدون آنکه عملکرد یک مدار روی دیگری تأثیر بگذارد. استفاده از رله در صنایع مختلف، با توجه به کاربردهای متنوع، ایمنی بالا و قابلیت کنترل جریانهای پرقدرت، از اهمیت ویژهای برخوردار است و شناخت دقیق آن به انتخاب صحیح تجهیزات کمک میکند.

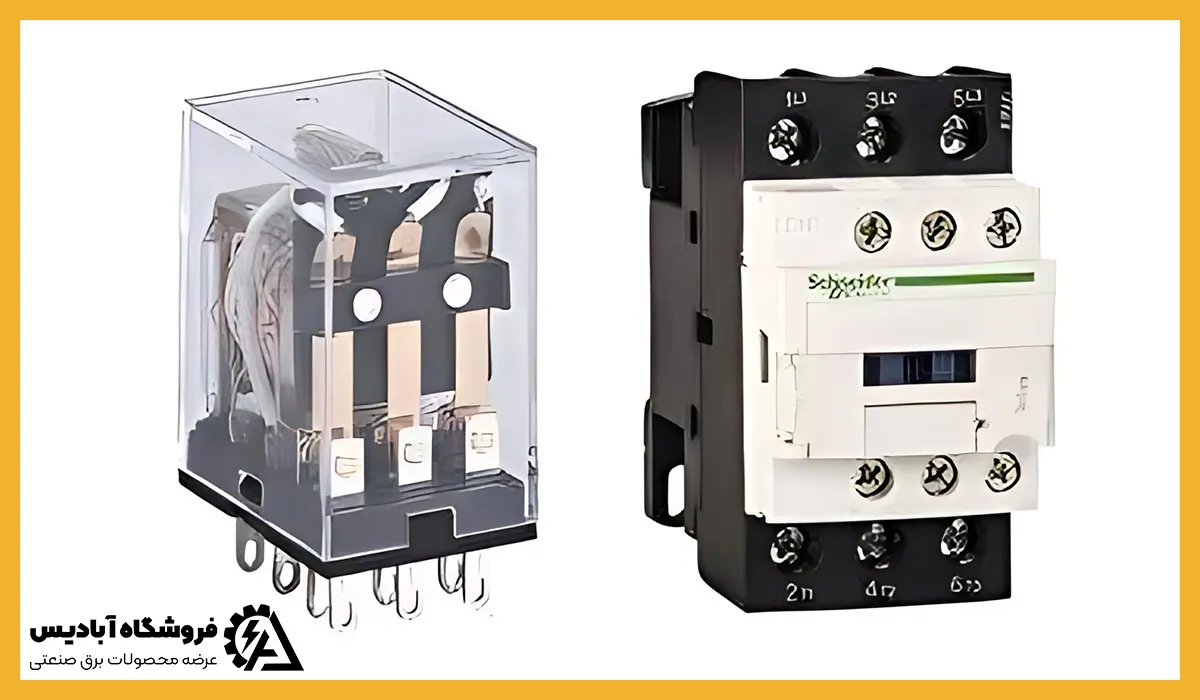

تفاوت رله با کنتاکتور
رله و کنتاکتور هر 2 تجهیزاتی برای سوئیچینگ جریان در مدارهای الکتریکی محسوب میشوند؛ اما طراحی و عملکرد آنها بسته به شرایط استفاده تفاوت دارد. شناخت این تفاوتها به انتخاب درست تجهیزات متناسب با نیاز شما کمک میکند.
- وظیفه اصلی: رله بیشتر در مدارهای فرمان با جریان محدود به کار برده میشود؛ در حالی که کنتاکتور برای بارهای قدرتی و مصرفکنندههای پرتوان مناسب است.
- حفاظت و ایمنی: کلید کنترل اغلب بدون امکانات حفاظتی اضافه به کار میرود؛ ولی کنتاکتور همراه با رلههای حفاظتی یا بیمتال استفاده میشود تا از بار و اتصال کوتاه جلوگیری کند.
- ظرفیت جریان: رله تنها تحمل جریانهای پایین و متوسط را دارد؛ اما کنتاکتور قادر است جریانهای بسیار بالا را در سیستمهای صنعتی مدیریت کند.
- ابعاد و طراحی: ماژول کنترلی کوچکتر، سبکتر و مناسب محیطهای محدود است؛ در مقابل کنتاکتور ابعاد بزرگتری دارد و اغلب در تابلو برق صنعتی نصب میشود.
- دوام و ماندگاری: رله در برابر استفادههای طولانیمدت استحکام کمتری دارد؛ اما کنتاکتور دارای طول عمر بالاتر و تحمل بیشتری در برابر تنش است.
در ادامه، جدول مقایسهای بین رله و کنتاکتور ارائه شده است تا تفاوتهای کلیدی آنها بهصورت خلاصه مشاهده شود:
| ویژگی | رله | کنتاکتور |
|---|---|---|
| وظیفه اصلی | استفاده در مدارهای فرمان با جریان محدود | مناسب برای بارهای قدرتی و مصرفکنندههای پرتوان |
| حفاظت و ایمنی | اغلب بدون امکانات حفاظتی اضافه | همراه با رلههای حفاظتی یا بیمتال برای جلوگیری از بار و اتصال کوتاه |
| ظرفیت جریان | تحمل جریانهای پایین و متوسط | مدیریت جریانهای بسیار بالا در سیستمهای صنعتی |
| ابعاد و طراحی | کوچکتر، سبکتر، مناسب محیطهای محدود | ابعاد بزرگتر، نصب غالباً در تابلو برق صنعتی |
| دوام و ماندگاری | استحکام کمتر در استفادههای طولانیمدت | طول عمر بالاتر و تحمل بیشتر در برابر تنش |
قیمت رله و عوامل موثر بر آن
قیمت رله ثابت نیست و بسته به ویژگیها و مشخصات هر مدل متفاوت است. این تنوع باعث میشود هنگام خرید رله، علاوهبر کیفیت و کارایی به جنبه اقتصادی نیز توجه ویژهای شود. اگر به دنبال محصولی با قیمت مناسب و مقرون بهصرفه هستید، سایت آبادیس میتواند یک گزینه ایدهآل برای بررسی و انتخاب باشد. به طور کلی، موارد زیر در قیمت نهایی این کلید الکتریکی تاثیرگذار هستند:
- برند و کشور سازنده
- تعداد پین یا کنتاکتها
- ظرفیت جریان و ولتاژ
- دیجیتال یا مکانیکی بودن
- ویژگیهای حفاظتی داخلی
- میزان عرضه و تقاضا در بازار
- نوع کاربرد (صنعتی یا عمومی)
- نوع عملکرد و ساختار مکانیکی
نکات مهم در انتخاب و خرید رله
انتخاب یک رله مناسب تنها به شناخت کلی آن محدود نمیشود، بلکه پارامترهای مختلفی باید مورد توجه قرار گیرند تا عملکرد مدار به صورت دقیق و ایمن تضمین شود. در ادامه به مهمترین معیارهایی که هنگام خرید باید مدنظر قرار دهید اشاره میکنیم:
- ولتاژ کاری: رلهها در 2 نوع AC و DC عرضه میشوند و هر یک در محدودههای ولتاژی متفاوت طراحی شدهاند. انتخاب نوع ولتاژ باید بر اساس شرایط مدار انجام گیرد.
- ولتاژ تحریک: ماژول کنترلی با ولتاژهای تحریک متنوعی مانند ۵، ۱۲، ۲۴، ۴۸، ۱۰۰ و حتی ۲۷۰ ولت کار میکنند؛ هماهنگی این ولتاژ با منبع تغذیه ضروری است.
- تعداد کنتاکتها: بسته به تعداد بارها یا دستگاههایی که قصد کنترل آنها را دارید، باید محصولی با کنتاکتهای کافی انتخاب کنید.
- جریان نامی: تحمل جریان از ویژگیهای کلیدی است که باید در نظر داشت. مقادیر متداول آن شامل ۵ تا ۲۵ آمپر بوده و انتخاب صحیح باعث جلوگیری از آسیب یا افت کارایی میشود.
- نوع محفظه: شرایط محیطی محل نصب (رطوبت، گردوغبار یا لرزش) تعیین میکند که چه نوع محفظه و بستهبندی مناسبتر است.
- فضای تابلو برق: حجم و ابعاد تابلو از عوامل مهم در انتخاب محسوب میشود تا نصب آن بدون مشکل انجام شود.
- دمای محیط: افزایش دمای محیط میتواند ظرفیت جریانکشی ماژول کنترلی را کاهش دهد؛ بنابراین باید متناسب با شرایط دمایی انتخاب شود.
سخن پایانی
در نهایت رله به عنوان وسیلهای حیاتی در کنترل و ایمنی مدارها، نقش قابل توجهی دارد و شناخت دقیق رله چیست و انواع آن، کاربردها و اجزا به انتخاب صحیح کمک میکند. پیشنهاد میکنیم برای خریدی مطمئن و اقتصادی، سایت آبادیس را انتخاب کنید؛ در این فروشگاه اینترنتی میتوانید محصولات را به صورت نقدی، اقساطی یا عمده سفارش دهید و از قیمتهای رقابتی بهرهمند شوید. ضمن اینکه مشاوره تخصصی در انتخاب مناسبترین نوع برای نیازهای مختلف ارائه میشود.
