انکودر (Encoder) یکی از تجهیزات حیاتی در اتوماسیون صنعتی و سیستمهای کنترل حرکت است که توانایی تبدیل حرکات مکانیکی به سیگنالهای الکتریکی را دارد. این دستگاه موقعیت، سرعت و جهت حرکت قطعات را ثبت کرده و اطلاعات ارزشمندی برای کنترلکنندهها فراهم میکند. همچنین به کنترلکنندهها این امکان را میدهد که عملکرد ماشینآلات و خطوط تولید را بهبود و خطاها را کاهش دهند.
اگر قصد خرید این محصول را دارید، فروشگاه اینترنتی برق صنعتی آبادیس ارائهکننده انواع محصولات اورجینال با قیمت مقرون بهصرفه است. در ادامه هم توصیه میکنیم همراه ما باشید تا با عملکرد، مزایا، انواع، کاربردها و نکات مهم خرید انکودر آشنا شوید و انتخابی دقیق و حرفهای انجام دهید.

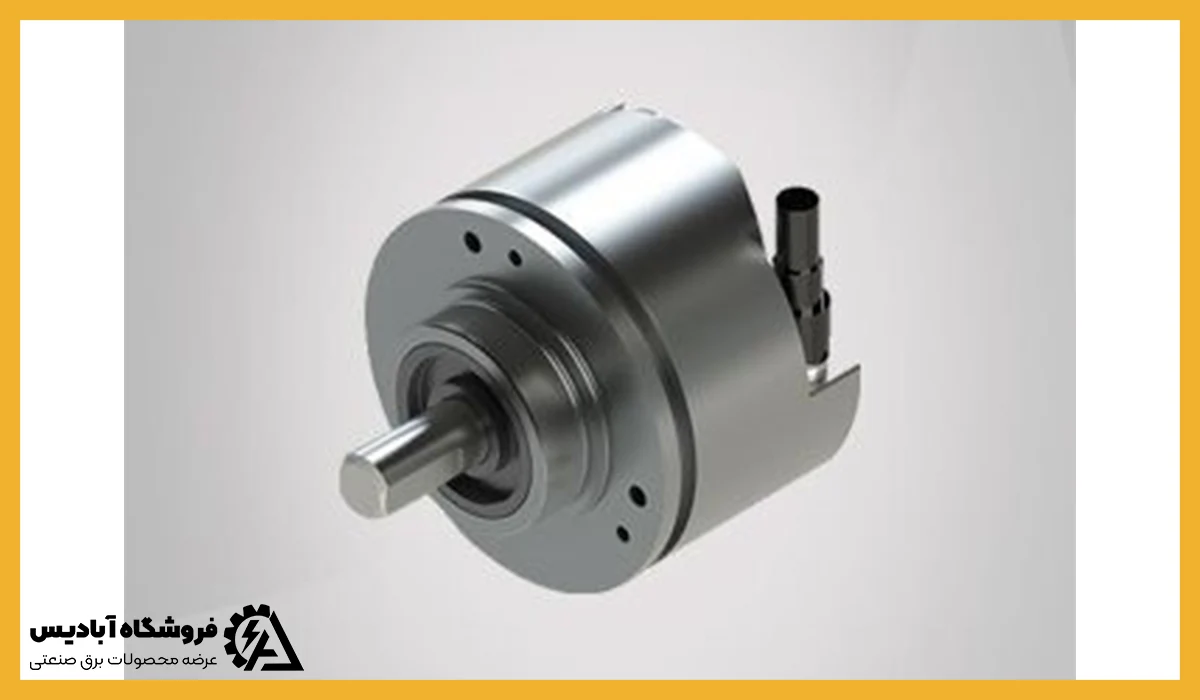

انکودر چیست؟
انکودر یک ابزار الکترومکانیکی است که توانایی تبدیل دادهها از یک شکل به شکل دیگر را دارد. این وسیله برای اندازهگیری پارامترهایی مانند موقعیت، سرعت، جهت حرکت و تعداد چرخشها به کار میرود. به بیان ساده، این سنسور توانمند، حرکات مکانیکی را دریافت کرده و آنها را به سیگنالهای الکتریکی قابل خواندن توسط کنترلکنندهها مانند PLC یا شمارندهها تبدیل میکند. اطلاعات تولید شده سپس به سیستمهای کنترل حرکت منتقل میشوند تا عملکرد دقیق تجهیزات، هماهنگی فرآیندها و کنترل هوشمند ماشینآلات تضمین شود.
توضیحاتی در خصوص عملکرد انکودر
مرکز عملکرد هر انکودر یک دیسک مکانیکی است که به شفت متصل شده و با چرخش آن دادههای حرکتی تولید میشود. برخی مدلها شفت توخالی دارند تا شفت دیگری از درون آن عبور کند و برخی شفت خروجی صلب دارند. روی دیسک خطوط و شیارهای دقیقی قرار گرفته که با عبور نور از منبع نوری، پالسهای نوری شکل میگیرند. سنسور مقابل این دیسک، نور عبوری را تشخیص داده و به سیگنال الکتریکی تبدیل میکند که به کنترلر ارسال شده و پایه عملکرد سیستمهای کنترلی دقیق را تشکیل میدهد.
با شمارش پالسهای تولیدشده، کنترلر قادر به تعیین موقعیت دقیق محور است. در مدلهای با وضوح بالا هر دور محور هزاران پالس تولید میکند. برخی نمونههای پیشرفته با 2 مجموعه پالس قادر به تشخیص جهت حرکت هستند؛ به طوری که حرکت رو به جلو با افزایش و حرکت معکوس با کاهش تعداد پالسها نمایش داده میشود و این امکان کنترل دقیق و پاسخ سریع در سیستمهای اتوماسیون و رباتیک را فراهم میآورد.
انواع انکودر
مدلهای متنوعی از انکودر در صنایع مختلف به کار گرفته میشوند که هر یک خصوصیات و قابلیتهای خاص خود را دارند و بسته به نیاز سیستم، کاربردهای متفاوتی پیدا میکنند. به طور کلی، این دستگاهها را میتوان بر اساس معیارهایی مانند ساختار داخلی، فناوری ساخت، دقت اندازهگیری و نوع سیگنال خروجی دستهبندی کرد.
آشنایی با انواع مختلف و ویژگیهای هر مدل، انتخاب مناسب را سادهتر میکند و باعث بهبود عملکرد تجهیزات میشود. در این خصوص پیشنهاد میکنیم برای خرید انکودر متناسب با نیاز خود به فروشگاه اینترنتی برق صنعتی آبادیس مراجعه کنید تا بدون دغدغه، خریدی مطمئن داشته باشید. در ادامه به بررسی مهمترین انواع این محصول میپردازیم.
انکودر چرخشی
انکودر چرخشی برای اندازهگیری زاویه دوران محورها طراحی شده و به صورت مستقیم موقعیت و سرعت چرخش را ثبت میکند. ساختار آن شامل یک شافت متحرک و دیسک مدرج است که با عبور نور یا میدان مغناطیسی، سیگنالهای دیجیتال یا آنالوگ تولید میکند. سیگنالها به کنترلکنندهها منتقل شده و امکان تعیین موقعیت دقیق شافت و تعداد دورانها فراهم میشود. انواع شفتدار و هالو شفت در بازار موجود هستند که خروجی آنها به شکل سوکتی یا کابلی است. این ابزار در ماشینآلات دوار، توربینها و رباتها اهمیت زیادی دارد و دقت اندازهگیری آن با افزایش تعداد خطوط روی دیسک مدرج افزایش مییابد.
انکودر خطی
انکودر خطی برای اندازهگیری جابهجایی خطی تجهیزات به کار میرود و در واقع معادل خطکش الکترونیکی است. انواع نوری، مغناطیسی و مقاومتی آن، امکان ارائه خروجی دیجیتال یا آنالوگ را فراهم میکنند. این حسگر در دستگاههای اتوماسیون، خطوط تولید و ماشینآلات پرس یا غلتکها برای ثبت حرکت طولی پیستونها و فاصله بین قطعات استفاده میشود. انکودر خطی به مهندسان امکان میدهد جابهجاییهای دقیق را کنترل کرده و هماهنگی فرآیندها و دقت تولید را افزایش دهند در نتیجه خطاها کاهش و کیفیت محصول بهبود مییابد.

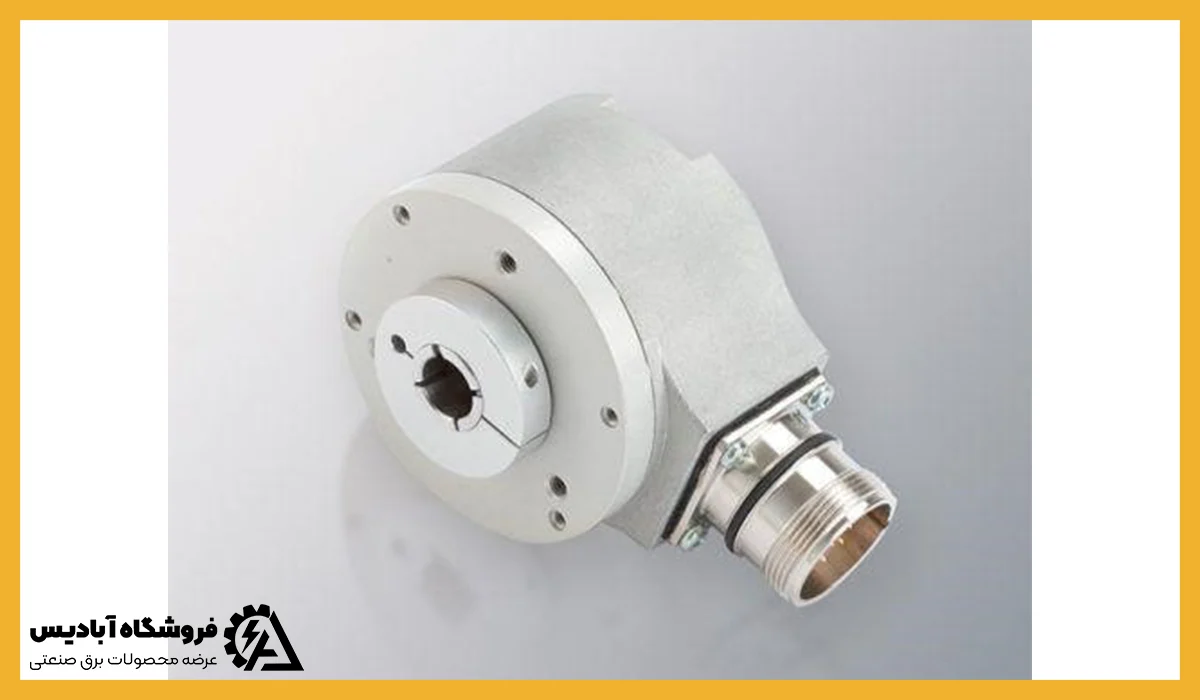

مزایای استفاده از انکودر
انکودر دارای مزایای متعددی است که در عملکرد و بهرهوری تجهیزات صنعتی نقش بهسزایی دارد. برای آشنایی بهتر با این ویژگیها، فهرستی از مهمترین مزایا تهیه کردهایم که عبارتند از:
- شناسایی دقیق زاویه و موقعیت قطعات متحرک
- کاهش نیاز به تعمیرات مکرر و هزینههای نگهداری
- ارائه دادههای قابل اعتماد با کمترین خطای اندازهگیری
- واکنش سریع به تغییرات حرکت برای بهبود دقت سیستم
- دوام طولانیمدت و قابلیت اطمینان بالا در استفادههای مداوم
- امکان کنترل دقیق حرکت و موقعیت در ماشینآلات و خطوط تولید
- عملکرد مستحکم حتی در شرایط محیطی سخت مانند تغییرات دما یا ارتعاش
بررسی کاربرد انکودر در صنایع مختلف
انکودر کاربردهای گوناگونی دارد و در صنایع و دستگاههای مختلف به کار برده میشود. موارد استفاده این حسگر در صنایع مختلف شامل موارد زیر است:
- صنایع نفت و گاز: در خطوط انتقال نفت و گاز، انکودر سرعت جریان و موقعیت تجهیزات را اندازهگیری میکند و به اپراتورها امکان کنترل دقیق پمپاژ و فرآیندهای حفاری را میدهد.
- حوزه پزشکی: در دستگاههای تصویربرداری و تجهیزات درمانی، موقعیت دقیق بخشهای متحرک دستگاه را ثبت کرده و موجب افزایش دقت و ایمنی در تشخیص و درمان بیماران میشود.
- نیروگاهها و توربینها: در توربینهای بادی و آبی، حرکت پرهها و سرعت چرخش را ثبت میکند تا سیستمهای کنترل، عملکرد بهینه و امنیت تجهیزات را حفظ کنند.
- ماشینآلات برش و تولید: در دستگاههای CNC و خطوط تولید پارچه و چوب، زمانبندی حرکت مواد و تیغهها را کنترل کرده و دقت برش و تکرارپذیری فرآیند را افزایش میدهد.
- جرثقیلها و تجهیزات سنگین: انکودر روی الکتروموتورهای جرثقیل نصب میشود تا حرکات خطی و چرخشی موتور را ثبت کند و اطلاعات دقیق برای کنترل ارتفاع و جابهجایی بار فراهم آورد.
- صنایع رباتیک: در رباتهای صنعتی، موقعیت و زاویه بازوها را به کنترلکننده ارسال کرده و امکان انجام عملیات دقیق، هماهنگی حرکتی و افزایش ایمنی را فراهم میکند.

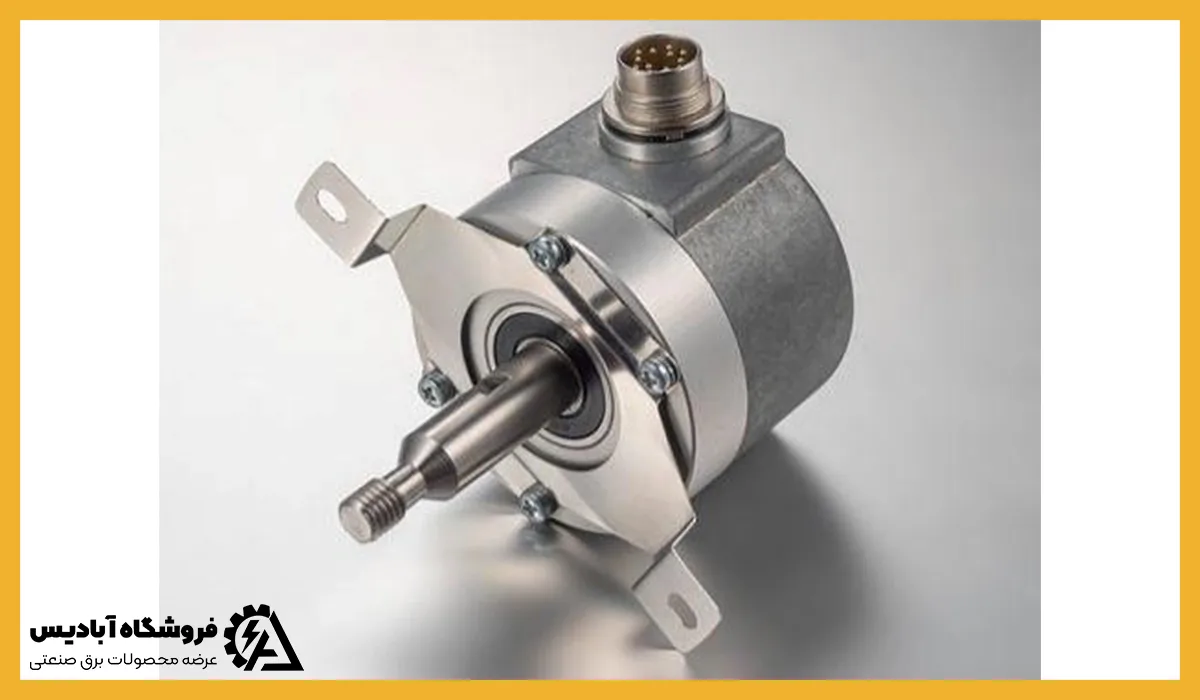

نحوه انتخاب انکودر برای اتوماسیون صنعتی
انتخاب انکودر مناسب یکی از مهمترین مراحل در پروژههای صنعتی و اتوماسیون به شمار میرود. تصمیمگیری درست، تضمین میکند که محصول انتخابی با نیازهای عملکردی و شرایط محیطی پروژه کاملا هماهنگ باشد. در ادامه، چندین نکته کلیدی برای خرید را با توضیح ارائه میدهیم تا انتخابی دقیق و بهینه داشته باشید:
- توجه به دقت و وضوح: دقت نشاندهنده نزدیکی اندازهگیری به مقدار واقعی و وضوح تعداد پالسهای خروجی در هر دور است. برای فرآیندهای حساس صنعتی و کنترل دقیق، استفاده از دستگاهی با وضوح بالا، عملکرد مطمئن و بدون خطا را تضمین میکند.
- ارزیابی شرایط محیطی: شرایط محیطی شامل دما، رطوبت، گرد و غبار و ارتعاشات، عملکرد تجهیزات حرکتی را تحتتأثیر قرار میدهد. انتخاب وسیلهای مقاوم و با درجه حفاظت بالا (IP Rating) برای محیطهای دشوار یا صنعتی ضروری است.
- قابلیتهای پردازش سیگنال: برخی تجهیزات دارای فیلترهای دیجیتال یا آنالوگ هستند که نویز را کاهش داده و کیفیت سیگنال را بهبود میبخشند. چنین قابلیتهایی برای پروژههای دقیق صنعتی و کنترل موقعیت، دقت عملکرد سیستم را به شکل قابل توجهی افزایش میدهد.
- سهولت نگهداری: نگهداری آسان و کمهزینه ابزار باعث افزایش بهرهوری سیستم و کاهش مشکلات عملیاتی میشود. دسترسی سریع به قطعات یدکی، آموزشهای نگهداری و دستورالعملهای ساده، فرآیند سرویسدهی را تسهیل کرده و هزینههای اضافی را کاهش میدهد.
- سازگاری با سیستمهای موجود: ابزارهای حرکتی باید با سیستمهای کنترلی، پروتکلهای ارتباطی و نرمافزارهای موجود سازگار باشند. تجهیزاتی که به آسانی در سیستم نصب شوند، زمان تنظیم و هزینه راهاندازی را کاهش داده و امکان یکپارچهسازی کامل با تجهیزات دیگر را فراهم میآورند.
- دوام و کیفیت ساخت: استفاده از مواد باکیفیت و رعایت استانداردهای بینالمللی باعث طول عمر بالا و عملکرد قابل اعتماد تجهیزات میشود. محصولاتی با دوام مناسب نیاز به تعمیرات و تعویض مکرر ندارند و عملکرد مطمئن و پیوسته در طولانیمدت تضمین میکنند.
- مقایسه برندها و قیمتها: برندهای معتبر مانند Omrom معمولا محصولات باکیفیت و خدمات پس از فروش مناسب ارائه میدهند. در کل توجه به تعادل کیفیت و قیمت اهمیت دارد و صرفا گرانی محصول، معیار انتخاب نیست.
سخن پایانی
انکودر نقش اساسی در دقت و هماهنگی سیستمهای اتوماسیون صنعتی و کنترل حرکت دارد و انتخاب صحیح آن میتواند کیفیت عملکرد تجهیزات را به طور چشمگیری افزایش دهد. با توجه به مطالب ارائهشده اکنون با انواع، کاربردها، مزایا، نکات خرید و جزئیات عملکرد این دستگاه آشنا شدهاید.
