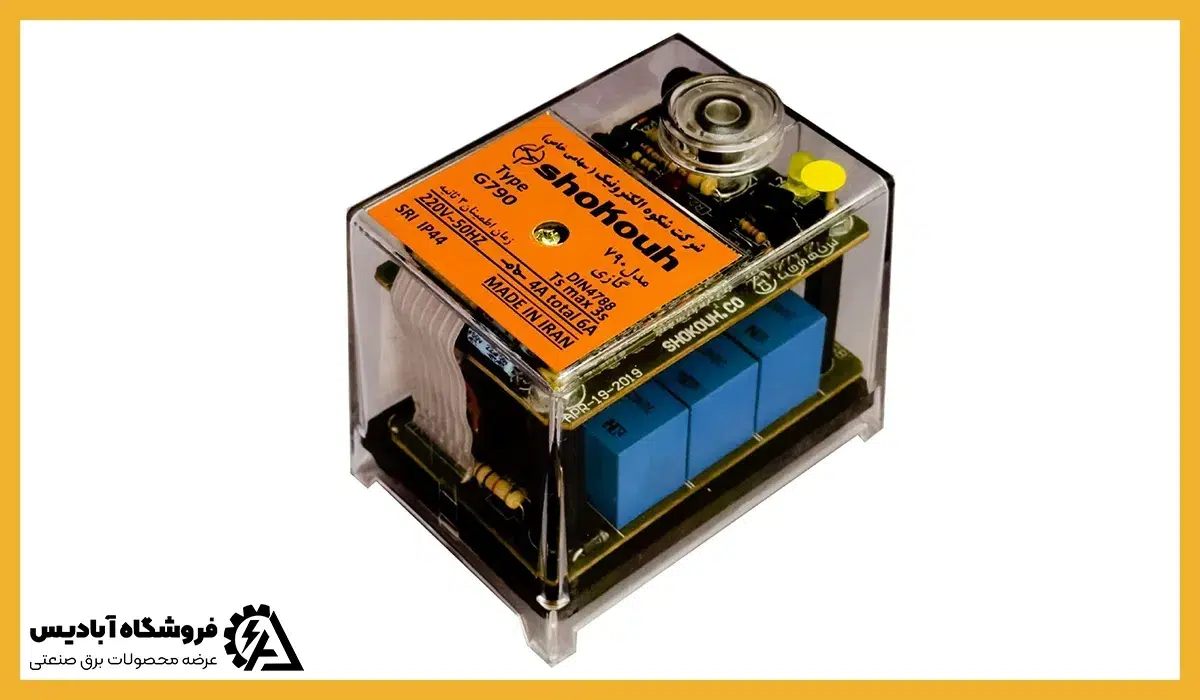

رله مشعل گازی چیست و چه وظیفهای دارد؟
رله مشعل گازی یکی از تجهیزات کلیدی در سیستمهای گرمایشی و صنعتی به شمار میآید که وظیفه کنترل و مدیریت روشن و خاموش شدن شعله مشعل یا بویلر را بر عهده دارد. این قطعه در واقع به عنوان یک سوئیچ الکتریکی پیشرفته عمل میکند که گاهی تحت عنوان ماژول کنترل مشعل یا واحد کنترل مشعل نیز شناخته میشود. وظیفه اصلی آن، نظارت بر ایمنی و عملکرد صحیح مشعل است؛ به این طریق که در صورت بروز هرگونه اختلال از طریق سنسورهای مرتبط، وضعیت سیستم را اعلام کرده و جلوی آسیبهای احتمالی را میگیرد.
رله مشعل گازی دقیق نقش مهمی در تنظیم میزان شعله مشعل دارد و به تضمین کارکرد بهینه و ایمن سیستم گرمایشی کمک میکند. در شرایط اضطراری، مانند نشت گاز یا افزایش غیرمعمول شعله به طور خودکار و ظرف کمتر از ۲۰ ثانیه جریان گاز را قطع کرده تا از بروز حادثه جلوگیری شود. این قطعه بر اساس نوع عملکرد خود از بخشهای گوناگونی تشکیل شده که هر کدام وظیفه مشخصی در فرآیند کنترل شعله بر عهده دارند.
بررسی اجزای مرتبط و تأثیر آنها در عملکرد رله
عملکرد صحیح رله مشعل گازی به سلامت و هماهنگی چند قطعه کلیدی وابسته است و اختلال در هرکدام میتواند باعث ریست یا خاموشی مشعل شود.
- میله یونی: تشخیص وجود شعله را بر عهده دارد و در صورت آلودگی یا تنظیم نادرست، فرمان قطع به رله ارسال میشود.
- ترانس جرقه: ایجاد جرقه پایدار را تضمین میکند و ضعف آن مانع تشکیل شعله میشود.
- فتوسل یا سنسور شعله: نبود سیگنال صحیح از این قطعه، عملکرد رله را مختل میکند.
- پرشر سوئیچ هوا یا گاز: فشار نامناسب را گزارش میدهد و از ادامه کار مشعل جلوگیری میکند.
- سیمکشی و اتصالات: انتقال پایدار جریان را ممکن میسازد و نقص در آن باعث خطای رله میشود.

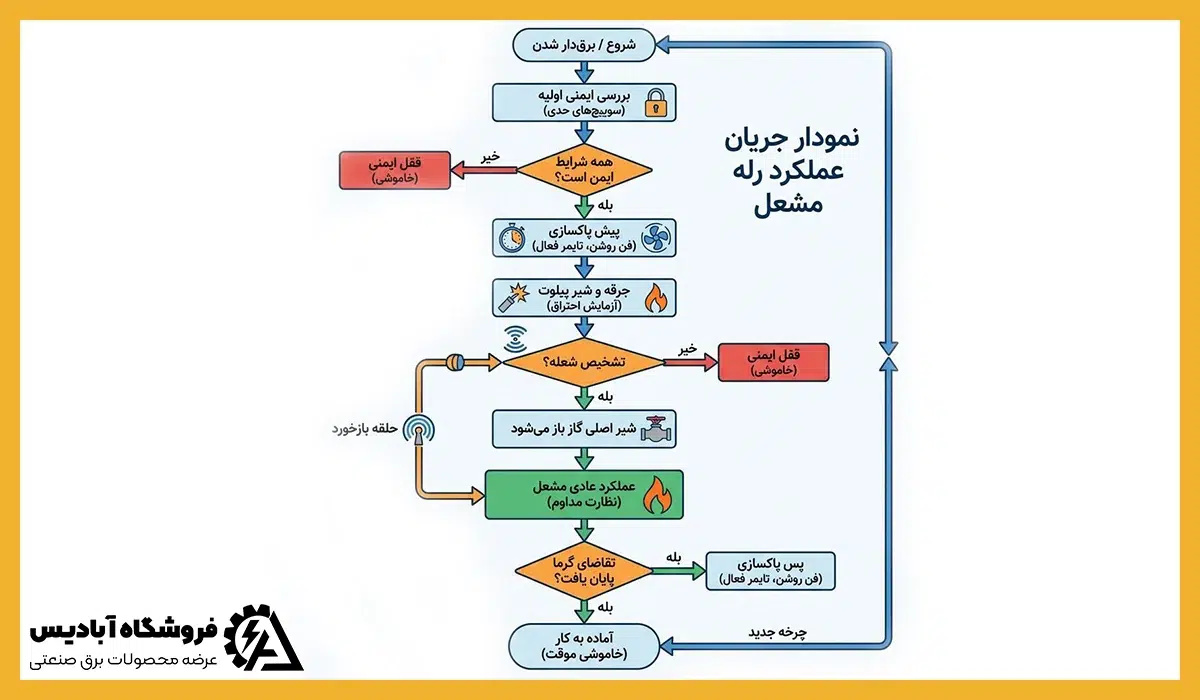

نمودار جریان عملکرد رله مشعل
نشانههای خرابی رله مشعل گازی
خرابی یا نقص در رله مشعل گازی میتواند باعث اختلال در روشن و خاموش شدن شعله، کاهش ایمنی یا حتی توقف کامل سیستم شود. به همین دلیل شناخت علائم اولیه خرابی کمک میکند تا پیش از ایجاد مشکل جدی، اقدامات اصلاحی انجام شود. برخی از رایجترین نشانههای خرابی عبارتاند از:
- خاموش شدن ناگهانی مشعل یا تأخیر در روشن شدن: وقتی رله در ارسال فرمان به مشعل دچار اختلال میشود، مشعل ممکن است بدون هشدار خاموش شود یا روشن شدن آن با تأخیر غیرمعمول همراه باشد.
- نمایش ارورهای مکرر روی پنل کنترل: پیغام خطا یا هشدارهای متناوب میتواند علامتی از نقص داخلی رله باشد که نیاز به بررسی دقیق دارد.
- صداهای غیرعادی: تقتق، وزوز یا جرقههای داخلی به طور معمول ناشی از خرابی قطعات مکانیکی یا الکترونیکی رله مشعل گازی هستند و نباید نادیده گرفته شوند.
- بوی سوختگی یا داغ شدن بدنه رله: این حالت میتواند نشانهای از اتصال کوتاه، سوختن مقاومتها یا خرابی ترانزیستورها باشد و بیتوجهی به آن امکان دارد منجر به آسیب جدیتر شود.
- روشن شدن و خاموش شدن کوتاه مدت مشعل: اگر مشعل پس از روشن شدن، سریع خاموش شود، این علائم علامت ناپایداری عملکرد رله و اختلال در کنترل شعله است.
- جرقهزنی ناقص یا عدم ایجاد جرقه: عدم تولید جرقه یا جرقههای ناقص میتواند نشانه خرابی رله یا قطعی در سیم کشی و اجزای مرتبط با جرقهزنی باشد.
- توقف موتور مشعل با وجود اتصال برق: اگر موتور مشعل کار نکند و سیستم برق برقرار باشد، احتمال وجود مشکل در رله یا مدارهای ارتباطی آن وجود دارد.
- ریست شدن مکرر رله: ریست ناگهانی و بدون دلیل رله، نشاندهنده اختلال در عملکرد داخلی و نیاز فوری به بررسی تخصصی است.
- پس زدن شعله یا ناپایداری ارتفاع شعله: ناپایداری شعله از عملکرد ضعیف رله و ناتوانی در کنترل دقیق جریان سوخت یا جرقه ناشی میشود که میتواند کارایی و ایمنی مشعل را کاهش دهد.
ابزارهای ضروری برای عیبیابی حرفهای رله مشعل
برای عیبیابی حرفهای رله مشعل گازی، استفاده از ابزارهای دقیق و استاندارد ضروری است. تکنسینها باید بتوانند جریان، ولتاژ، اتصال و سلامت قطعات را بهصورت دقیق اندازهگیری و تست کنند تا علت خرابی را سریع شناسایی کنند. ابزارهای مناسب، سرعت و دقت عیبیابی را افزایش میدهند و از خطاهای تشخیص جلوگیری میکنند.
| ابزار | کاربرد اصلی | نکات مهم در استفاده |
|---|---|---|
| مولتیمتر دیجیتال | اندازهگیری ولتاژ، جریان و مقاومت سیمها و ترمینالها | از تنظیم صحیح رنجها و اتصال مطمئن پروبها اطمینان حاصل کنید |
| فازمتر و تستر جریان | بررسی حضور و پایداری جریان برق در مسیر رله | پیش از تست، برق دستگاه را قطع کرده و از ایمنی ابزار اطمینان یابید |
| پیچگوشتی عایقدار و انبردست | باز و بسته کردن ترمینالها و اتصالات | استفاده از ابزارهای عایقدار برای جلوگیری از برقگرفتگی ضروری است |
| تستر پیوستگی سیمها | بررسی سالم بودن سیمکشی و اطمینان از انتقال جریان | سیمها را در حالت خاموشی سیستم تست کنید تا خطای اندازهگیری رخ ندهد |
| چراغ قوه یا نور جانبی کوچک | مشاهده دقیق اتصالات و قطعات حساس در فضای کم نور | نور کافی برای بررسی میله یونی و ترمینالها فراهم کنید |
| دستگاه اندازهگیری فشار گاز یا هوا | ارزیابی عملکرد پرشر سوئیچ و تأثیر آن بر عملکرد رله | از کالیبراسیون صحیح دستگاه اطمینان پیدا کنید |
پیشنیازهای ایمنی قبل از عیبیابی رله مشعل
قبل از شروع عیبیابی رله مشعل گازی، رعایت پیشنیازهای ایمنی ضروری است تا خطر برقگرفتگی، نشت گاز یا آسیب به قطعات به حداقل برسد.
- خاموش کردن برق و قطع منبع تغذیه: پیش از هر اقدام، برق سیستم را قطع کنید تا از بروز جریان ناگهانی جلوگیری شود.
- بستن شیر گاز: اطمینان از بسته بودن مسیر گاز، احتمال نشت و انفجار را کاهش میدهد.
- استفاده از ابزار عایقدار: پیچگوشتی، انبردست و سایر ابزارهای برق باید عایق استاندارد داشته باشند.
- تهویه مناسب محیط: در صورت وجود هرگونه نشت جزئی، هوا جریان داشته باشد تا تجمع گاز خطرناک رخ ندهد.
- پوشش تجهیزات حفاظتی شخصی: دستکش عایق و عینک ایمنی از آسیب فیزیکی و تماس با قطعات داغ یا تیز جلوگیری میکنند.
- بررسی محیط کار: از عدم وجود مواد قابل اشتعال یا آب در اطراف مشعل اطمینان حاصل کنید.
- آشنایی با دستورالعملها: قبل از آغاز کار، دستورالعمل تولیدکننده و نقشه سیمکشی را مرور کنید تا اقدامات اصولی باشد.
این اقدامات پایهای، شرایط امن و قابل اطمینانی برای عیبیابی حرفهای رله مشعل فراهم میکنند.

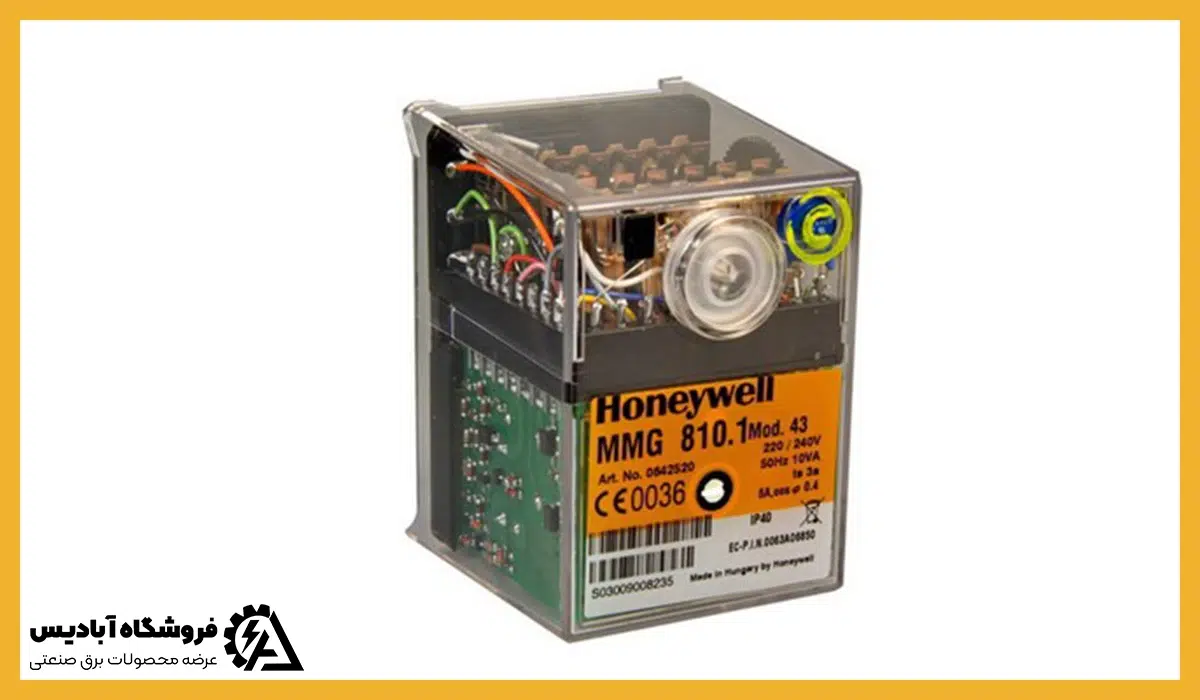

مراحل عیبیابی رله مشعل گازی
برای تعمیر و رفع خرابی رله مشعل گازی باید ابتدا به طور دقیق مشکل را شناسایی کرد. در صورتی که ، نشاندهنده نقص در رله باشند، صحت عملکرد آن بررسی شود. در واقع شناسایی علت اصلی مشکل، پیشنیاز هرگونه اقدام تعمیراتی است تا پس از رفع اختلال، رله بتواند مشعل را بدون وقفه و با عملکرد صحیح کنترل کند. در ادامه به مهمترین مراحل عیبیابی این قطعه کلیدی اشاره میکنیم:
- بررسی میله یونی: یکی از شایعترین عوامل ریست شدن، اختلال در عملکرد میله یونی است. برای تشخیص، باید اتصال میله به مشعل کنترل شود. عدم اتصال صحیح باعث میشود جریان الکتریکی به رله نرسد و دستگاه قادر به روشن نگه داشتن شعله نباشد. در برخی مدلهای پیشرفته، میله یونی آژیر هشدار خرابی دارد که وجود مشکل را اعلام میکند.
فاصله استاندارد میان میله یونی و بدنه حدود ۳ میلیمتر است و در صورت افزایش یا کاهش این فاصله میتوان با تنظیم دقیق، عملکرد رله را اصلاح کرد. همچنین بررسی آلودگی یا جرم گرفتگی میله نیز اهمیت دارد؛ زیرا گردوغبار یا چربی میتواند باعث کاهش حساسیت و ریست شدن مکرر رله شود.
- اطمینان از اتصال صحیح فاز و نول: اگر سیمها به درستی نصب نشده باشند، جریان لازم برای عملکرد میله یونی ایجاد نمیشود و رله حتی اگر شعله روشن شود، پس از چند ثانیه خاموش خواهد شد. اتصال صحیح فاز و نول باعث میشود جریان میکروآمپر به پایهها منتقل شده و رله بدون اختلال کار کند. بررسی سالم بودن سیمها و محکم بودن اتصالات نیز در این مرحله ضروری خواهد بود.
- فرسودگی و پایان عمر رله: فرسودگی رله از دیگر عوامل مهم در عملکرد است. برای تشخیص این مشکل، میتوان مدل قدیمی را با یک نمونه جدید جایگزین کرد. اگر پس از تعویض، دستگاه به حالت عادی بازگشت، مشخص میشود که رله قبلی عمر مفید خود را سپری کرده و عامل ریست مکرر بوده است؛ در غیر این صورت باید سایر بخشهای مرتبط از جمله سیم کشی، میله یونی و ترانسفورمر جرقه نیز بررسی و عیبیابی شوند. توجه داشته باشید که بررسی فرسودگی سادهترین روش به شمار میآید و میتواند پیش از انجام اقدامات پیچیدهتر، مشکل را مشخص کند.
- بررسی سیمکشی و اتصالات رله مشعل گازی: در بسیاری از موارد، علت ریست شدن یا خاموشی مشعل، شل بودن اتصالات یا قطعی سیمکشی است. اگر جریان برق بهصورت پایدار به رله نرسد، رله پس از چند ثانیه مشعل را خاموش میکند؛ حتی زمانی که شعله تشکیل شده است.
پس از اطمینان اولیه، لازم است سیمکشی بهصورت دقیق بررسی شود. شل بودن ترمینالها، فرسودگی روکش سیمها، اکسید شدن محل اتصال یا سوختگی سیم میتواند باعث افت ولتاژ و عملکرد ناپایدار رله شود. بررسی مسیر سیمها از منبع تغذیه تا رله، میله یونی و ترانس جرقه اهمیت زیادی دارد. استفاده از مولتیمتر برای تست پیوستگی و تشخیص قطعی یا نوسان ولتاژ توصیه میشود. در صورت مشاهده هرگونه آسیب یا تغییر رنگ سیمها، تعویض آنها بهترین راهکار برای جلوگیری از بروز مجدد مشکل خواهد بود.
رایجترین مشکلات رله مشعل و راه حل آنها
با توجه به توضیحاتی که در بخشهای قبلی درباره نشانهها و علائم خرابی رله مشعل گازی ارائه شد در این قسمت قصد داریم مروری جامعتر از رایجترین مشکلات این قطعه ارائه دهیم. این اطلاعات به صورت جدول، امکان شناسایی سریعتر ایرادات و انتخاب راهحل مناسب را برای کاربران و تکنسینهای تعمیر فراهم میکند.
| مشکل رایج رله مشعل گازی | راهحل پیشنهادی |
|---|---|
| فشار کم رله مشعل | بررسی فشار شبکه گاز، تمیز کردن یا تعویض فیلتر، تنظیم یا تعویض کلید فشار گاز |
| سر و صدای زیاد | بررسی و محکم کردن دریچه تنظیم هوا، بررسی یاتاقانهای موتور |
| خاموش شدن مکرر | تنظیم شعله، تقویت ولتاژ برق، تنظیم فاصله الکترودها |
| پس زدن شعله | تنظیم یا تعویض الکترودها، بررسی و تنظیم سیستم جرقه زنی |
| صدای بلند احتراق | تمیز کردن دیگ و دودکش، بررسی و تنظیم نازل و فشار پمپ سوخت |
| ریست شدن رله پس از تشکیل شعله | تمیز کردن میله یونیزاسیون، بررسی اتصال بدنه مشعل به زمین، بررسی اتصال فاز و نول |
| جرقه نزدن مشعل | تنظیم کردن الکترودهای جرقه، تعویض ترانسفورماتور جرقه، بررسی و تنظیم کابلهای جرقه |
معرفی بهترین رلههای مشعل گازی موجود در بازار
انواع رله مشعل گازی در بازار ایران توسط برندهای متنوعی عرضه میشوند که هر یک ویژگیها و مزایای خاص خود را دارند. از جمله برندهای معتبر میتوان به زیمنس، هانیول، برهما و کرم شرودر اشاره کرد. این برندها به دلیل کیفیت ساخت بالا و دوام طولانی در سیستمهای گرمایشی صنعتی و خانگی طرفداران زیادی دارند.
به ویژه برند کرم شرودر از جمله بهترین رله مشعل گازی به شمار میآید که از دقت عملکرد بالا و پاسخدهی سریع برخوردار است و با سیستمهای مختلف سازگاری گستردهای دارند. این محصولات دارای استانداردهای بینالمللی و مقاومت مناسب در برابر نوسانات برق و شرایط محیطی هستند و به همین دلیل انتخاب آنها برای کارکرد پایدار و طولانیمدت سیستم گرمایشی توصیه میشود.

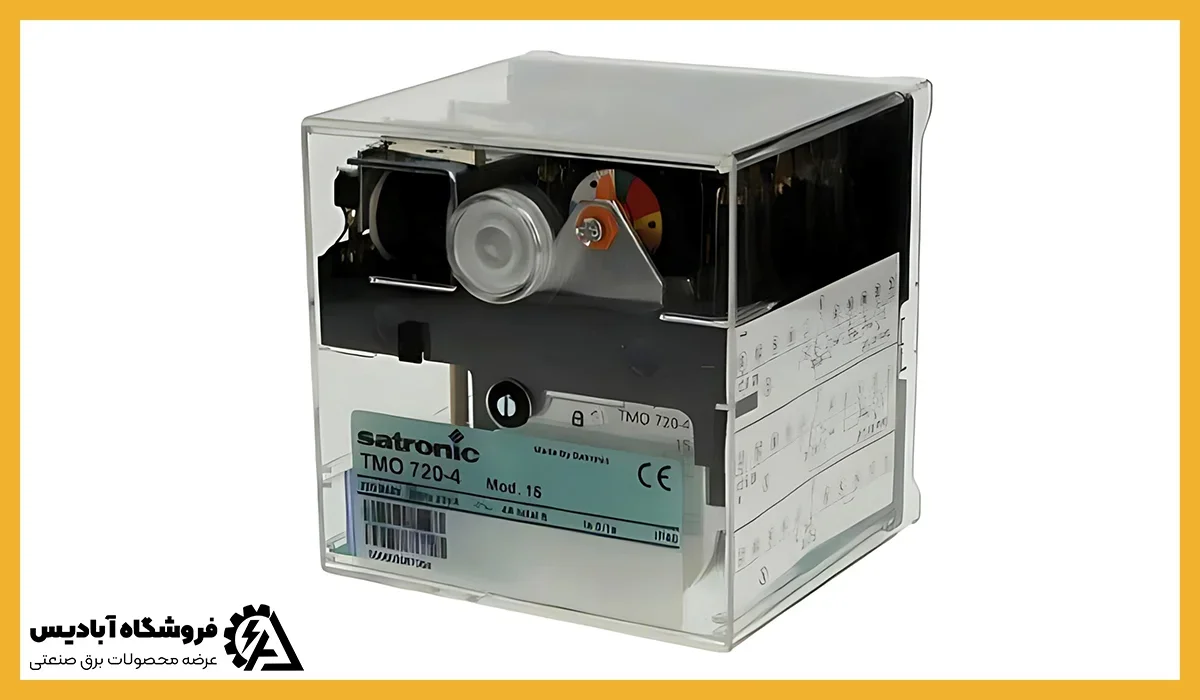

راهنمای انتخاب و خرید رله مشعل مناسب
برای انتخاب و خرید رله مشعل مناسب، ابتدا باید به سازگاری با مدل مشعل و استانداردهای ایمنی توجه کنید. رلهای که جریان و ولتاژ مورد نیاز سیستم را پشتیبانی نکند، عملکرد مشعل را مختل میکند. در شرکت پویان تجارت آبادیس، ما انواع رلههای باکیفیت را برای کاربردهای مختلف عرضه میکنیم و میتوانید با اطمینان خرید خود را از صفحه رلهها انجام دهید. هر محصول دارای مشخصات فنی دقیق و تضمین اصالت است تا عملکرد پایدار و طول عمر دستگاه شما تضمین شود. کارشناسان ما آماده مشاوره برای انتخاب بهترین رله مطابق نیاز شما هستند و خرید مطمئن را آسان کردهاند.
هزینه و قیمت رله مشعل گازی
تعیین قیمت رله مشعل گازی به عوامل متعددی بستگی دارد که هر یک میتوانند به نحوی بر هزینه نهایی تأثیرگذار باشند. ارائه یک رقم واحد برای این محصولات به دلیل تفاوت در برند، کیفیت ساخت، ظرفیت و ویژگیهای فنی آنها امکانپذیر نیست و نمیتواند به طور دقیق نشاندهنده ارزش واقعی باشد.
برای خرید رله مشعل گازی، توجه به کیفیت و اصالت محصول اهمیت زیادی دارد؛ زیرا یک رله استاندارد، عملکرد پایدار سیستم گرمایشی را تضمین کرده و از بروز اختلالات و مشکلات ایمنی جلوگیری میکند. در همین راستا، فروشگاه اینترنتی آبادیس گزینهای مطمئن به شمار میآید؛ زیرا این مجموعه محصولات اورجینال را به صورت مستقیم و بدون واسطه عرضه میکند و برای مشتریان امکان خرید اقتصادی و امن فراهم میشود. به طور کلی، موارد زیر بیشترین تأثیر را بر قیمت نهایی رله مشعل گازی دارند:
- توان و ظرفیت رله
- نوع سوخت مصرفی
- کیفیت ساخت و برند تولیدکننده
- تعداد سفارش و تقاضا در بازار

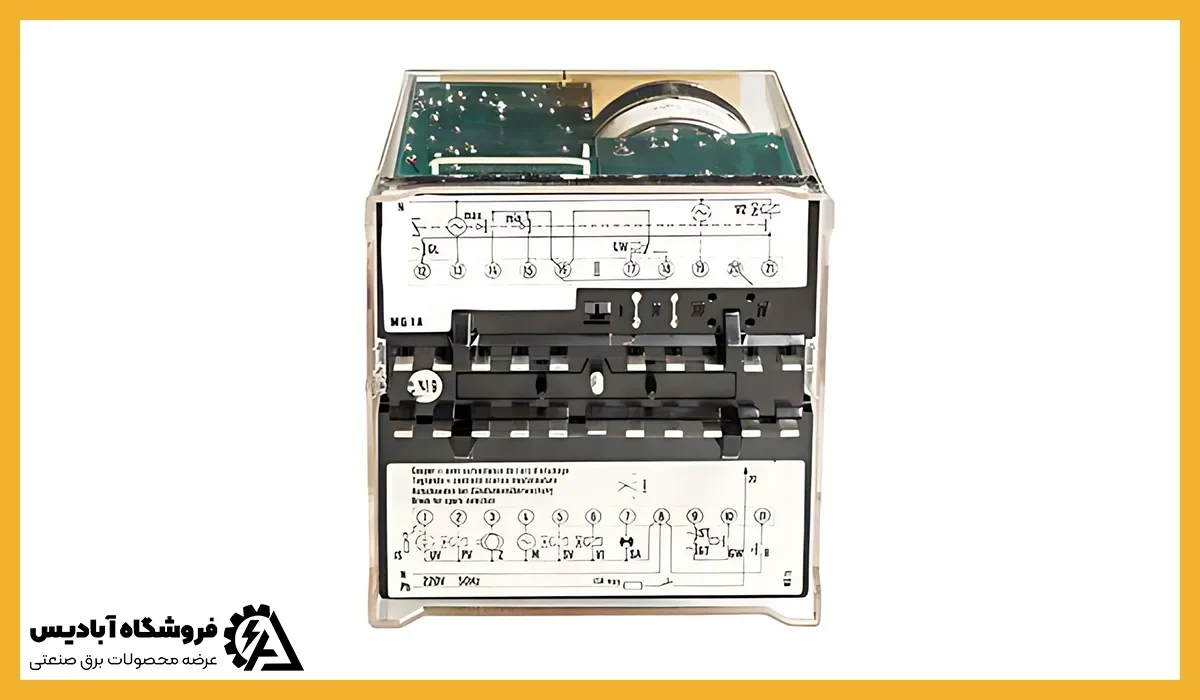

نکات ایمنی هنگام عیبیابی و تعمیر رله
هنگام سرویس و عیب یابی رله مشعل گازی رعایت نکات ایمنی و مراقبتی اهمیت بهسزایی دارد. در این قسمت مهمترین توصیهها هنگام نگهداری و تعمیر این قطعه را بررسی کردهایم تا فرآیند سرویس دستگاه شما با دقت و ایمنی کامل انجام شود. این نکات شامل موارد زیر میشوند:
- کنترل دورهای رله:بررسی عملکرد رله به صورت منظم، حتی در زمانی که مشعل خاموش است، باعث افزایش طول عمر قطعه و پیشگیری از خرابیهای ناگهانی میشود.
- تمیز کردن رله و قطعات داخلی:از ورود گردوغبار و آلودگی به داخل رله مشعل گازی جلوگیری کنید و در فواصل زمانی مشخص، قطعات داخلی را تمیز کرده تا مانع از ریست شدن یا اختلال عملکرد شود.
- نگهداری بادزن مشعل:قبل از تمیز کردن بادزن، سیمهای برق موتور را علامتگذاری و با دقت جدا کنید. سپس پیچهای فلنج را باز کرده و بعد موتور به همراه بادزن از بدنه مشعل جدا میشود. در ادامه بادزن به طور کامل بررسی و تمیز شود.
- بازبینی موتور و بادزن:پس از تمیز کردن، موتور و بادزن را کنترل کنید تا از عملکرد صحیح و سلامت مکانیکی آنها اطمینان حاصل شود.
- رگولاتور گاز و شیرها:شیرهای گاز را نباید تعمیر کرد و در صورت خرابی، باید توسط متخصص تعویض شوند. پس از نصب از نظر نشتی و عملکرد صحیح آن را بررسی کنید.
- بررسی اتصالات الکتریکی:تمام اتصالات موتور و شیرهای برقی باید از نظر سلامت و ایمنی کنترل شوند تا خطرات احتمالی ناشی از اتصال ناقص یا شل بودن سیمها به وجود نیاید.
- کنترل مسیر سوخت:هنگام عیبیابی، مسیر سوخت شامل شیر مغناطیسی گاز و رگولاتور و کلید فشار هوا باید بررسی شود تا هیچ انسدادی یا ناهماهنگی وجود نداشته باشد.
- بررسی کلیدها و پانل کنترل:عملکرد صحیح کلیدها و تنظیمات پانل کنترل مشعل را کنترل کنید تا اشکالات عملکردی رله یا سایر بخشها شناسایی شوند.
