میدانید چگونه یک قطعه کوچک میتواند عملکرد یک سیستم صنعتی بزرگ را کنترل کند؟ پایه رله همان نقطه اتصال میان فرمان و عمل است که در پشت صحنه، قطع و وصل دقیق مدارها را ممکن میسازد. بدون آن، بسیاری از فرآیندهای خودکار از کار میافتند و جریان برق، دیگر قابل کنترل نخواهد بود.
با توجه به اهمیت این قطعه کوچک برای خرید پایه رله مناسب، کافیست به مجموعهای اعتماد کنید که علاوهبر تنوع و اصالت کالا، واقعاً نیاز فنی شما را درک کند. فروشگاه اینترنتی قطعات برق صنعتی آبادیس با ارائه مشاوره تخصصی و قطعاتی استاندارد به شما کمک میکند تا انتخابی دقیق، ایمن و کاملاً متناسب با نوع مدار خود داشته باشید. در ادامه برای آگاهی بیشتر شما انواع پایه، نحوه انتخاب، نکات خرید، مراحل سیمکشی و قیمت آن را بررسی میکنیم.

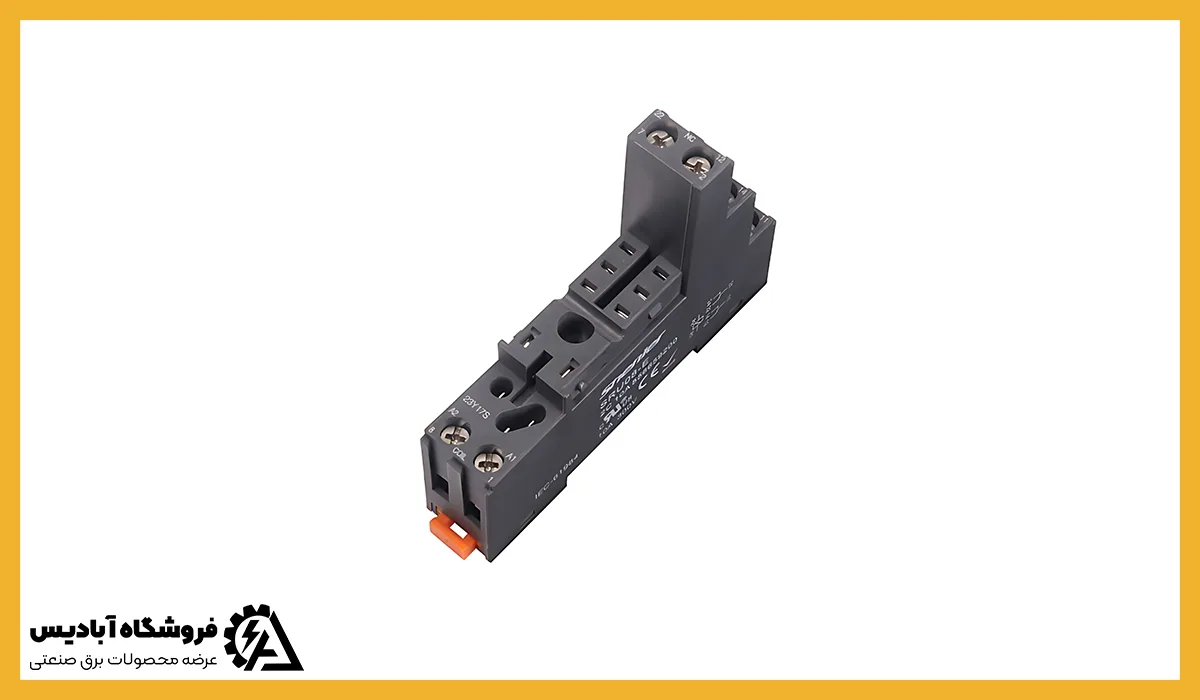

پایه رله چیست؟
پایه رله یکی از اجزای اصلی در سیستمهای کنترلی است که وظیفه اتصال رله به مدار را بر عهده دارد. این قطعه مسیر عبور جریان را کنترل میکند تا رله بتواند وظیفه قطع و وصل مدار را با دقت انجام دهد. هر پایه بسته به نوع رله و کاربرد، وظیفه خاصی در مدار ایفا میکند.
پایه رله معمولاً شامل نقاط اتصال ورودی و خروجی است که ارتباط میان بخش فرمان و قدرت را برقرار میسازد. عملکرد دقیق پایهها در پایداری مدار و سرعت واکنش رله نقش زیادی دارد. به همین دلیل، انتخاب پایه مناسب در زمان طراحی مدار بر ایمنی و طول عمر تجهیزات تأثیر مستقیم میگذارد.
اطلاعاتی در خصوص رلههای کنترل
رلههای کنترل به عنوان سوئیچهای الکترومغناطیسی، وظیفه دارند جریان مدار را بر اساس فرمان الکتریکی قطع یا وصل کنند. این رلهها در سیستمهای اتوماسیون، تابلو برق و دستگاههای حفاظتی نقش کلیدی دارند و بدون آنها فرآیند کنترل دقیق امکانپذیر نیست.
رلههای کنترل با عبور جریان از سیمپیچ خود، میدان مغناطیسی ایجاد کرده و کنتاکتها را جابهجا میکنند. در نتیجه، مسیر جریان در مدار تغییر میکند. این ویژگی باعث میشود مدارهای صنعتی بدون نیاز به دخالت دستی مدیریت شوند.
کاربرد پایه رله در سیستمهای کنترل صنعتی
پایه رله در سیستمهای کنترل صنعتی برای ایجاد ارتباط میان فرمانهای الکتریکی و تجهیزات اجرایی به کار میرود. در واقع این قطعه مسیر جریان را بر اساس فرمان کنترلی تنظیم میکند. در زمان خرید پایه رله باید به نوع مدار، ولتاژ کاری و ظرفیت جریان توجه کرد تا هماهنگی کامل بین بخش فرمان و عملگر حفظ شود. کاربردهای پایه رله در سیستمهای کنترلی عبارتند از:
- ارسال سیگنال بین کنترلر و عملگر
- کنترل قطع و وصل تجهیزات قدرت
- حفاظت از مدارهای حساس در برابر نوسانات
- اجرای فرآیندهای خودکار در تابلو برق صنعتی
- مدیریت روشن و خاموش شدن موتورها و پمپها

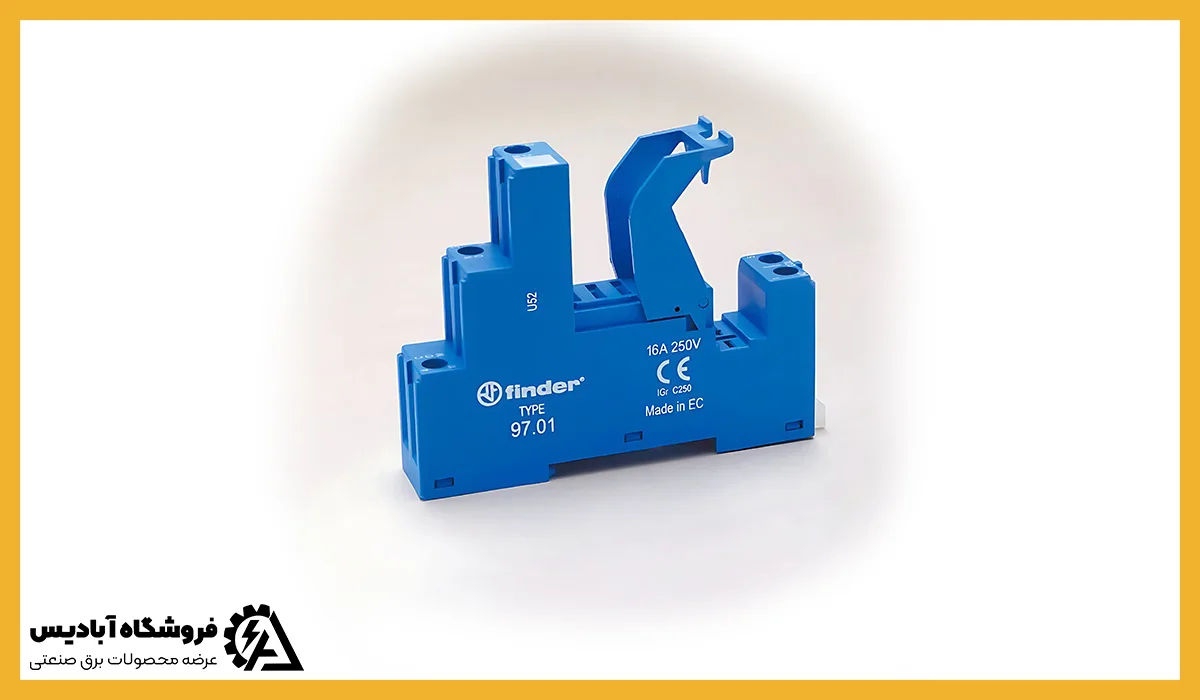

انواع پایههای رله
پایه رله با توجه به ساختار و وظیفه، شامل چند مدل است که هر کدام نقش مشخصی در عملکرد رله دارند. شناخت دقیق این پایهها برای طراحی مدار مطمئن ضروری است؛ زیرا هر یک از آنها در شرایط متفاوتی وظیفه قطع یا وصل جریان را انجام میدهند. در ادامه به بررسی انواع پایه میپردازیم.
پایههای کویل (A1 و A2)
این پایهها مسئول فعالسازی رله هستند. زمانی که ولتاژ به آنها اعمال شود، میدان مغناطیسی ایجاد میشود و کنتاکتها تغییر وضعیت میدهند. پایه A1 به منبع مثبت و پایه A2 به زمین یا منفی وصل میشود. این دو پایه اساس عملکرد رله را تشکیل میدهند و در تمامی مدلها وجود دارند.
پایه COM (مشترک)
پایه COM نقطه ورود جریان به رله است و به عنوان مرجع بین پایههای NO و NC عمل میکند. این پایه معمولاً به ورودی مداری متصل میشود که قرار است کنترل شود. دقت در اتصال صحیح پایه COM اهمیت بالایی دارد؛ چراکه مبنای عملکرد سایر پایهها محسوب میشود.
پایه NO (Normally Open)
این پایه در حالت عادی باز است و تنها زمانی که رله فعال شود، به پایه COM متصل میشود. از این پایه رله در مدارهایی استفاده میشود که در حالت عادی باید خاموش باشند و پس از فرمان کنترل روشن شوند. کاربرد آن در سیستمهای روشنایی و موتورهای صنعتی بسیار متداول است.
پایه NC (Normally Closed)
پایه NC در حالت عادی با پایه COM در تماس است و با فعال شدن رله، این اتصال قطع میشود. در مدارهایی که باید در حالت پیشفرض فعال باشند، از این پایه استفاده شود. معمولاً در سیستمهای ایمنی و هشداردهنده از پایه NC بهره میبرند.

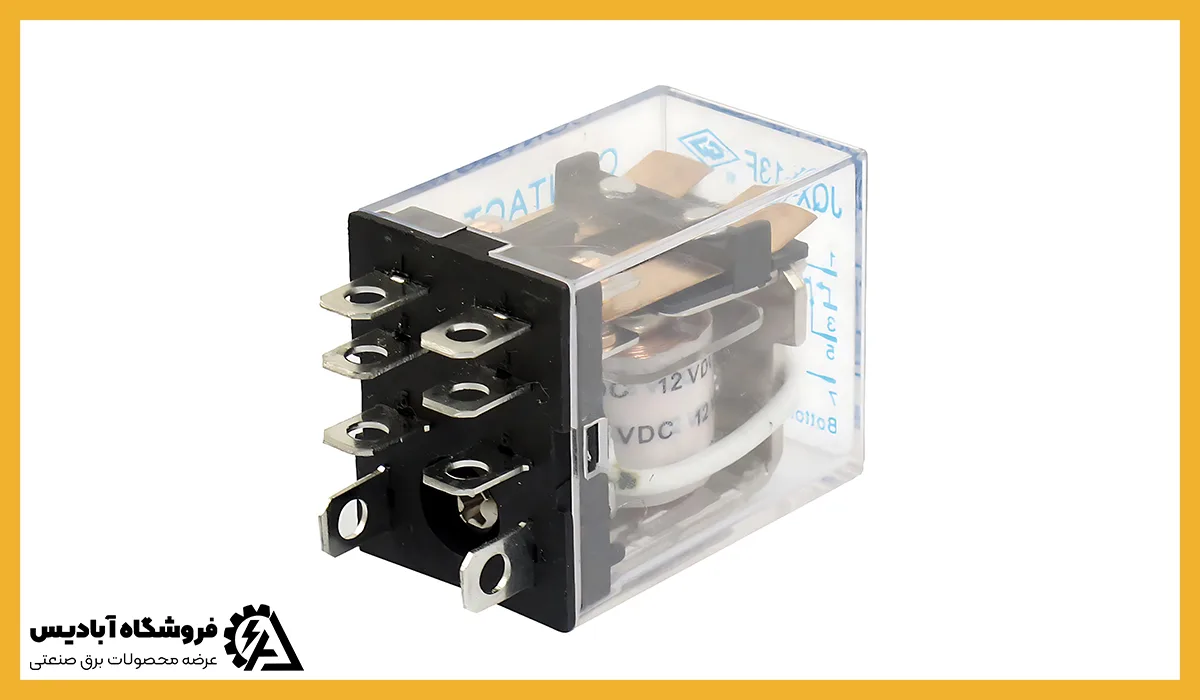

نکات مهم انتخاب پایه رله مناسب برای سیستمهای کنترل صنعتی
انتخاب صحیح پایه رله اهمیت زیادی در پایداری و ایمنی سیستمهای الکتریکی دارد. بیتوجهی به مشخصات فنی میتواند موجب آسیب به مدار یا اختلال در عملکرد تجهیزات شود؛ به ویژه در پایه رلههای دیجیتال باید پارامترهای فنی با دقت بررسی شوند. نکات کلیدی انتخاب و خرید پایه به قرار زیر هستند:
- ولتاژ و جریان کاری: پایه باید توان تحمل جریان و ولتاژ مدار را داشته باشد. انتخاب پایه با ظرفیت پایین باعث داغ شدن یا سوختن تجهیزات خواهد شد. بنابراین بررسی دقیق مشخصات فنی قبل از خرید ضروری است.
- تعداد پینها: مدارهای مختلف، تعداد پین متفاوتی نیاز دارند. انتخاب پایه با تعداد پین مناسب موجب نصب آسانتر و ارتباط دقیقتر بین بخشهای مدار میشود.
- جنس و مقاومت حرارتی: در محیطهای صنعتی، پایه رله باید در برابر دما، لرزش و رطوبت مقاوم باشد. پایههایی با جنس مقاوم و عایق قوی عمر طولانیتری دارند.
- سازگاری با سوکت رله: پایه رله باید با سوکت انتخابی هماهنگ باشد تا نصب و تعویض، آسان انجام شود. عدم سازگاری ممکن است موجب اتصالات ناقص یا خطا در عملکرد مدار شود.
- کیفیت ساخت و برند تولیدکننده: انتخاب پایه از برندهای معتبر، دقت عملکرد و دوام بیشتری تضمین میکند. محصولات باکیفیت معمولاً دارای استانداردهای ایمنی و تستهای صنعتی هستند.
- شرایط کاری و نوع کاربرد: در مدارهایی با جریان بالا یا شرایط محیطی خاص، باید از پایههای تقویتشده و دارای پوشش محافظ استفاده شود تا عملکرد سیستم در طول زمان پایدار بماند.
راهنمای سیمکشی پایههای رله
پایه رله باید با دقت و بر اساس نقشه فنی مدار، سیمکشی شود تا عملکرد رله پایدار و ایمن باشد. در سیستمهای کنترل صنعتی، رعایت ترتیب صحیح اتصالات از بروز خطا، نویز یا آسیب به تجهیزات جلوگیری میکند. همچنین انتخاب کابل مناسب، بررسی ولتاژ و تست عملکرد پس از نصب از نکات کلیدی در این مرحله است. در این بخش مراحل سیمکشی پایههای رله را به ترتیب تشریح میکنیم:
- اتصال پایههای کویل (A1 و A2): این دو پایه به منبع ولتاژ متناسب با نوع رله (AC یا DC) وصل میشوند. رعایت قطبیت در رلههای DC اهمیت دارد تا میدان مغناطیسی به درستی ایجاد شود.
- اتصال پایه COM به ورودی مدار: پایه COM باید به ورودی تجهیزی که قرار است کنترل شود، وصل شده تا عملکرد صحیح داشته باشد. اتصال اشتباه این پایه میتواند موجب عملکرد معکوس در مدار شود.
- اتصال پایه NO برای تجهیزات کنترلی: پایه NO به دستگاهی متصل میشود که باید فقط در حالت فعال شدن رله کار کند. معمولاً برای روشن کردن موتور یا لامپ از این پایه استفاده میشود.
- اتصال پایه NC برای مدارهای ایمنی: این پایه در حالت عادی جریان را عبور میدهد، اما هنگام تحریک رله مسیر را قطع میکند. در سیستمهای هشدار یا مدارهایی که نیاز به عملکرد پیوسته دارند، پایه NC گزینهای مناسب است.
- بررسی نهایی و تست عملکرد: پس از سیمکشی تمام پایهها با مولتیمتر عملکرد رله بررسی میشود تا از صحت اتصالات و تغییر وضعیت پایههای NO و NC اطمینان حاصل شود.

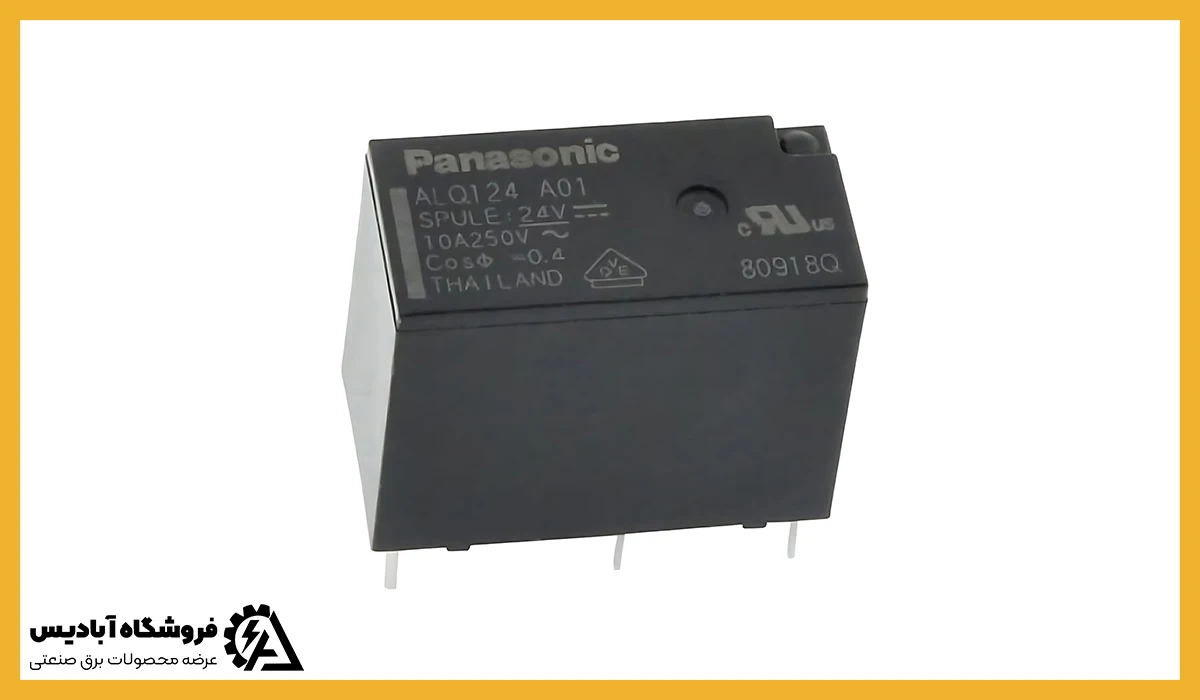

بررسی عوامل مؤثر در قیمت پایه رله
قیمت پایه رله تحتتأثیر عوامل فنی و محیطی قرار دارد و نمیتوان برای تمام مدلها رقم ثابتی تعیین کرد. شناخت این عوامل کمک میکند تا هنگام خرید، انتخابی اقتصادی و متناسب با نوع کاربرد داشته باشید. در ادامه به عوامل مؤثر بر قیمت پایه رله اشاره میکنیم:
- برند و کشور سازنده
- ولتاژ و جریان قابلتحمل
- جنس بدنه و مقاومت حرارتی
- سازگاری با رلههای صنعتی مختلف
- میزان تقاضا در بازار و شرایط عرضه
- نوع و مدل پایه (کوئل، NC، NO، COM)
سخن پایانی
در نهایت اینکه پایه رله مناسب میتواند تفاوت زیادی در عملکرد یک سیستم کنترل صنعتی ایجاد کند. این قطعه کوچک اما حیاتی با تضمین اتصال دقیق، پایداری و ایمنی مدار را حفظ میکند و باعث افزایش طول عمر تجهیزات الکتریکی میشود. انتخاب آگاهانه آن، گامی مهم در طراحی سیستمهای هوشمند و ایمن است.
اگر به دنبال خرید پایه رلهای هستید که هم از نظر دوام و کیفیت قابل تأیید باشد و هم از نظر قیمت مقرون بهصرفه، فروشگاه اینترنتی قطعات برق صنعتی آبادیس بهترین گزینه است. تیم فنی این مجموعه با ارائه مشاوره تخصصی و امکان خرید چکی و اقساطی، شما را در انتخاب پایه هماهنگ با نیاز صنعتیتان راهنمایی میکند تا تجربهای مطمئن و حرفهای از خرید داشته باشید.
