سنسور RTD یکی از ابزارهای پیشرفته اندازهگیری دما است که بر پایه تغییر مقاومت فلز در اثر نوسانات حرارتی عمل میکند. این حسگر با ترکیب فناوری دقیق و ساختار مقاوم در محیطهای صنعتی گوناگون عملکردی مطمئن و قابلاعتماد دارد. به دلیل دقت و پایداری بالا، سنسورها در بسیاری از فرآیندهای کنترل دما نقشی کلیدی ایفا میکنند.
از اینرو انتخاب و خرید سنسور RTD از یک منبع معتبر اهمیت زیادی دارد؛ زیرا کیفیت ساخت و اصالت قطعه مستقیماً بر دقت اندازهگیری تأثیر میگذارد. در این خصوص فروشگاه اینترنتی قطعات برق صنعتی آبادیس با عرضه مدلهای متنوع و اصل، شرایطی مطمئن برای انتخاب فراهم کرده است. در ادامه همراه ما باشید تا با عملکرد، کاربردها، مزایا، انواع و نکات خرید این قطعه بیشتر آشنا شوید.

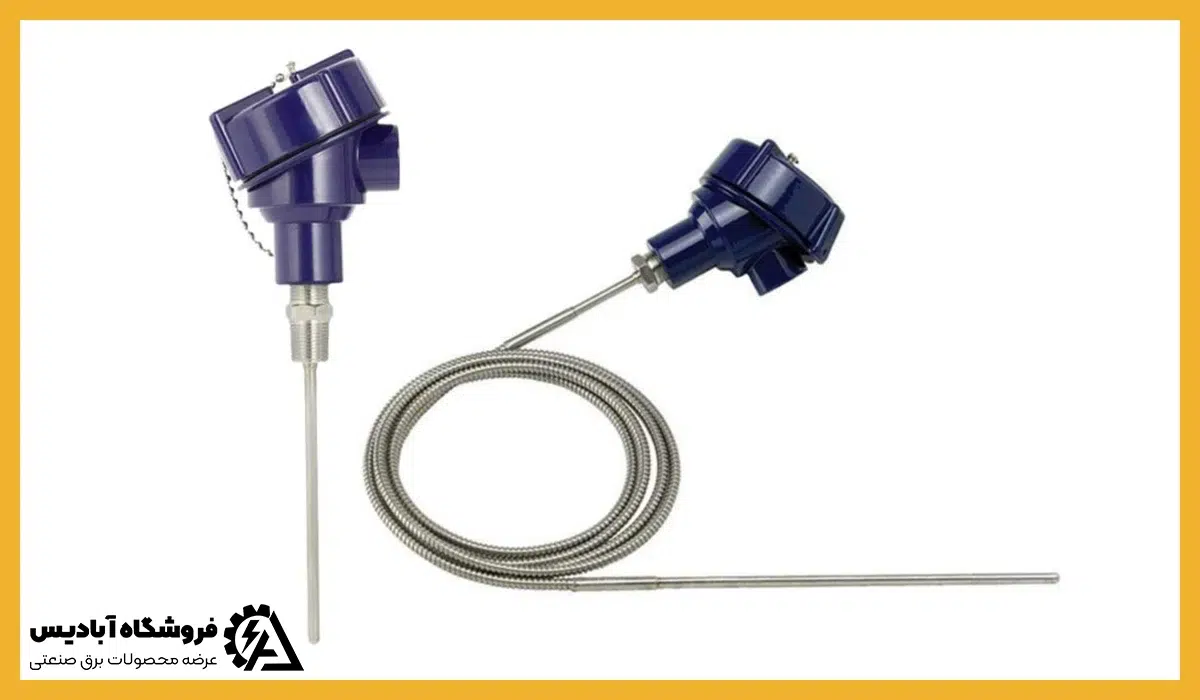

سنسور RTD چیست؟
سنسور RTD نوعی حسگر دقیق برای اندازهگیری دما در صنایع مختلف است که بر پایه تغییر مقاومت الکتریکی در برابر حرارت عمل میکند. این سنسور به دلیل پایداری بالا و دقت قابلتوجه در صنایع حساس، بیشترین استفاده را دارد. ماده اصلی تشکیلدهنده آن پلاتین است که توانایی حفظ دقت در شرایط دمایی مختلف را تضمین میکند و همین ویژگی، آن را به گزینهای ایدهآل برای فرآیندهای صنعتی تبدیل کرده است.
سنسور RTD به عنوان حسگر مقاومتی دما از تغییرات فیزیکی ماده برای تبدیل دما به سیگنال الکتریکی استفاده میکند. در این سنسور، مقاومت فلز با افزایش یا کاهش دما تغییر میکند و همین رابطه، مبنای عملکرد دقیق آن است. به دلیل ساختار مهندسیشده و مواد باکیفیت، این حسگر در مقایسه با حسگرهای ترموکوپل، ثبات و طول عمر بیشتری دارد.
بررسی نحوه کار سنسور RTD
اصل عملکرد سنسور RTD بر مبنای رابطه مستقیم بین مقاومت و دما است. هنگامی که دما بالا میرود، مقاومت فلز افزایش مییابد و در نتیجه ولتاژ خروجی تغییر میکند. این ولتاژ به کمک مدار اندازهگیری به دمای دقیق تبدیل میشود. طراحی دقیق این سیستم باعث میشود اندازهگیریها در گستره وسیع دمایی با خطای بسیار کم انجام گیرد.
در سنسور RTD جریان الکتریکی ثابتی از مقاومت فلزی عبور داده میشود و تغییرات ولتاژ اندازهگیری شده تا مقدار مقاومت محاسبه شود. سپس با استفاده از قانون اهم و منحنی دما-مقاومت، مقدار واقعی دما به دست میآید. این مکانیزم به دلیل پایداری در برابر نویز و تکرارپذیری بالا در سیستمهای کنترل صنعتی کاربرد گستردهای دارد.
کاربرد سنسور RTD در صنایع
سنسور RTD به دلیل دقت و پایداری بالا در حوزههای مختلف استفاده میشود. شناخت کاربردهای این حسگر برای مهندسان و افرادی که قصد خرید سنسور RTD دارند، اهمیت زیادی دارد؛ زیرا آگاهی از محیط کارکرد و شرایط فرآیند، باعث انتخاب دقیقتر و افزایش بهرهوری در سیستمهای اندازهگیری میشود. در این بخش به مهمترین کاربردهای این سنسور اشاره میکنیم:
- کاربرد در صنایع نفت، گاز و پتروشیمی برای کنترل دقیق حرارت فرآیندها
- استفاده در سیستمهای خودروسازی برای سنجش دمای موتور و قطعات حساس
- استفاده در صنایع داروسازی برای کنترل دمای واکنشهای شیمیایی حساس
- بهکارگیری در تجهیزات پزشکی و الکترونیکی برای حفظ عملکرد پایدار
- بهرهگیری در صنایع فولاد و ذوب فلزات برای نظارت بر دمای کورهها
- کاربرد در صنایع غذایی جهت کنترل دما در فرآیند پخت و بستهبندی

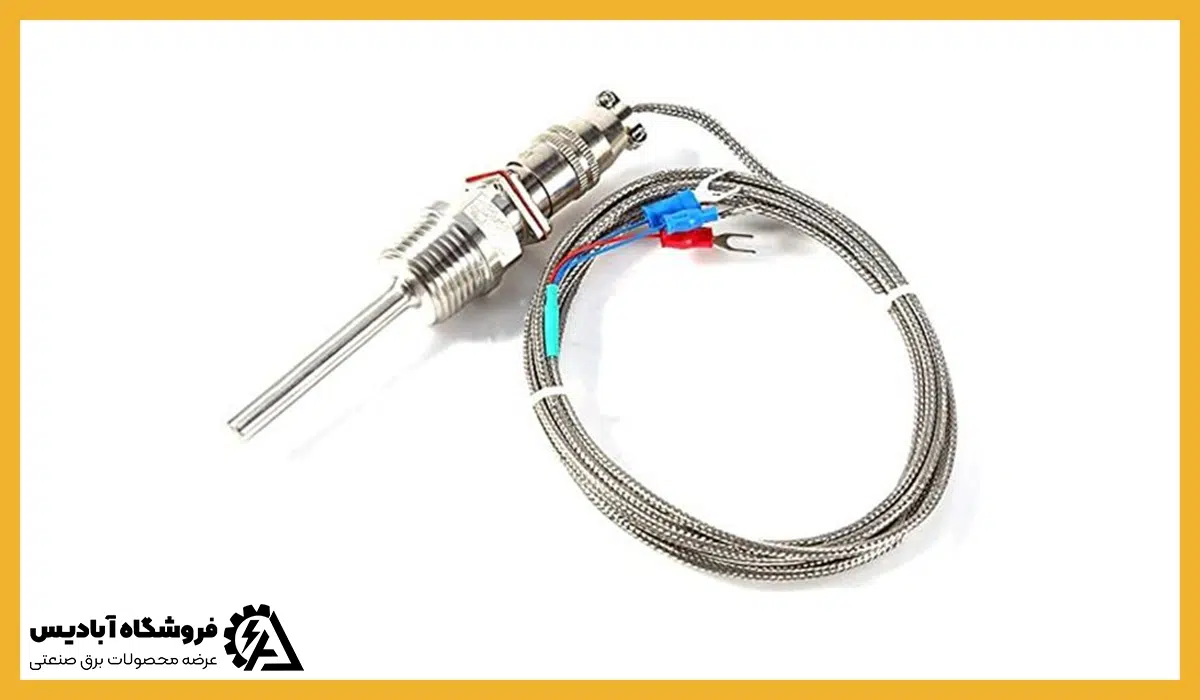

انواع سنسورهای RTD
سنسور RTD در مدلهای مختلفی طراحی میشود تا نیازهای متنوع صنعتی را پوشش دهد. تفاوت اصلی میان انواع این سنسورها در مقدار مقاومت پایه و دقت عملکرد آنها است. انتخاب نوع مناسب این حسگر بر اساس شرایط کاری و دمای محیط انجام میگیرد تا عملکرد دقیق و طول عمر بالا تضمین شود. در ادامه به بررسی انواع این سنسورها میپردازیم.
سنسور PT100
سنسور RTD مدل PT100 از پلاتین ساخته شده و دارای مقاومت ۱۰۰ اهم در دمای صفر درجه سانتیگراد است. این نوع سنسور به دلیل دقت بالا و سرعت واکنش مناسب در صنایع عمومی و آزمایشگاهی کاربرد زیادی دارد. عملکرد پایدار آن موجب شده گزینهای رایج در تجهیزات کنترلی محسوب شود.
سنسور PT500
در سنسور RTD مدل PT500 مقاومت پایه در صفر درجه سانتیگراد برابر با ۵۰۰ اهم است. این نوع برای شرایطی که نیاز به حساسیت بیشتر در تغییرات دمایی وجود دارد، مناسب است. چراکه به دلیل مقاومت بالاتر در سیستمهایی با فاصله سیم زیاد، سیگنال خروجی پایدارتری ارائه میدهد.
سنسور PT1000
سنسور RTD نوع PT1000 با مقاومت ۱۰۰۰ اهم در دمای صفر درجه، دقت اندازهگیری بیشتری نسبت به مدلهای پایینتر دارد. این ویژگی باعث شده در کاربردهایی که نیاز به کنترل دقیقتر دما است، مانند تجهیزات پزشکی و صنایع حساس الکترونیکی، گزینهای ایدهآل محسوب شود.
سنسور PT10000
در سنسور RTD مدل PT10000 مقاومت پایه بسیار بالاتر و برابر با ۱۰۰۰۰ اهم است. این ویژگی امکان استفاده در محدوده دمایی وسیع را فراهم میکند و دادههای دقیقتری ارائه میدهد. در پروژههایی با الزامات فوقالعاده دقیق و حساس مانند پژوهشگاهها، این مدل عملکردی بیرقیب دارد.
مزایای سنسور RTD
سنسور RTD به دلیل ویژگیهای فنی و عملکردی خود، مزایای متعددی دارد که باعث برتری آن نسبت به سایر سنسورهای دما شده است. این ویژگیها نقش تعیینکنندهای در دقت و دوام عملکرد دارند. در ادامه، مهمترین مزایای این حسگر صنعتی را مرور میکنیم:
- دقت بالا: این سنسورها قابلیت اندازهگیری دقیق دما را حتی در بازههای محدود دارند و همین ویژگی آنها را برای فرآیندهای حساس مناسب کرده است.
- محدوده کاری وسیع: این حسگر در گسترهای از دمای بسیار پایین تا بالا عملکرد پایدار دارد و خطای اندکی نشان میدهد.
- پایداری طولانیمدت: ساختار مقاوم و جنس باکیفیت سنسور، ثبات اندازهگیری را در طول زمان حفظ میکند.
- پاسخ خطی: ارتباط مستقیم بین دما و مقاومت موجب سادهتر شدن پردازش و کالیبراسیون دستگاه میشود.
عوامل مؤثر بر قیمت سنسورهای RTD
سنسورهای RTD تحتتأثیر مجموعهای از عوامل فنی و ساختاری قرار دارند که تعیینکننده کیفیت، دقت و دوام این قطعه در کاربردهای صنعتی هستند. هر یک از این مؤلفهها میتواند نقش مستقیم در افزایش یا کاهش هزینه نهایی سنسور داشته باشد و انتخاب آگاهانه آن موجب صرفهجویی بلندمدت در هزینههای نگهداری میشود. عوامل مؤثر بر قیمت سنسور RTD عبارتاند از:
- دقت اندازهگیری و سطح خطی بودن عملکرد
- نوع فلز بهکاررفته (پلاتین، نیکل یا مس)
- وجود مدارهای تقویت و تهویه سیگنال
- هزینه نصب، سیمکشی و نگهداری
- نوع ساختار (سیمپیچ یا فیلم نازک)
- اندازه و طراحی فیزیکی سنسور
- کیفیت اتصالات و مواد عایق
- دامنه دمای قابلتحمل سنسور
- برند و کشور سازنده

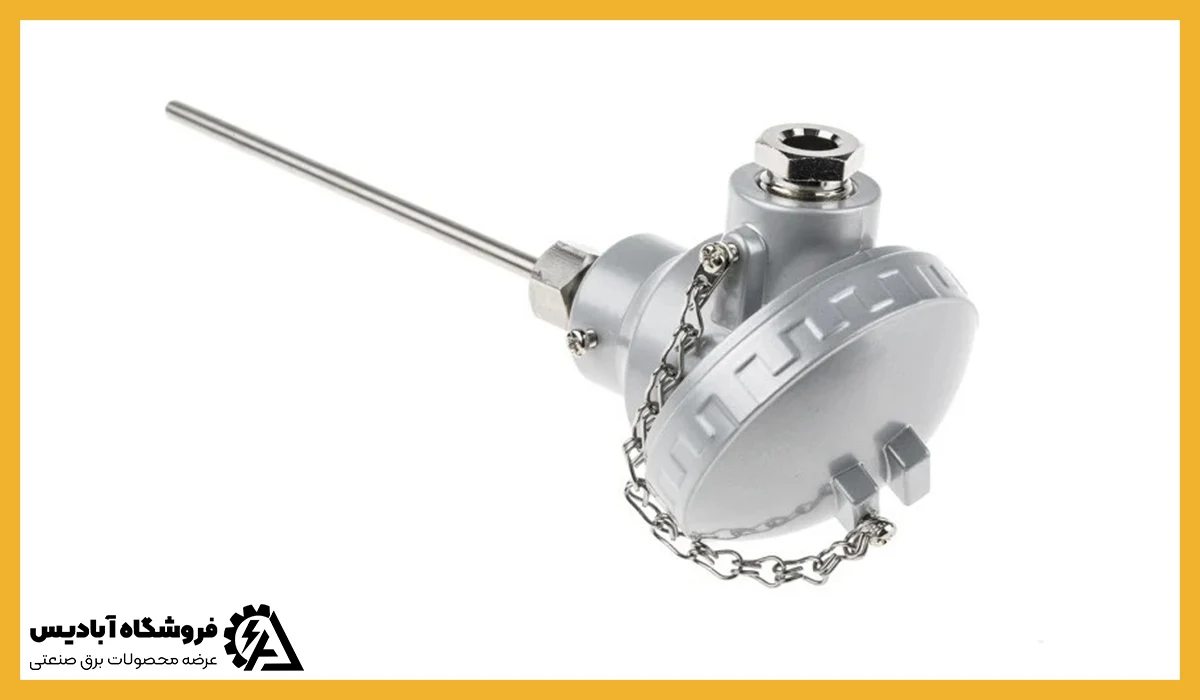

مهمترین نکات خرید سنسور RTD که باید بدانید!
خرید سنسور RTD نیازمند بررسی دقیق فنی و شناخت نیازهای عملیاتی است. هر خریدار باید پیش از انتخاب نهایی، چند عامل کلیدی را در نظر بگیرد تا سنسوری مناسب با شرایط محیطی و الزامات کاری خود تهیه کند. در ادامه این موارد را تشریح میکنیم:
- تعیین محدوده دمایی: پیش از خرید، محدوده دمایی مورد نیاز را مشخص کنید تا سنسور انتخابی بتواند در همان بازه، اندازهگیری دقیق و بدون خطا ارائه دهد.
- توجه به دقت سنجش: هر مدل سنسور RTD دقت متفاوتی دارد. در پروژهها با حساسیت بالا از مدلهای باکیفیتتر و کلاس دقیقتر استفاده کنید تا دادهها قابل اعتماد باشند.
- انتخاب نوع سنسور: سنسورها در انواع فیلم نازک و سیمپیچ تولید میشوند. مدل سیمپیچ برای شرایط صنعتی سنگین و مدل فیلم نازک برای تجهیزات دقیقتر مناسبتر است. انتخاب درست نوع سنسور، عملکرد سیستم را بهبود میدهد.
- بررسی کیفیت ساخت: ساختار فیزیکی و مواد استفادهشده در بدنه حسگر، بر دوام آن تأثیر مستقیم دارد. استفاده از آلیاژهای مقاوم در برابر خوردگی و رطوبت، عمر مفید دستگاه را افزایش و هزینه تعمیرات را کاهش میدهد.
- توجه به سیمکشی و مدار سیگنال: انتخاب کابل و مدار مناسب با سنسور RTD اهمیت زیادی دارد. در واقع استفاده از تجهیزات سازگار باعث کاهش نویز و حفظ دقت اندازهگیری در سیستمهای کنترل دما میشود.
- ضمانت و خدمات پس از فروش: خرید سنسور از فروشنده معتبر، اطمینان از اصالت کالا و پشتیبانی فنی را فراهم میکند و انتخابی ایمن برای کاربران حرفهای به شمار میآید.
سخن پایانی
سنسور RTD نقشی حیاتی در سیستمهای کنترل دما دارد و ترکیب دقت، پایداری و عملکرد خطی آن باعث شده در صنایع گوناگون جایگاهی غیرقابل جایگزین پیدا کند. این حسگرها با ارائه دادههای دقیق و قابلاعتماد، پایهای مطمئن برای تصمیمگیری در فرآیندهای صنعتی به شمار میآیند و در بهبود بهرهوری نقش مهمی ایفا میکنند.
از این جهت برای خرید سنسور RTD باید به اصالت کالا و کیفیت ساخت آن توجه ویژه داشت؛ زیرا انتخاب اشتباه ممکن است موجب خطاهای پرهزینه در اندازهگیری شود. در همین راستا فروشگاه اینترنتی قطعات برق صنعتی آبادیس با فروش عمده، ارسال سریع به سراسر کشور، ارائه مشاوره فنی رایگان و امکان پرداخت اقساطی یا چکی، بهترین انتخاب برای خریداران حرفهای است.
