کلید حرارتی یکی از تجهیزات اصلی تابلوهای برق است که با عملکرد دقیق خود از موتور در برابر شرایط غیرعادی حفاظت میکند. داشتن اطلاعاتی از این محصول، باعث میشود خریدی مطمئن و کارآمد داشته باشید. اگر در پی خرید این کلید با بهترین کیفیت و قیمت مناسب هستید، فروشگاه قطعات برق صنعتی آبادیس مرجعی مطمئن برای شما خواهد بود. توصیه میکنیم در ادامه با ما همراه باشید تا با نحوه عملکرد، انواع کلید، روش تنظیم، عوامل موثر بر قیمت و نکات خرید کلیدهای حرارتی آشنا شوید.
کلید حرارتی چیست؟
کلید حرارتی ابزاری حفاظتی در مدارهای الکتریکی و کنترل به شمار میرود که وظیفه اصلی آن تأمین ایمنی موتورهای الکتریکی در برابر خطرات ناشی از اضافهبار و اتصال کوتاه است. این وسیله را «کلید محافظ موتور» نیز مینامند و در حقیقت نوعی بریکر یا قطعکننده مدار محسوب میشود که میتواند جریان عبوری از موتور را کنترل و در صورت بروز شرایط غیرعادی، مدار را قطع کند.

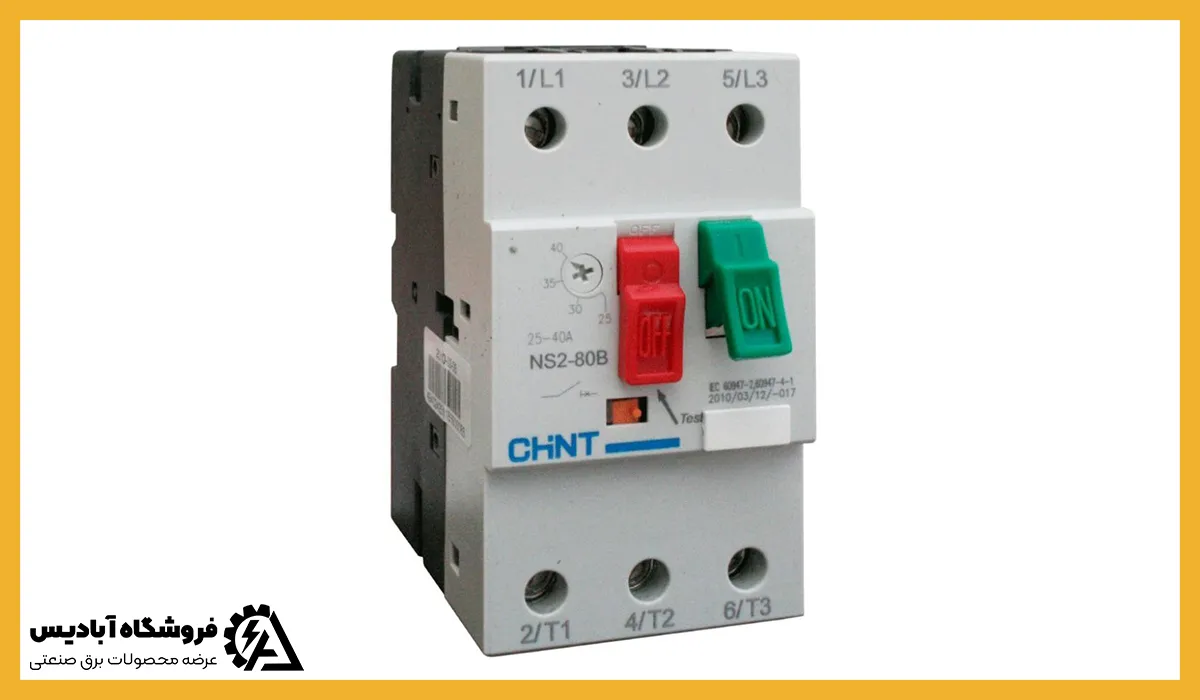

نحوه عملکرد کلید حرارتی
کلید حرارتی 2 وظیفه اساسی بر عهده دارد: حفاظت حرارتی و حفاظت مغناطیسی. این 2 مکانیسم در کنار هم شرایط ایمن برای کارکرد موتورهای الکتریکی را فراهم میکنند و مانع از بروز آسیبهای جدی در زمان اضافهبار یا اتصال کوتاه میشوند. در بخش حفاظت حرارتی، کلید بر مبنای عملکرد بیمتال طراحی شده است. داخل این کلید 2 فلز ناهمجنس با ضریب انبساط متفاوت قرار گرفته که در اثر عبور جریان بیش از حد مجاز شکل آنها تغییر میکند.
از ویژگی مهم این حفاظت میتوان گفت که با تاخیر زمانی همراه است و پس از خنک شدن فلزها دوباره به حالت اولیه بازمیگردد و امکان وصل مدار فراهم میشود.
برای مقایسه و روشنسازی مفهوم، اگر بخواهیم بپرسیم کلید بریکر چیست، باید گفت که بریکر دستگاهی قطعکننده است که برای قطع و وصل مدار در برابر اضافهبار و اتصال کوتاه طراحی شده است.
در بخش مغناطیسی، واکنش کلید حرارتی سریع و لحظهای انجام میگیرد. این بخش وظیفه حفاظت موتور در برابر جریانهای ناشی از اتصال کوتاه را بر عهده دارد. در شرایط عادی، جریان از میان بوبین عبور کرده و میدان مغناطیسی بسیار ضعیفی ایجاد میشود؛ اما هنگام بروز خطا، جریان ناگهانی و شدید سبب ایجاد میدان مغناطیسی قدرتمند شده و هسته آهنی بوبین را به حرکت درمیآورد.
این حرکت، اهرم قطعکننده را فعال میکند و مدار بیدرنگ خاموش میشود. به همین دلیل میتوان گفت عملکرد کلید حرارتی ترکیبی از یک حفاظت تدریجی (در مقابل اضافهبار) و یک حفاظت آنی (در برابر اتصال کوتاه) است که در کنار هم ایمنی کامل موتورهای الکتریکی را تضمین میکنند.
انواع کلید حرارتی و کاربرد هر کدام
در پاسخ به پرسش کلید حرارتی چیست، بهصورت خلاصه باید گفت ابزاری است که ترکیب حفاظت حرارتی و مغناطیسی را برای محافظت موتور فراهم میآورد؛ اما براساس نوع بار، نوع مناسب را انتخاب کنید تا هم حفاظت کامل و هم عملکرد مطمئن تضمین شود.
کلیدهای حرارتی انواع مختلفی دارند که هر کدام برای شرایط کاری خاص طراحی شدهاند؛ در انتخاب مناسب باید نوع بار و جریان راهاندازی موتور را در نظر بگیرید:
تیپ B — مناسب بارهای سبک
کلیدهای تیپ B برای جریانهای هجومی ۳ تا ۵ برابر جریان نامی حساساند. این تیپ بهخوبی از تجهیزات روشنایی و موتورهای سبک محافظت میکند و در مدارهایی که جریان شروع پایینی دارند کمتر قطع ناگهانی ایجاد میشود. نصب آنها در تابلوهای تجاری متداول است و هزینه نگهداری پایین دارد.
تیپ C — انتخاب عمومی و متعادل
تیپ C تحمل جریان راهاندازی ۵ تا ۱۰ برابر را دارد و گزینهای متعادل برای مصارف صنعتی و تجاری است. این تیپ برای فنها، پمپهای معمولی و تجهیزات با استارت نرمال مناسب است. عملکرد پایداری ارائه میدهد و تعادل خوبی بین حفاظت و توانایی تحمل جریان هجومی برقرار میسازد.
تیپ D — مناسب موتورهای سنگین
تیپ D برای موتورهای با جریان هجومی بالا طراحی شده است و میتواند جریانهای ۱۰ تا ۲۰ برابر جریان نامی را تحمل کند. این کلیدها در دستگاههای صنعتی سنگین مانند جرثقیلها، بالابرها و کمپرسورهای بزرگ کاربرد دارند و از قطعهای بیمورد در لحظه استارت جلوگیری میکنند.
تیپهای خاص و امکانات جانبی
برخی کلیدهای حرارتی دارای کنتاکت کمکی، رله فرمان یا قابلیت تنظیم دقیقتری برای محافظت از موتور هستند. این مدلها امکان اتصال به سیستمهای مانیتورینگ و PLC را فراهم میکنند و برای پروژههایی که نیاز به گزارشدهی و کنترل از راه دور دارند مناسباند.
روش تنظیم کلید حرارتی
نحوه تنظیم کلید حرارتی به گونهای است که برای حفاظت موتور و تجهیزات الکتریکی در برابر اضافهبار و افزایش دما طراحی شده و کنترل دقیق جریان آن نقش حیاتی در عملکرد ایمن سیستم دارد. این کلیدها دارای یک زبانه یا پیچ تنظیم دوار هستند که امکان تغییر جریان در محدوده مشخص را فراهم میکنند. ابتدا باید جریان نامی موتور را از روی پلاک مشخصات بررسی کرده و سپس با استفاده از پیچ تنظیم، جریان کلید حرارتی را مطابق با آن تعیین کرد.
باید جریان کلید کمی کمتر از جریان نامی انتخاب شود تا در صورت نوسانات کوتاهمدت، موتور و تجهیزات از آسیب حرارتی محافظت شوند. پس از تنظیم، عملکرد کلید با روشن کردن دستگاه تست میشود تا اطمینان حاصل کنید که در شرایط اضافهبار مدار به درستی قطع شده است. انجام این تنظیمات توسط تکنسین ماهر تضمینکننده ایمنی و کارکرد صحیح موتور خواهد بود.
اجزای داخلی کلید حرارتی
برای پاسخ سریع به پرسش کلید حرارتی چیست، اجزای داخلی آن که عملکرد حفاظتی را ممکن میسازند عبارتاند از:
- بیمتال (سنسور حرارتی): دو فلز با ضریب انبساط متفاوت که با افزایش دما خم شده و عمل قطع حرارتی را فعال میکنند.
- سیمپیچ مغناطیسی (بوبین): در جریانهای خیلی بالا میدان قوی ایجاد میکند تا تریپ سریع و قطع آنی انجام شود.
- مکانیزم تریپ و اهرمها: حرکت سنسورها را به نیروی مکانیکی تبدیل کرده و باعث باز شدن کنتاکتها میشوند.
- کنتاکتهای ثابت و متحرک: در حالت عادی مسیر جریان را برقرار نگه میدارند و هنگام تریپ از هم جدا میشوند.
- پیچ تنظیم جریان و شستی ریست: امکان تعیین مقدار حفاظتی و بازگرداندن کلید پس از رفع خطا را فراهم میسازند.
- آرکچیو و محفظه عایق: قوس الکتریکی را مهار کرده و حفاظت مکانیکی و الکتریکی قطعات را تأمین میکنند.
- کنتاکت کمکی و خروجی فرمان: سیگنال به مدار فرمان یا سامانه مانیتورینگ میفرستند.

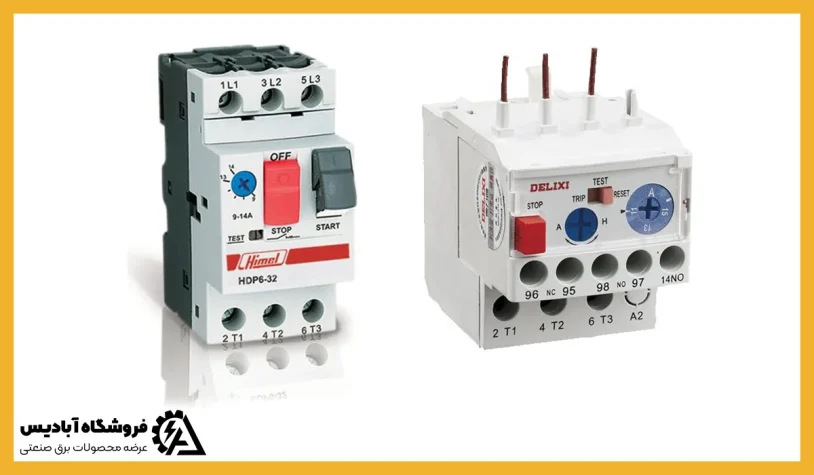

تفاوت کلید حرارتی با فیوز و بیمتال
کلید حرارتی و بیمتال هر 2 از تجهیزات حفاظتی مهم در مدارهای موتور الکتریکی به شمار میروند؛ اما عملکرد، مکان نصب و نوع حفاظت آنها متفاوت است. در ادامه به بررسی جزئیات و مقایسه عملی این ۲ قطعه میپردازیم:
- کلید حرارتی مدار قدرت را قطع و وصل کرده و توانایی خاموش کردن مستقیم موتور در شرایط خطرناک را دارد. در حالی که بیمتال مدار فرمان را کنترل و با استفاده از تیغه بسته، بوبین کنتاکتور را در هنگام اضافهبار قطع میکند؛ در نتیجه مدار قدرت به صورت غیرمستقیم خاموش میشود.
- کلید محافظ موتور شستی یا کلید فشاری دارد که امکان قطع و وصل دستی مدار را فراهم میکند؛ ولی بیمتال این قابلیت را ندارد و عملکرد آن وابسته به شرایط جریان و حرارت موتور است.
- کلید حرارتی در برابر اضافهبار (جریان حرارتی) و اتصال کوتاه (جریان مغناطیسی) عمل میکند و از موتور محافظت کامل دارد؛ ولی بیمتال تنها نسبت به جریان حرارتی ناشی از اضافهبار واکنش نشان میدهد و قابلیت مقابله با اتصال کوتاه را ندارد.
- کلید حرارتی به عنوان بریکر، قبل از کنتاکتور و در ابتدای فیدر (خط تغذیه) قرار میگیرد و باعث حفاظت از مدار قدرت میشود؛ درحالی که بیمتال بعد از کنتاکتور نصب شده و تنها در مدار فرمان عمل میکند، بنابراین مستقیم مدار قدرت را قطع نمیکند.
تفاوت کلید حرارتی با فیوز
کلید حرارتی و فیوز هر 2 برای حفاظت مدار در برابر جریانهای غیرمجاز به کار میروند؛ اما تفاوتهای اساسی نیز دارند. فیوز یک وسیله ذوب شونده است که هنگام عبور جریان بیش از حد، رشته داخلی آن قطع شده و مدار را از کار میاندازد؛ با این حال پس از عملکردن، نیاز به تعویض دارد و امکان استفاده مجدد وجود ندارد. در مقابل، کلید حرارتی تجهیزی پیشرفتهتر به شمار میآید که علاوهبر حفاظت در برابر اضافهبار و اتصال کوتاه، قابلیت تنظیم جریان نامی و استفاده مجدد پس از قطع مدار را فراهم میسازد. این کلیدها به دلیل دقت بالاتر و ایمنی بیشتر، انتخاب مناسبتری برای حفاظت موتورهای الکتریکی در صنعت محسوب میشوند.
نکات نصب کلید حرارتی و محل قرارگیری در تابلو
در ادامه به چند مورد از مهمترین نکات مربوط به نصب کلید حرارتی اشاره میکنیم.
- برای نصب صحیح کلید حرارتی باید محل ثابت با تهویه مناسب و دسترسی آسان انتخاب شود.
- برای درک اهمیت این موضوع، دانستن برق حرارتی چیست، ضروری است؛ این پدیده نشاندهنده تولید گرما در هادیها و تأثیر آن بر حساسیت کلید است.
- کلید را بهصورت عمودی نصب کنید تا حرارت بهدرستی دفع شود و فاصله کافی با سایر تجهیزات رعایت شود.
- ترمینالها باید با کابلشو مناسب و با گشتاور توصیهشده سفت شوند تا اتصال محکم و بدون مقاومت حرارتی ایجاد شود.
- محل نصب باید از گردوغبار و رطوبت محافظت شده باشد و در صورت نیاز از تابلو با درجه حفاظتی بالاتر استفاده شود.
- شستی ریست و پیچ تنظیم را در دسترس قرار دهید تا عملیات تست و نگهداری سریع انجام شود.
- پیش از بهرهبرداری، سیمکشی و ترتیب فازها را کنترل کرده و عملکرد کلید را طبق دستور سازنده آزمایش کنید.
قیمت کلید حرارتی و عوامل موثر بر آن
قیمت کلید حرارتی متغیر بوده و به عوامل گوناگونی بستگی دارد. به همین دلیل نباید تنها به مبلغ نهایی توجه کرد، بلکه بررسی کیفیت ساخت، دقت عملکرد و دوام محصول در کنار هزینه پرداختی اهمیت فراوانی دارد. در صورتی که به دنبال خرید این کلید محافظ موتور با قیمتی مناسب و در عین حال باکیفیت هستید، مجموعه آبادیس میتواند گزینهای قابل اعتماد برای استعلام قیمت و تهیه این محصول باشد. به طور کلی، بهای کلید حرارتی تحتتأثیر موارد زیر قرار میگیرد:
- نام و اعتبار برند تولیدکننده
- محدوده جریان قابل پوشش توسط کلید
- کیفیت مواد اولیه و قطعات به کار رفته
- شرایط عرضه و خدمات پس از فروش
- توانایی دستگاه در ارائه حفاظتهای متنوع
- وجود قابلیتهای جانبی مانند رله یا کنتاکت کمکی
نکات مهم هنگام خرید کلید حرارتی
انتخاب درست کلید حرارتی، یکی از مهمترین اقدامات در طراحی و بهرهبرداری سیستمهای الکتریکی است. این وسیله با جلوگیری از عبور جریانهای غیرمجاز و کنترل اضافهبار، مانع از آسیبهای پرهزینه به سیم پیچها، تجهیزات جانبی و حتی کل سیستم میشود. به همین دلیل، توجه به نکات فنی هنگام خرید کلید حرارتی اهمیت ویژهای دارد. این فاکتورها شامل موارد زیر هستند:
- نخستین معیار، بررسی جریان نامی درج شده روی پلاک موتور است. کلید محافظ موتور باید در محدودهای انتخاب شود که بتواند در شرایط عادی، موتور را بدون قطع شدن تحمل و در صورت عبور جریان اضافی، مدار را به موقع قطع کند.
- تنظیم جریان کلید یکی دیگر از مراحل مهم است که باید بر اساس شرایط کارکرد موتور انجام شود. این مقدار اغلب کمی پایینتر از جریان نامی انتخاب میشود تا در برابر نوسانهای لحظهای نیز حفاظت لازم انجام گیرد.
- شرایط محیطی نیز نقش مهمی در عملکرد کلید دارد. دما، رطوبت و وجود گردوغبار میتواند بر حساسیت دستگاه اثر بگذارد و در محیطهای سخت باید کلید مقاومتری مورد استفاده قرار گیرد.
- نوع موتور و شرایط راهاندازی آن بر انتخاب کلید تأثیر میگذارد. موتورهای با بار استارت سبک، متوسط یا سنگین نیازمند تیپهای مختلف کلید حرارتی هستند و باید با دقت انتخاب شوند.
- در صورتی که نیاز به امکانات اضافی وجود داشته باشد میتوان از کلیدهایی استفاده کرد که دارای رله فرمان یا کنتاکت کمکی هستند تا علاوهبر حفاظت، امکان ارسال فرمان یا ایجاد هشدار نیز فراهم شود.
سخن پایانی
انتخاب کلید حرارتی باکیفیت و اورجینال، تضمینکننده ایمنی موتورهای الکتریکی و افزایش طول عمر تجهیزات است. محصولاتی که از مواد مرغوب و فناوری دقیق ساخته شدهاند در شرایط سخت کاری نیز کارایی پایدار دارند و از هزینههای اضافی ناشی از خرابی جلوگیری میکنند. فروشگاه اینترنتی آبادیس با ارائه کلیدهای حرارتی اصل و دارای گارانتی، بهترین مجموعه برای خرید محسوب میشود. این فروشگاه نه تنها قیمت مناسب و رقابتی ارائه میدهد، بلکه امکان خرید اقساطی، چکی و حتی عمده را نیز برای مشتریان فراهم میسازد.
