کلید مینیاتوری (MCB) یکی از ابزارهای حفاظتی اساسی در شبکه برق است که با قطع خودکار جریانهای غیرمجاز از تجهیزات و افراد محافظت میکند. در واقع طراحی جمعوجور و عملکرد دقیق این کلیدها، ایمنی محیطهای خانگی و صنعتی را تضمین کرده و مانع از خطرات احتمالی مانند آتشسوزی یا خرابی دستگاهها میشود.
اگر قصد خرید کلید استاندارد و باکیفیت را دارید، فروشگاه اینترنتی قطعات برق صنعتی آبادیس محصولات اصل را با تضمین کیفیت ارائه میدهد. توصیه میکنیم در ادامه با ما همراه باشید تا اطلاعات کامل و تخصصی در مورد انواع کلید مینیاتوری، عملکرد، روش نصب صحیح و کاربردهای آن در اختیار شما قرار دهیم.

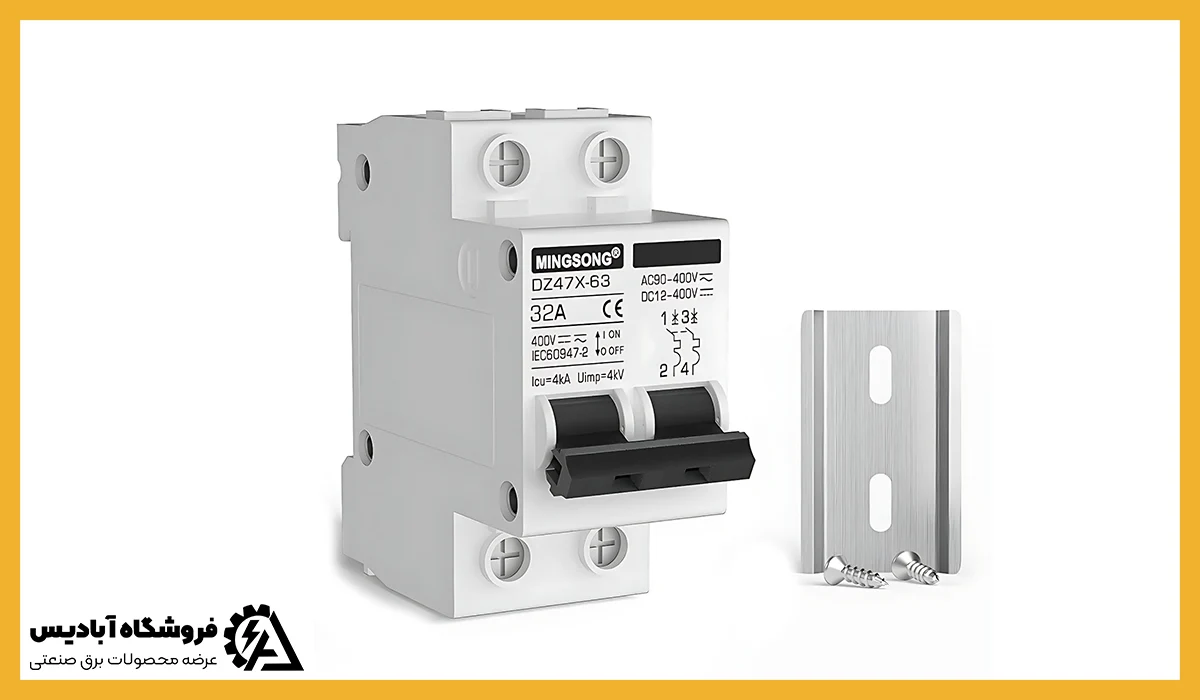

کلید مینیاتوری چیست؟
کلید مینیاتوری ابزاری حفاظتی است که جریان الکتریکی را در مدار کنترل میکند و از تجهیزات در برابر اضافهبار و اتصال کوتاه محافظت میکند. این کلید به صورت خودکار مدار را قطع میکند تا خطرات ناشی از جریان بیش از حد کاهش یابد. قابلیت بازگشت سریع آن، امکان استفاده مجدد بدون تعویض را فراهم میکند و جایگزینی مطمئن برای فیوزهای سنتی محسوب میشود.
برای بسیاری از کاربران این سوال پیش میآید که کلید مینیاتوری چیست؟ پاسخ ساده است: این وسیله وظیفه دارد جریان غیرمجاز را شناسایی کرده و بهسرعت مدار را قطع کند. عملکرد دقیق بیمتال حرارتی و مکانیزم مغناطیسی داخلی، تضمین میکند که در شرایط اضافهبار یا اتصال کوتاه، تجهیزات آسیب نبینند.
کلیدهای مینیاتوری در مدلهای تکفاز و سهفاز تولید میشوند و میتوانند جریان متناوب یا مستقیم را کنترل کنند. طراحی جمعوجور و استانداردهای ایمنی معتبر، نصب و استفاده از آنها را در محیطهای خانگی، صنعتی و تجاری ساده و ایمن میسازد. توجه به جریان نامی و قدرت قطع کلید، طول عمر تجهیزات و پایداری شبکه برق را تضمین میکند.

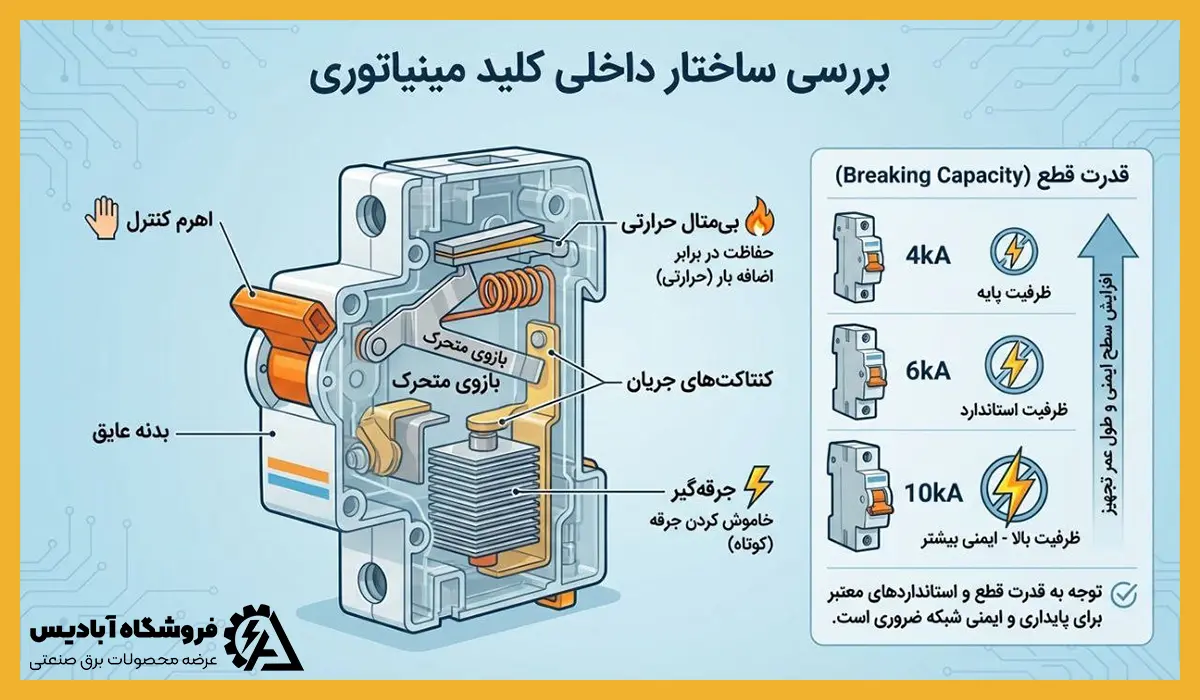

بررسی ساختار داخلی کلید مینیاتوری
ساختار داخلی کلید مینیاتوری از اجزای دقیقی تشکیل شده که هر کدام نقشی مشخص در ایمنی مدار دارند. قطعاتی همچون بدنه عایق، اهرم کنترل، بازوی متحرک، بیمتال حرارتی، کنتاکتهای جریان و جرقهگیر در هماهنگی کامل عمل کرده و حفاظت مطمئن شبکه را تضمین میکنند. یکی از ویژگیهای این کلید محافظ، قدرت قطع آن است که نشان میدهد کلید در چه حد توانایی مقابله با جریانهای شدید را دارد.
این پارامتر به طور معمول در رنجهای 4، 6 یا 10 کیلوآمپر تولید میشود و هرچه ظرفیت انتخابی بالاتر باشد، سطح ایمنی مدار و طول عمر تجهیز افزایش خواهد یافت. از همین رو، هنگام خرید کلید مینیاتوری توجه به قدرت قطع و استانداردهای معتبر بینالمللی اهمیت زیادی دارد تا از پایداری و ایمنی کامل شبکه برق اطمینان حاصل شود.
عملکرد کلید مینیاتوری
زمانی که جریان بیش از حد به صورت پیوسته از کلید مینیاتوری عبور کند، نوار بیمتال داخلی به دلیل افزایش دما تغییر شکل میدهد. این تغییر حالت موجب آزاد شدن ضامن مکانیکی متصل به مکانیزم کلید شده و در نهایت کنتاکتها از یکدیگر جدا میشوند. با این فرآیند، مدار قطع شده و عبور جریان متوقف میشود. این عملکرد نقش مهمی در حفاظت از تجهیزات الکتریکی دارد؛ زیرا از بروز خرابی ناشی از اضافهبار یا اتصال کوتاه جلوگیری میکند.
برای راهاندازی مجدد، کلید باید به صورت دستی دوباره در وضعیت روشن قرار گیرد. این ویژگی طراحیشده، امکان حفاظت پیوسته و قابل اطمینان از مدار و دستگاهها را فراهم میسازد. علاوهبر جلوگیری از خسارتهای احتمالی به افزایش طول عمر تجهیزات و پایداری کل شبکه کمک بهسزایی میکند.
ویژگیها و مزایای کلید مینیاتوری
ویژگیها و مزایای کلید مینیاتوری عبارتاند از:
- حفاظت خودکار: کلید مینیاتوری جریانهای غیرمجاز مانند اضافهبار و اتصال کوتاه را شناسایی کرده و مدار را به صورت خودکار قطع میکند. این عملکرد از آسیب تجهیزات و خطر آتشسوزی جلوگیری میکند.
- بازگشتپذیری سریع: برخلاف فیوزهای سنتی که پس از عملکرد باید تعویض شوند، کلید مینیاتوری امکان راهاندازی مجدد دارد و تنها با جابهجایی اهرم به حالت روشن، مدار دوباره فعال میشود.
- پاسخ سریع به خطا: کلید مینیاتوری در کسری از ثانیه جریان خطرناک را قطع میکند. این ویژگی نقش مهمی در کاهش خسارت و حفظ ایمنی شبکه دارد.
- سازگاری با محیطهای مختلف: این کلید در مدلهای تکفاز و سهفاز و جریانهای AC و DC عرضه میشود و برای مصارف خانگی، صنعتی و تجاری مناسب است.
- طراحی جمعوجور و استاندارد: ساختار دقیق و استانداردهای بینالمللی موجب نصب آسان و عملکرد مطمئن کلید میشود و از بروز خطاهای انسانی در مدار جلوگیری میکند.
- افزایش طول عمر تجهیزات: با کنترل جریانهای غیرمجاز و قطع سریع مدار، عمر مفید دستگاهها و تابلوهای برق افزایش مییابد.
انواع کلید مینیاتوری و کاربرد هر یک
کلیدهای مینیاتوری بر پایه نوع مصرف، محیط نصب و ویژگیهای جریان الکتریکی به گروههای مختلفی تقسیم میشوند. شناخت این دستهبندیها به انتخاب درست و افزایش ایمنی شبکه کمک میکند. در ادامه، انواع اصلی این کلیدها را با جزئیات بررسی میکنیم.
کلید مینیاتوری تکفاز
این گروه بیشتر در محیطهای خانگی، تجاری سبک و تجهیزات کوچک به کار میرود. وظیفه اصلی آنها حفاظت از مدارهای تکفاز در برابر اضافهبار و اتصال کوتاه است که شامل موارد زیر میشود:
- کلید تکپل: این مدل تنها از سیم فاز محافظت میکند و در مدارهای ساده مانند روشنایی یا پریزهای معمولی کاربرد دارد. کلید تکپل گزینهای اقتصادی و رایج برای سیستمهایی است که نیاز به قطع نول ندارند.
- کلید دوپل: این نوع علاوهبر سیم فاز، سیم نول را نیز تحت پوشش قرار میدهد و امکان قطع همزمان هر دو مسیر را فراهم میسازد. این ویژگی ایمنی مدار را افزایش داده و در زمان بروز خطا یا تعمیرات، خطر برقگرفتگی را به حداقل میرساند.
کلید مینیاتوری سهفاز
این نوع برای مدارهای صنعتی و تجهیزاتی که به برق سهفاز نیاز دارند طراحی شده است. از موتورهای القایی گرفته تا پمپها و کولرهای گازی بزرگ، همگی به حفاظت مطمئن نیاز دارند که این کلیدها فراهم میکنند. این نوع کلید محافظ موارد زیر را در بر میگیرد:
- کلید سهپل: این مدل سه فاز مدار را بهصورت همزمان پوشش میدهد و در اغلب ماشینآلات و خطوط تولید صنعتی کاربرد دارد. کلید سهپل گزینهای متداول برای حفاظت پایه مدارهای سهفاز محسوب میشود.
- کلید چهارپل: این نوع علاوهبر سه فاز، سیم نول را نیز محافظت میکند. قطع همزمان فازها و نول، ایمنی مدار را کاملتر کرده و ریسک بروز خطا در تجهیزات حساس را کاهش میدهد.
کلید مینیاتوری بر اساس نوع جریان (AC و DC)
تقسیمبندی دیگر این کلیدها بر پایه نوع جریان است که شامل موارد زیر میشود:
- کلیدهای AC: برای مدارهایی که جریان متناوب دارند ساخته شدهاند. در این نوع جریان، مقدار و جهت به صورت دورهای تغییر میکند.
- کلیدهای DC: مناسب جریان مستقیم با مقدار و جهت ثابت هستند. این کلیدها امکان استفاده در مدارهای AC را نیز دارند، اما برعکس آن مجاز نیست؛ چرا که کلیدهای AC در قطع جریان مستقیم با مشکل روبهرو میشوند و این موضوع میتواند منجر به آسیبدیدگی یا کاهش طول عمر تجهیزات شود.
کلید مینیاتوری بر اساس تعداد پل (ورودی و خروجی)
از نظر تعداد پل کلید مینیاتور در چند مدل تولید میشود و هرکدام برای شرایط خاصی مناسب است که در ادامه به هر یک اشاره میکنیم:
- تکپل
- دوپل
- سهپل
- سهپل به همراه نول
- چهارپل
کلید مینیاتوری بر اساس منحنی عملکرد
کلید مینیاتوری بر اساس منحنی عملکرد دستهبندی شده و هر نوع برای کاربرد خاصی مناسب است:
- منحنی B: مناسب روشنایی و بارهای خانگی با جریان آغازین پایین.
- منحنی C: مناسب بارهایی با جریان آغازین متوسط مانند موتورها و تجهیزات تجاری.
- منحنی D: طراحی شده برای بارهای صنعتی با جریان پیک بالا و تجهیزات سنگین.
روش نصب صحیح کلید مینیاتوری
نصب درست کلید مینیاتوری اهمیت زیادی در ایمنی و حفاظت از تجهیزات الکتریکی دارد. هرگونه خطا در این فرآیند میتواند منجر به خطرات جدی مانند برقگرفتگی یا آسیب به شبکه برق شود. رعایت اصول استاندارد و انجام مراحل به ترتیب، بهترین راهکار برای اطمینان از عملکرد مطمئن و پایدار این تجهیز به شمار میرود. این مراحل عبارتند از:
- قطع برق اصلی: ابتدا کل منبع تغذیه را خاموش کنید تا ایمنی کامل برقرار شود. هرگز بدون قطع جریان اقدام نکنید؛ زیرا احتمال برقگرفتگی یا انفجار در جعبه فیوز وجود دارد.
- برداشتن پوشش جعبه تقسیم: پیچهای نگهدارنده را باز کرده و درپوش را با دقت بردارید. باید مراقب باشید که پوشش سقوط نکند و نوک آن را وارد پنل نکنید تا آسیبی به تجهیزات وارد نشود.
- خارج کردن کلید مینیاتوری قدیمی: کلید معیوب یا قدیمی را در حالت خاموش قرار دهید و سپس با احتیاط از جای خود بیرون بکشید. در این مرحله نباید به شینه یا قطعات فلزی دست بزنید.
- جدا کردن سیمهای متصل: سیمهای متصل به کلید قدیمی را از ترمینالها باز کنید. این کار باید با دقت انجام شود تا هیچ آسیبی به روکش سیمها یا سایر کابلهای داخل جعبه وارد نشود.
- آمادهسازی کلید جدید: قبل از نصب، کلید مینیاتوری جدید را در وضعیت خاموش قرار دهید. سیمها را به ترمینال مشخص شده متصل کرده و پیچها را محکم کنید تا اتصال ایمن برقرار شود.
- نصب کلید مینیاتوری جدید: کلید را به شیار نگهدارنده روی ریل فلزی متصل کنید و با فشار یکنواخت در جای خود قرار دهید. صدای کلیک نشانه نصب صحیح کلید در موقعیت مناسب است.
- نظمدهی به سیمها: سیمهای اضافه را به شکلی منظم در فضای خالی جعبه تا کنید. این کار علاوهبر ایمنی از ایجاد فشار روی سیمهای متصل به کلید جلوگیری خواهد کرد.
- بستن پوشش جعبه تقسیم: درپوش محافظ را دوباره در جای خود قرار داده و پیچها را محکم کنید. این کار مانع ورود گردوغبار و برخورد ناخواسته افراد با بخشهای حساس مدار میشود.
- اتصال مجدد برق: ابتدا کلید اصلی را روشن کنید، سپس کلیدهای انشعابی را یکی یکی در حالت روشن قرار دهید. با تست مدارها مطمئن شوید که کلید مینیاتوری جدید به درستی کار میکند.
کاربرد کلید مینیاتوری در سیستمهای خانگی و صنعتی
کلید مینیاتوری در بسیاری از حوزههای خانگی، صنعتی و تجاری نقشی اساسی در حفاظت از تجهیزات الکتریکی ایفا میکند. گستردگی موارد استفاده آن نشان میدهد که این وسیله نه تنها در خانهها بلکه در صنایع پیشرفته نیز کاربردهای حیاتی دارد. از کاربردهای رایج میتوان موارد زیر را نام برد:
صنعت خودروسازی
در خطوط تولید و مونتاژ خودرو، کلیدهای مینیاتوری جریان اضافه یا اتصال کوتاه را کنترل میکنند. این عملکرد از آسیب به ماشینآلات صنعتی و تجهیزات حساس جلوگیری کرده و ایمنی کارکنان را افزایش میدهد.
سامانههای برق خانگی
در خانهها، کلید مینیاتوری حفاظت از لوازم خانگی، روشنایی و وسایل برقی را بر عهده دارد. قطع سریع مدار در هنگام اضافهبار یا اتصال کوتاه مانع از آسیب به تجهیزات و ایجاد خطر آتشسوزی میشود.
تولید انرژیهای تجدیدپذیر
در سیستمهای خورشیدی و باد، کلید مینیاتوری جریانهای غیرمجاز را کنترل میکند. این کلیدها از تجهیزات گرانقیمت و اینورترها محافظت کرده و پایداری تولید انرژی را تضمین میکنند.
واحدهای صنعتی و تجاری
کلیدهای مینیاتوری در کارخانهها، فروشگاهها و دفاتر تجاری از مدارهای برق حساس محافظت میکنند. با تشخیص سریع خطا، خسارتهای ناشی از اضافهبار کاهش یافته و بهرهوری سیستم حفظ میشود.
اتوماسیون و کنترل صنعتی
در خطوط اتوماسیون، کلید مینیاتوری حفاظت از رلهها، PLCها و موتورها را بر عهده دارد. عملکرد دقیق آن مانع از توقف ناگهانی و آسیب به تجهیزات حساس میشود.
تجهیزات برق و الکترونیک
این کلیدها در تابلوهای برق و تجهیزات الکترونیکی، جریان را کنترل کرده و از صدمات ناشی از نوسانات جلوگیری میکنند. این ویژگی باعث افزایش طول عمر و عملکرد پایدار دستگاهها میشود.
سیستمهای ایمنی و آتشنشانی
در سامانههای هشدار، اعلام و خاموشکننده آتش، کلید مینیاتوری از مدارهای برق اصلی و تجهیزات امنیتی محافظت میکند. قطع سریع مدار باعث کاهش خطر خرابی و ایجاد وقفه در عملکرد سیستمهای ایمنی میشود.
دستگاههای تهویه و سرمایش
کلیدهای مینیاتوری در کولرها، هواسازها و سیستمهای تهویه صنعتی جریان غیرمجاز را کنترل میکنند. این عملکرد از آسیب به کمپرسورها و موتورهای پرقدرت جلوگیری میکند.
سامانههای مدیریت و پایش انرژی
در سیستمهای هوشمند مدیریت انرژی، کلید مینیاتوری از مدارها و سنسورها محافظت کرده و پایداری شبکه را تضمین میکند. قطع خودکار جریان اضافه باعث کاهش هزینههای نگهداری و بهبود کارایی سیستم میشود.
سخن پایانی
با توجه به آنچه گفته شد، کلید مینیاتوری نقش مهمی در ایمنی مدارها و حفاظت از تجهیزات خانگی و صنعتی دارد. عملکرد دقیق و مکانیزم قطع خودکار، جریان اضافه یا اتصال کوتاه را مدیریت و مانع از آسیب به دستگاهها میشود. دقت کنید که خرید مناسب و نصب اصولی این کلید طول عمر و امنیت سیستم را تضمین میکند.
