انکودر یکی از تجهیزات کلیدی در حوزه الکترومکانیک و اتوماسیون صنعتی است که حرکت مکانیکی را به سیگنال الکتریکی قابل پردازش، تبدیل میکند. این دستگاه امکان اندازهگیری دقیق موقعیت، زاویه چرخش، سرعت، جهت و مسافت را فراهم کرده و کاربرد گستردهای در ماشینآلات و تجهیزات صنعتی دارد.
اگر به دنبال خرید انکودر ارزان، باکیفیت، اصل و دارای ضمانت معتبر هستید، فروشگاه اینترنتی آبادیس گزینهای مطمئن برای شما محسوب میشود. همچنین پیشنهاد میکنیم در این صفحه با ما همراه باشید تا با انواع این محصول، کاربردها و نکات مهم در انتخاب و خرید آن آشنا شوید.

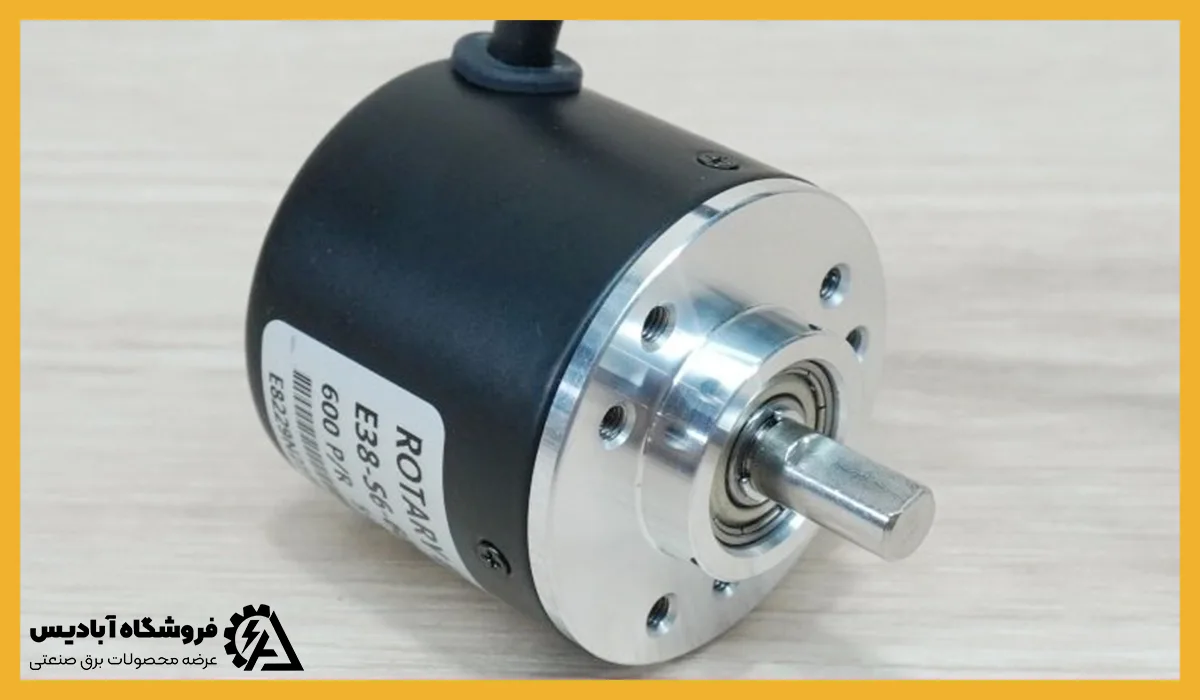

معرفی کلی انکودر

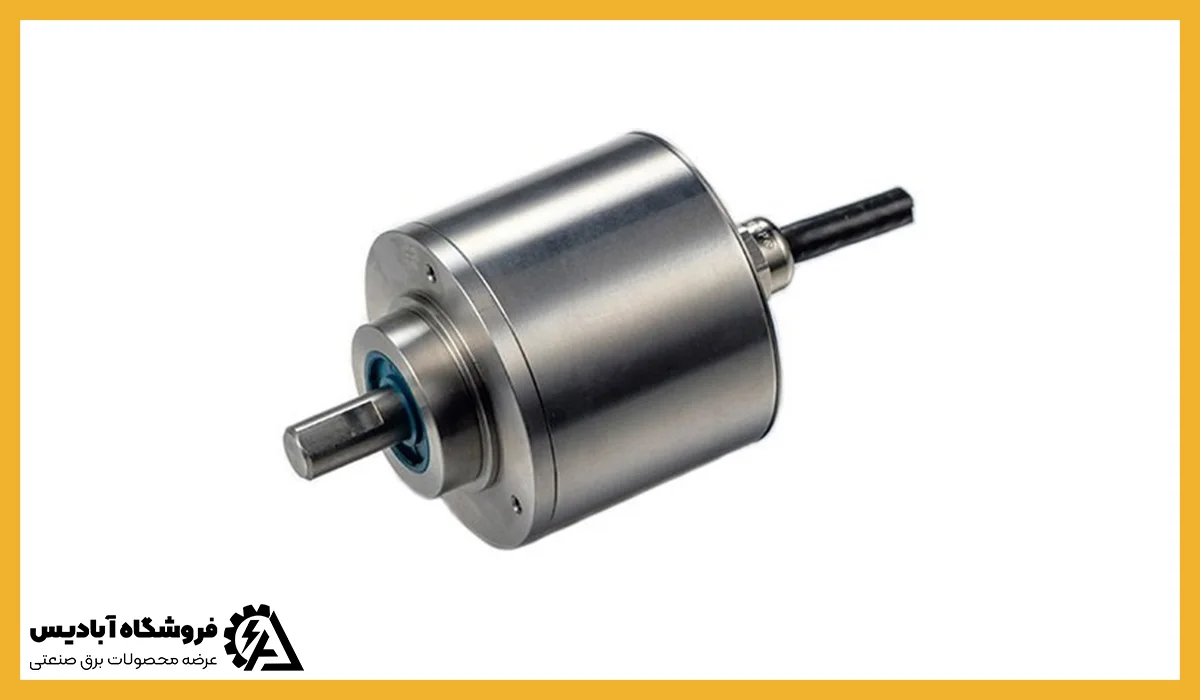

انکودر ابزاری الکترومکانیکی است که حرکت یک محور یا قطعه را به سیگنال الکتریکی تبدیل میکند. این دستگاه امکان نظارت دقیق بر موقعیت، سرعت و جهت حرکت را فراهم کرده و عملکرد ماشینآلات و سیستمهای صنعتی را بهینه میسازد. سیم بندی انکودر شامل 4 سیم با رنگهای قرمز، آبی، سبز و زرد است.
سیمهای سبز و زرد به خروجی کانالهای A و B متصل شده، قرمز برای تغذیه ۲۴ ولت جریان مستقیم DC و آبی به GND وصل میشود. این دستگاه از مجموعهای اجزای کلیدی تشکیل شده که با دقت بسیار بالا، پارامترهای حرکتی را شناسایی و اندازهگیری میکند. در ادامه این ساختار را بررسی میکنیم:
- بدنه: بدنه، بخش بیرونی و محافظی است که تمام قطعات داخلی را در بر گرفته و مانع از ورود ضربه و گردوغبار میشود.
- دیسک رمزگذاری شده: دیسک با الگوهای خاص نور دریافتشده را مدیریت کرده و الگوهای حرکتی را به سمت حسگر منتقل میکند.
- برد الکترونیکی: سیگنالهای اولیه را پردازش، تقویت و به شکل قابل استفاده برای کنترلر ارائه میدهد.
- فوتودیتکتور یا آشکارساز: حسگری که نور عبوری از دیسک را دریافت کرده و آن را به سیگنال الکتریکی دقیق تبدیل میکند تا پردازش نهایی امکانپذیر شود.
- منبع تابش: منبع تابش، پرتو نور خود را به سمت دیسک کدگذاری شده هدایت میکند.
- شفت: شفت به دیسک متصل است و حرکت محور را به آن منتقل کرده تا انکودر موقعیت و سرعت را با دقت بالا اندازهگیری کند.

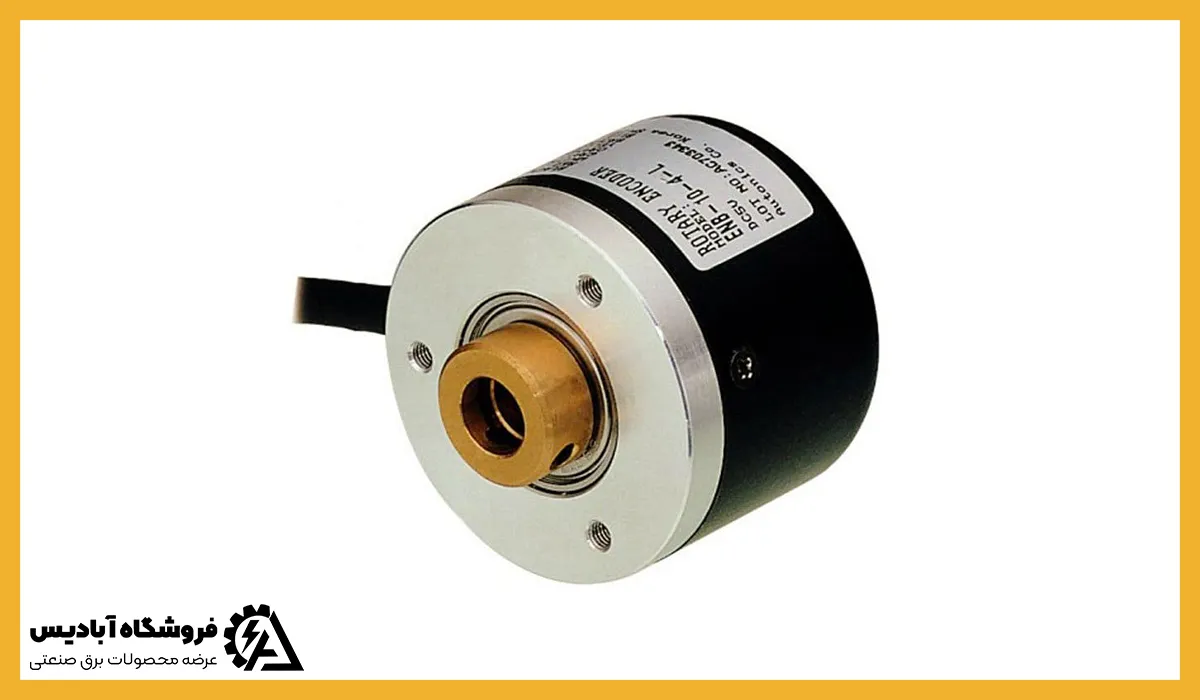

بررسی کاربردهای انکودر
سنسور انکودر به عنوان یک تجهیز حیاتی در صنایع مختلف، نقش بهسزایی در پایش و کنترل حرکت دارد. استفاده از این سنسور در فرآیندهای صنعتی باعث افزایش دقت، بهینهسازی عملکرد و کاهش خطا میشود. نمونههای کاربردی آن عبارتاند از:
- نفت و گاز: در ایستگاههای انتقال و پالایش، سرعت پمپاژ سیالات را تحت کنترل قرار داده و جریان مواد را تنظیم میکند. همچنین در حفاریهای عمیق، دادههای حرکتی متهها را ثبت کرده تا روند حفاری ایمنتر و دقیقتر مدیریت شود.
- رباتیک: بازوهای رباتیک برای اجرای وظایفی مانند جوشکاری یا مونتاژ، نیازمند دقت بالا هستند. انکودر با ارسال موقعیت لحظهای مفاصل، امکان حرکات هماهنگ را فراهم کرده و کیفیت عملیات ربات را در خطوط تولید ارتقا میدهد.
- پزشکی: در دستگاههایی مانند CT Scan موقعیت و زوایای حرکتی را به سیستم کنترل ارسال میکند. این دادهها دقت تصویربرداری پزشکی را افزایش داده و امکان تشخیص بهتر برای پزشکان را فراهم میسازد.
- جرثقیل و بالابر: در موتورهای بالابر صنعتی وظیفه تشخیص موقعیت بار را بر عهده دارد. با ارسال سیگنال دقیق به کنترلر از حرکت ناایمن جلوگیری کرده و شرایط لازم برای جابهجایی ایمن و کنترلشده بارهای سنگین را فراهم میکند.
- نیروگاه و انرژی بادی: انکودر در توربینهای بادی وظیفه پایش لحظهای سرعت و زاویه پرهها را بر عهده دارد. این دادهها به سیستمهای کنترل اجازه میدهد تولید انرژی پایدار بماند و عملکرد تجهیزات در شرایط جوی مختلف بدون افت کیفیت ادامه پیدا کند.
- ماشینآلات برش: در صنایع چوب، پارچه و فلز، حرکت ورودی مواد به دستگاه برش را اندازهگیری کرده و زمان قطع را تعیین میکند. این قابلیت، برشها را یکنواخت و دقیق میسازد و مانع از هدررفت مواد اولیه میشود.
مزایای استفاده از انکودر
از مزایای استفاده از انکودر میتوان موارد زیر را نام برد:
- کنترل حرکتی دقیق در تجهیزات صنعتی
- قابلیت ارائه دادههای مطمئن و بدون خطا
- کاهش هزینههای نگهداری و تعمیرات مکرر
- سرعت واکنش بالا در انتقال تغییرات حرکتی
- دقت بالا در شناسایی موقعیت و زاویه حرکت
- دوام و قابلیت اطمینان در کاربردهای طولانیمدت
- عملکرد پایدار در شرایط محیطی دشوار مانند دما یا لرزش
انواع انکودر
انکودر در دستهبندیهای متنوعی قرار میگیرد که هرکدام بر اساس ویژگیهای خاص تعریف میشوند. این تقسیمبندیها به طور معمول از 3 منظر انجام میشود: نوع حرکت و ساختمان داخلی، نوع تکنولوژی ساخت و نوع سیگنال خروجی. در ادامه هر یک از این موارد را به صورت جداگانه بررسی خواهیم کرد.
انکودرها بر اساس نوع حرکت به 2 گروه اصلی تقسیم میشوند که هرکدام کاربردهای متفاوتی دارند.
- انکودر چرخشی (Rotary): این نوع انکودر برای اندازهگیری زاویه و دوران محورها به کار میرود و اطلاعات دقیقی از حرکت چرخشی تجهیزات صنعتی ارائه میدهد. ضمن اینکه رایجترین نوع انکودر در صنعت محسوب میشود.
- انکودر خطی (Linear): این مدل وظیفه سنجش جابهجایی در مسیر مستقیم را بر عهده دارد و در تجهیزاتی که نیازمند کنترل موقعیت یا حرکت خطی هستند، مورد استفاده قرار میگیرد.
انواع انکودر بر اساس ساخت
انکودر از نظر فناوری ساخت در چند گروه اصلی قرار میگیرد که انتخاب میان آنها به نوع کاربرد و شرایط محیطی بستگی دارد؛ در ادامه به بررسی آنها میپردازیم.
انکودر نوری
انکودرهای نوری به عنوان دقیقترین نمونه در صنایع شناخته میشوند و در حوزههایی مانند رباتیک، بستهبندی و ماشینآلات صنعتی کاربرد وسیعی دارند. همچنین به دلیل دقت بالا و استفاده گسترده، محبوبترین نوع در صنایع مختلف محسوب میشوند.
انکودر مغناطیسی
این مدل که مجهز به آهنربا است، تغییرات میدان مغناطیسی را ثبت کرده و بر اساس آن موقعیت یا زاویه چرخش را اندازهگیری میکند.
انکودر خازنی
مدل خازنی حرکت یک عنصر نسبت به صفحه ثابت خازن را اندازهگیری میکند و برای کنترل دقیق سرعت طراحی شده است.
انواع انکودر بر اساس سیگنال خروجی
علاوهبر موارد بالا انکودر بر اساس نوع سیگنال خروجی نیز به 2 دسته اصلی تقسیم میشوند که هر کدام ویژگیها و کاربردهای مخصوص به خود را دارند و به قرار زیر هستند:
- انکودر افزایشی: این نوع انکودر حرکت محور را به کنترلر منتقل میکند و اطلاعاتی از قبیل موقعیت نسبی، جهت چرخش و سرعت را فراهم میسازد. افزایشیها ساده، دقیق و مناسب فیدبک سرعت و جابهجایی در خطوط صنعتی هستند.
- انکودر مطلق: در این مدل هر موقعیت محور با یک کد دیجیتال منحصر بهفرد مشخص میشود. دیسک کدگذاری و سنسورهای نوری داخلی موقعیت زاویهای دقیق را تولید میکنند، بنابراین مکان دقیق محور حتی پس از خاموشی سیستم نیز قابل شناسایی است.

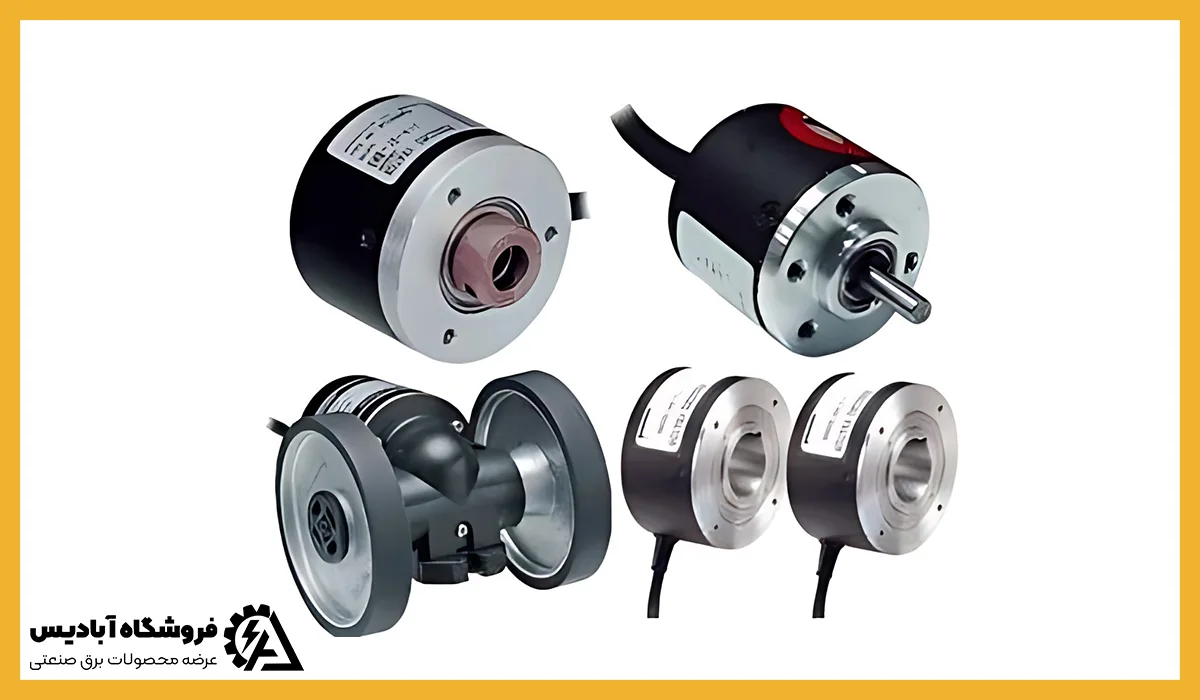

برندهای معروف انکودر
تعیین بهترین برند انکودر به نیازها و الزامات خاص پروژه شما بستگی دارد. کیفیت، دقت، دوام و پشتیبانی فنی از جمله معیارهای اصلی انتخاب برند مناسب هستند. در بازار جهانی، برندهای مختلفی وجود دارند که میتوان از مهمترین آنها به Sick، Omron، Opkon، Baumer و Autonics اشاره کرد.
برند Omron به دلیل دقت بالا، طول عمر زیاد و پشتیبانی گسترده در صنایع اتوماسیون و رباتیک بسیار محبوب است و گزینهای مطمئن برای پروژههای صنعتی محسوب میشود. این برندها نیاز به تعمیر و نگهداری کمتری دارند و کارکرد مستمر و پایدار آن ارزش سرمایهگذاری را افزایش میدهد.
قیمت انکودر و عوامل موثر بر قیمت
قیمت انکودر تحتتأثیر عوامل متعددی قرار میگیرد که هر کدام میتوانند نقش مهمی در تعیین هزینه نهایی داشته باشند. اگر به دنبال خرید انکودر با قیمت مناسب و مقرون بهصرفه هستید، فروشگاه اینترنتی آبادیس میتواند گزینهای مطمئن برای شما باشد. به طور کلی، فاکتورهای مؤثر در تعیین قیمت این دستگاه شامل موارد زیر است:
- نوع انکودر
- محدوده دما
- برند و سازنده
- ویژگیهای فنی
- مقاومت محیطی
- دقت و رزولوشن
- منبع تغذیه و مصرف برق
نحوه انتخاب انکودر
هنگام خرید انکودر باید چندین معیار کلیدی را مدنظر قرار دهید تا محصول انتخابی با نیازهای عملیاتی و محیطی شما هماهنگ باشد. این فاکتورها شامل موارد زیر هستند:
- اولین نکته هنگام خرید، بررسی نوع انکودر است که بر اساس سیگنال و عملکرد به دیجیتال یا آنالوگ تقسیم میشوند. مدل دیجیتال خود شامل افزایشی و مطلق میشود که هر کدام کاربرد مخصوص دارند.
- در نظر داشته باشید که انکودر در شرایط دمایی، رطوبتی و گردوغبار مشخص، عملکرد پایدار و مطمئن ارائه دهد.
- رزولوشن نشاندهنده تعداد پالس تولیدی در یک دور کامل است؛ برای کاربردهای حساس، انتخاب محصولی با رزولوشن بالا اهمیت ویژه دارد.
- طراحی و اندازه این دستگاه باید با فضای موجود در سیستم هماهنگ باشد و نصب آسان و عملکرد بدون محدودیت را تضمین کند.
- فراموش نکنید محصول انتخابی با استاندارد کیفی بالا و طول عمر زیاد، کارکرد مستمر و قابل اطمینان را در طول زمان تضمین میکند.
- بررسی کنید که خروجی انکودر با سیستم کنترل شما سازگار باشد.
سخن پایانی
انکودر یکی از تجهیزات حیاتی در حوزه اتوماسیون صنعتی و الکترومکانیک است که دقت و کارکرد پایدار سیستمها را تضمین میکند. انتخاب صحیح این دستگاه با توجه به نوع، رزولوشن و شرایط محیطی میتواند بهرهوری و ایمنی فرایندها را بهبود بخشد. همچنین امکان کنترل دقیق موقعیت، سرعت و جهت حرکت را فراهم کرده و عملکرد ماشینآلات را بهینه میسازد.
در نهایت باید گفت که خرید محصولی اورجینال و با ضمانت معتبر اهمیت ویژهای دارد. در همین راستا فروشگاه اینترنتی آبادیس یک گزینه ایدهآل است که فروش انکودر را به صورت عمده، قسطی و چکی فراهم کرده تا تجربهای مطمئن، راحت و بدون دغدغه داشته باشید.
